TLR 8IGHT-T E 3.0 - Front Shock Installation

38
38

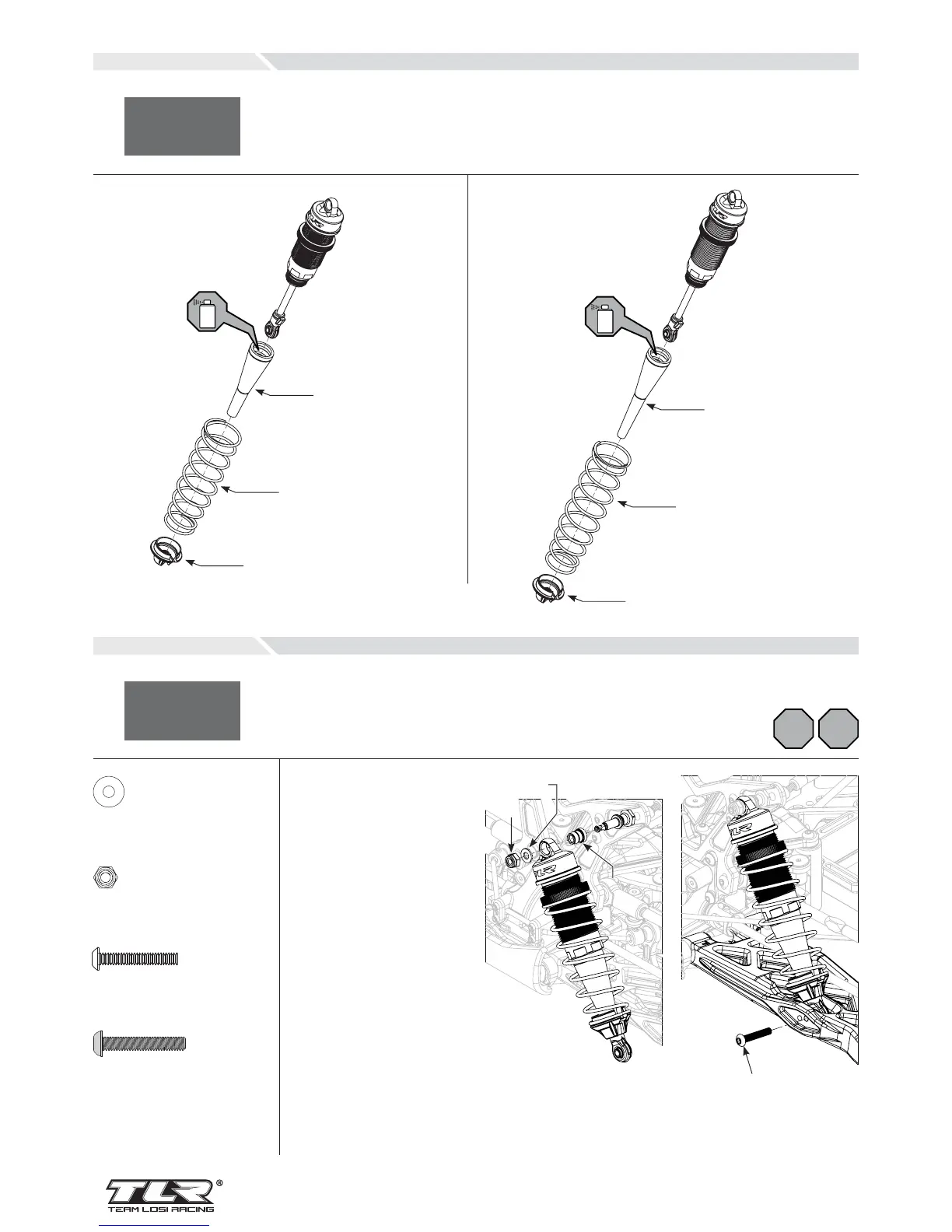

EN Shock Boot and Assembly
DE Zusamenbau von Stoßdämpfermanschette und Feder
FR Installation des chaussettes et des ressorts d’amortisseur
IT Preparazione e assemblaggio ammortizzatore
E-2
EN Front
DE Front
FR Avant
IT Anteriore
EN Rear
DE Heck
FR Arrière
IT Posteriore
TLR243009
TLR243032
TLR243027
E-3
EN Front Shock Installation
DE Einbau der Frontstoßdämpfer
FR Installation des amortisseurs avant
IT Installazione ammortizzatore anteriore
L
R
L
R
L
EN Use LOSA6284 on the
right suspension arm.
Use LOSA6279 on the
left suspension arm.
DE Verwenden Sie LOSA6284
auf der rechten
Aufhängung und
LOSA6279 auf der linken
Aufhängung.
FR Utilisez la vis LOSA6284
sur le triangle droit.
Utilisez la vis LOSA6279
sur le triangle gauche.
IT Usare LOSA6284 sul
braccio della sospensione
destra. Usare LOSA6279
sul braccio della
sospensione sinistra.
LOSA6279
LOSA6284
LOSA6350
LOSA6302
LOSA5435
TLR243009
TLR243032
TLR243028
LOSA6350 x 1
#4 washer
LOSA6302 x 1
L 5-40 x 1/4”
LOSA6284 x 1
5-40 x 20mm Left Hand Screw
LOSA6279 x 1
5-40 x 3/4”
