TLR 8IGHT-XT - D13 Front Kick-Up Angle Adjustment; EN Front Kick-Up Angle Adjustment

M4 x 16mm FH
TLR244049 x2 TLR244049 x2 LOS255017 x2
TLR244043 x2 TLR244049 x1

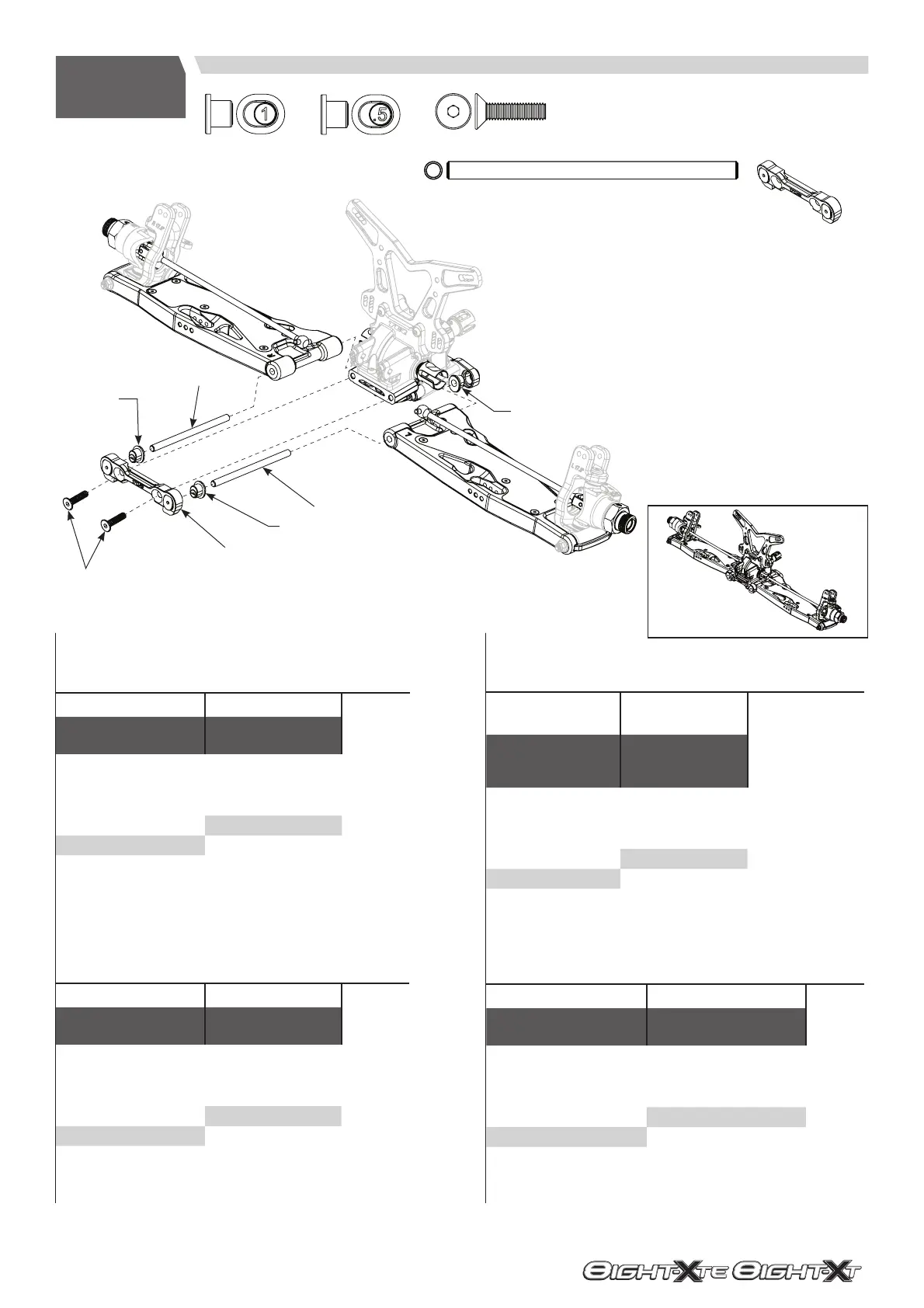

Front Kick-Up Angle Adjustment
Outer Front Brace Inner Front Brace
Total
Kick-Up
Insert
Position
Insert
Number
Insert
Position
Insert
Number
Up 1° Down 1° 14°
Up 0.5° Down 0.5° 13°
Middle 0° Middle 0° 12°
Down 0.5° Up 0.5° 11°
Down 1° Up 1° 10°
EN
Winkel Einstellung Front Kick-Up
Halter Aussen Halter Innen
Gesamt
Kick-Up
Einsatz
Position
Einsatz
Nr.
Einsatz
Position
Einsatz
Nr.
Oben 1° Unten 1° 14°
Oben 0.5° Unten 0.5° 13°
Mitte 0° Mitte 0° 12°
Unten 0.5° Oben 0.5° 11°
Unten 1° Oben 1° 10°
DE
Réglage de l’angle d’anti-plongée avant
Renfort avant
extérieur
Renfort avant
intérieur
Angle d’anti-
plongée total
Position
de l’insert
Numéro
de l’insert
Position
de l’insert
Numéro
de
l’insert
Haut 1° Bas 1° 14°
Haut 0.5° Bas 0.5° 13°
Milieu 0° Milieu 0° 12°
Bas 0.5° Haut 0.5° 11°
Bas 1° Haut 1° 10°
FR
Regolazione Angolo Anteriore
Supporto esterno anter. Supporto interno anter.
Angolo
totale
Posizione
inserim.
Numero
inserim.
Posizione
inserim.
Numero
inserim.
superiore 1° inferiore 1° 14°
superiore 0.5° inferiore 0.5° 13°
centrale 0° centrale 0° 12°
inferiore 0.5° superiore 0.5° 11°
inferiore 1° superiore 1° 10°
IT
LOS255017
TLR244049
TLR244043
TLR244043
TLR244049
1 Down
TLR244049
.5 Up
TLR244049
1 Down
