1.0 CARATTERISTICHE
DELL'APPARECCHIATURA
1.1 DESCRIZIONE DELL' UNITA'
Il ventilconvettore "CA' D'ORO" è
una unità terminale per il trattamento
dell'aria ambiente, ventilazione,
riscaldamento invernale e
condizionamento estivo.
1.2 DESCRIZIONE DEI
COMPONENTI
STRUTTURA PORTANTE:
è realizzata in lamiera zincata di
adeguato spessore e coibentata per
l'isolamento termico e acustico.
BATTERIA DI SCAMBIO
TERMICO: costruita con tubi di rame
e alette di alluminio fissate mediante
espansione meccanica, collettori in
bronzo per attacchi idrici da 1/2"F
dotati di valvola di sfiato aria
(pressione massima di esercizio 10
bar).
GRUPPO VENTILANTE:
è costituito da ventilatori centrifughi a
doppia aspirazione a 1 - 2 - 3 giranti,
motore elettrico monofase a tre
velocità con protezione termica e
condensatore sempre inserito.
SEZIONE FILTRANTE:
realizzata da pannello in propilene
microforato inserito su telaio portante e
rete di protezione, posto sul lato
aspirazione, facilmente rimovibile per
la pulizia e il lavaggio.
MOBILE DI COPERTURA:
è costruito con pannelli in lamiera
d'acciaio stampati e verniciati, resistenti
agli agenti chimici e isolati con
materiale anticondensa, griglie di
mandata reversibili e sportelli di
accesso ai comandi elettrici e idraulici
realizzati in ABS termoresistente.
La colorazione di serie è RAL 9010, a
richiesta colorazioni diverse.
1.3 VERSIONI DISPONIBILI
Le versioni disponibili sono:
VTP= ventilconvettore a parete
VTS= ventilconvettore a soffitto
VTI= ventilconvettore da incasso a
parete o a soffitto,
tutti i ventilconvettori sono dotati di
serie del termostato di consenso
(il motore gira solo se l'acqua nello
scambiatore ha raggiunto i 35°C).
2.0 NORME PER UNA CORRETTA
INSTALLAZIONE
- IMBALLO E TRASPOSRTO
Ogni singolo apparecchio è contenuto
in un robusto imballo di cartone
protetto da un involucro di polietilene
e da tamponi antiurto in polistirolo.
Durante il trasporto o lo spostamento
l'apparecchio dovrà essere manipolato
con attenzione. Nelle operazioni di
stoccaggio non si devono sovrapporre
più di tre apparecchi in posizione
verticale e più di cinque apparecchi in
posizione orizzontale.Verificare
l'integrità dell' imballo e, per l' apertura
dello stesso, non usare oggetti taglienti
o acuminati. Completata l'estrazione
dalla scatola dell'apparecchio,
controllare che lo stesso non abbia
subito danni e che corrisponda al
modello ordinato compreso gli
eventuali accessori.Qualsiasi
inconveniente riscontrato va
tempestivamente segnalato.
- INSTALLAZIONE DEI VARI
MODELLI
Prima di procedere all'installazione ,
che deve essere effettuata da
personale qualificato , verificare che le
caratteristiche dell' alimentazione
elettrica corrispondano ai dati
stampigliati nella targhetta applicata su
ogni singolo apparecchio contenente
inoltre il numero di serie e il modello
dello stesso. Montare se in dotazione, i
piedini interni ed esterni e l'eventuale
vaschetta ausiliaria (VEV - VEO).
Forare la parete per i modelli VTP e
VTP/ZC , il soffitto per i modelli VTS
e VTS/ZC attenendosi alle dimensioni
riportate alla pagina "dati
dimensionali", fissare il
ventilconvettore mediante tasselli ad
espansione e viti passanti attraverso le
asole presenti nel bordo della
macchina, le viti devono avere un
diametro minimo di 6 mm con rondella
sottotesta. Eseguire le stesse procedure
per il fissaggio a parete o a soffitto dei
modelli VTI e VTI/F.
I modelli a soffitto destinati al
condizionamento, devono essere
installati avendo cura di rispettare le
pendenze per un agevole scarico
dell'acqua di condensa dalla
vaschetta orizzontale; il tubo di
scarico deve essere in gomma morbida
Øi 16 mm internamente liscio. Se
l'apparecchio viene installato in bagno ,
esso deve essere disposto in modo che
gli interruttori o i comandi non possano
essere toccati da chi si trova nella
vasca o nella doccia. Deve essere
utilizzato un cavo di alimentazione
sotto guaina ordinaria in PVC
(designazione 227 IEC 53) tipo N07V-
K o FROR, dim. 3x1,5mmq (per i
modelli con resistenza elettrica, usare
un cavo di sezione adeguata alla
potenza). L'apparecchio non deve
essere posizionato immediatamente
sotto una presa di corrente.
AVVERTENZE!
PER I MODELLI AD INCASSO, LA
CUI MASCHERATURA VIENE
ESEGUITA IN CANTIERE, SI
RACCOMANDA DI RISPETTARE
LE DIMENSIONI DELLE SEZIONI
DI ASPIRAZIONE E DI MANDATA
DELL'ARIA E CHE SIA INOLTRE
IMPEDITO QUALSIASI CONTATTO
CON ORGANI IN MOVIMENTO E
PARTI ELETTRICHE IN TENSIONE.
Per i modelli a soffitto è consigliabile
evitare di collocare il venticonvettore
ad un altezza superiore ai 2,5 - 2,8
metri dal pavimento per evitare il
ricircolo dell'aria nella fase di
riscaldamento.
3.0 COLLEGAMENTI IDRAULICI
Collegare lo scambiatore (attacchi
1/2"GF) con la rete idrica usando
sempre chiave e controchiave per non
danneggiare i collegamenti alla
batteria. I tubi possono arrivare da
pavimento o dalla parete o dal soffitto.
In caso di aria all'interno del circuito,
sfiatare aprendo con un cacciavite a
taglio la vite posta nel punto più alto a
lato degli attacchi.
Se il ventilconvettore deve anche
condizionare, collegare lo scarico
condensa (Øi = 16) al circuito di
raccolta; se non è stata richiesta la
vaschetta esterna ausiliaria, isolare
anticondensa le tubazioni dell'acqua
refrigerata. È consigliabile creare un
sifone sul tubo scarico condensa per
evitare l'aspirazione di aria
maleodorante. Verificare a fine lavoro
che non vi siano perdite d'acqua dallo
scambiatore o dalla bacinella. Gli
scambiatori vengono forniti per una
pressione massima di esercizio di 10
bar. Gli attacchi della batteria sul
mobiletto standard sono a sinistra,
possibile l'inversione a destra ( vedi
inversione attacchi batteria). Per
installazione delle valvole su impianti a
due oppure a quattro tubi attenersi alle
istruzioni contenute nel manuale
tecnico o incluse nel kit valvole.
4.0 COLLEGAMENTI ELETTRICI
Prima di eseguire qualunque
collegamento elettrico togliere tensione
dalla rete. Eseguire i collegamenti
rispettando le norme vigenti e
seguendo scrupolosamente lo schema
elettrico allegato ad
ogniventilconvettore. Tutti i
ventilconvettori sono dotati di scatola
elettrica (standard a destra) che
contiene tutti i componenti per la
regolazione ed il morsetto per la messa
a terra. Per accedere ai componenti
togliere il coperchio svitando le due
viti poste in corrispondenza all'uscita
dei cavi. Ogni ventilconvettore deve
essere alimentato da una tensione
monofase 230 Volt (tolleranza -5/+10)
frequenza 50 Hz. Prevedere a monte
del ventilconvettore un interruttore
bipolare di protezione.
CHE COSA CONTIENE LA
SCATOLA ELETTRICA:
Modelli standard a parete con copertura
Versione VTP/VB
- Comando VB completo di
commutatore estate/inverno - off e
commutatore delle 3 velocità.
- Termostato di consenso (in
riscaldamento)
- Morsettiera di alimentazione.
Versione VTP/AB
- Comando AB completo di
commutatore estate/inverno - off,
commutatore delle 3 velocità e
termostato di regolazione aria
ambiente.
- Morsettiera di alimentazione.
- Sonda aria ambiente e sonda di
minima.
Versione VTP/CBE
- Comando CBE completo di scheda
elettronica, trasformatore, tastiera
comandi con potenziometro
temperatura ambiente.
- Sonda aria ambiente e sonda minima.
- Morsetteria collegamenti elettrici.
Modelli standard senza copertura o a
soffitto (VTI / VTS)
La scatola contiene solo una
morsettiera per il collegamento del
motore (comune e tre velocità), il
termostato di consenso ed il morsetto
di messa a terra.
Ogni regolazione (velocità ,
temperatura, ecc.) è a cura
dell'installatore.
La TONON S.p.A. fornisce su richiesta
i seguenti controlli da fissare al muro:
CVM: variatore tre velocità e deviatore
estate/inverno.
TAM: termostato elettronico e
deviatore estate/inverno.
CTM: variatore tre velocità, termostato
elettronico, deviatore estate/inverno e
interruttore resistenze elettriche.
CEM: termostato elettronico, variatore
tre velocità, deviatore estate/inverno e
comando elettrovalvole.
CEM/D: termostato elettronico ,
variatore tre velocità , commutatore
estate/inverno/ resistenze elettriche e
comando elettrovalvole. Il fissaggio a
muro viene realizzato mediante viti e
tasselli ad espansione come descritto
nelle istruzioni interne ad ogni
controllo. La resistenza elettrica, se
presente, deve essere alimentata
separatamente facendo attenzione alla
corrente assorbita(vedere targhetta
caratteristiche).Eseguire sempre il
collegamento di messa a terra.
– PER FUNZIONAMENTO
ESTIVO (PER EVITARE
PROBLEMI DI CONDENSA)
SONO CONSIGLIATE LE EV2,
EV4.
3
1
2
2

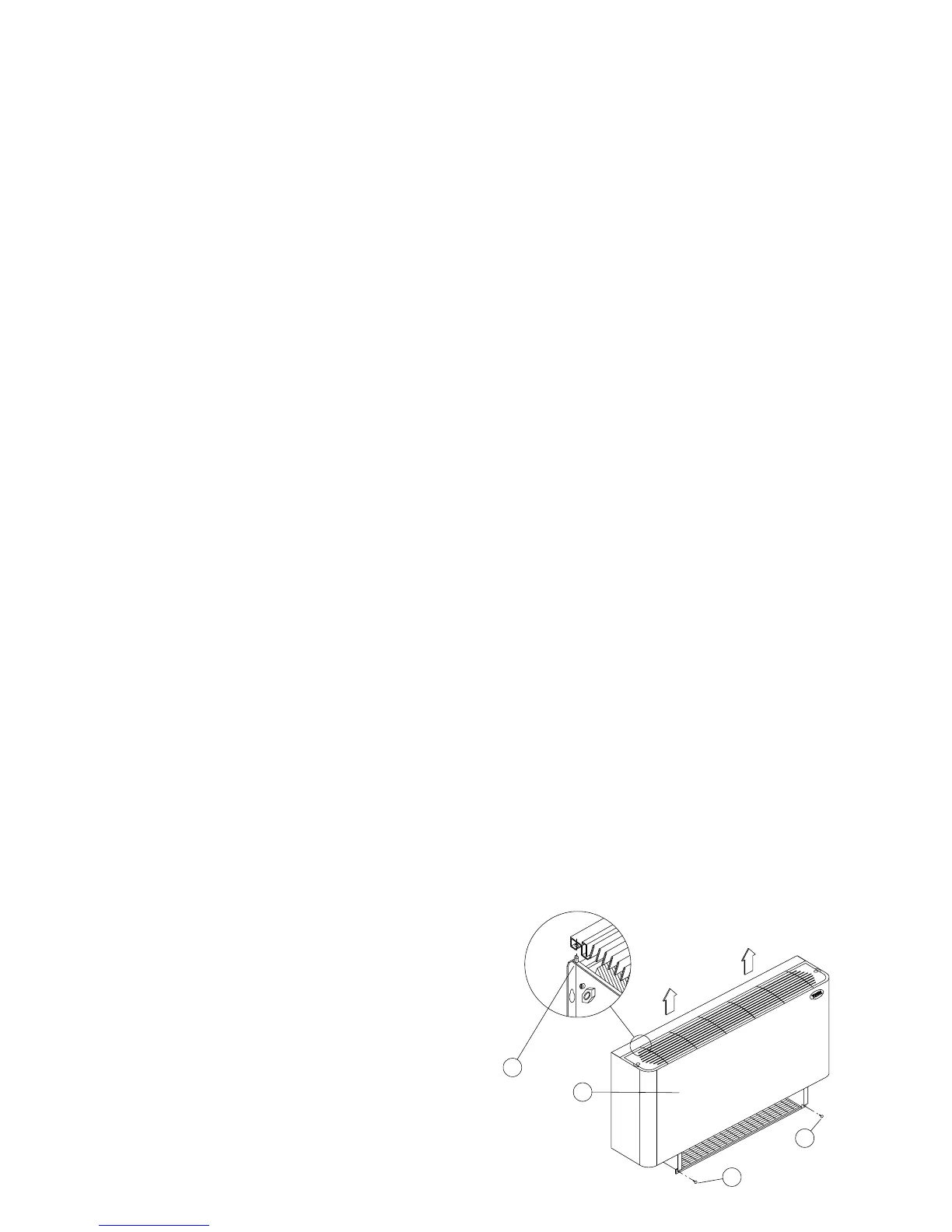

MODELLI VTP-VTS
Togliere la copertura (1) svitando le
due viti (2) poste nel bordo inferiore e
sollevarla in direzione delle frecce
indicate in figura per estrarla dai perni
di posizionamento (3).
Si consiglia, durante le operazioni, di
riporla nell'imballo unitamente al filtro.
3
