VL6000
V. 01 – 05/06/2015 49 ©Velleman nv

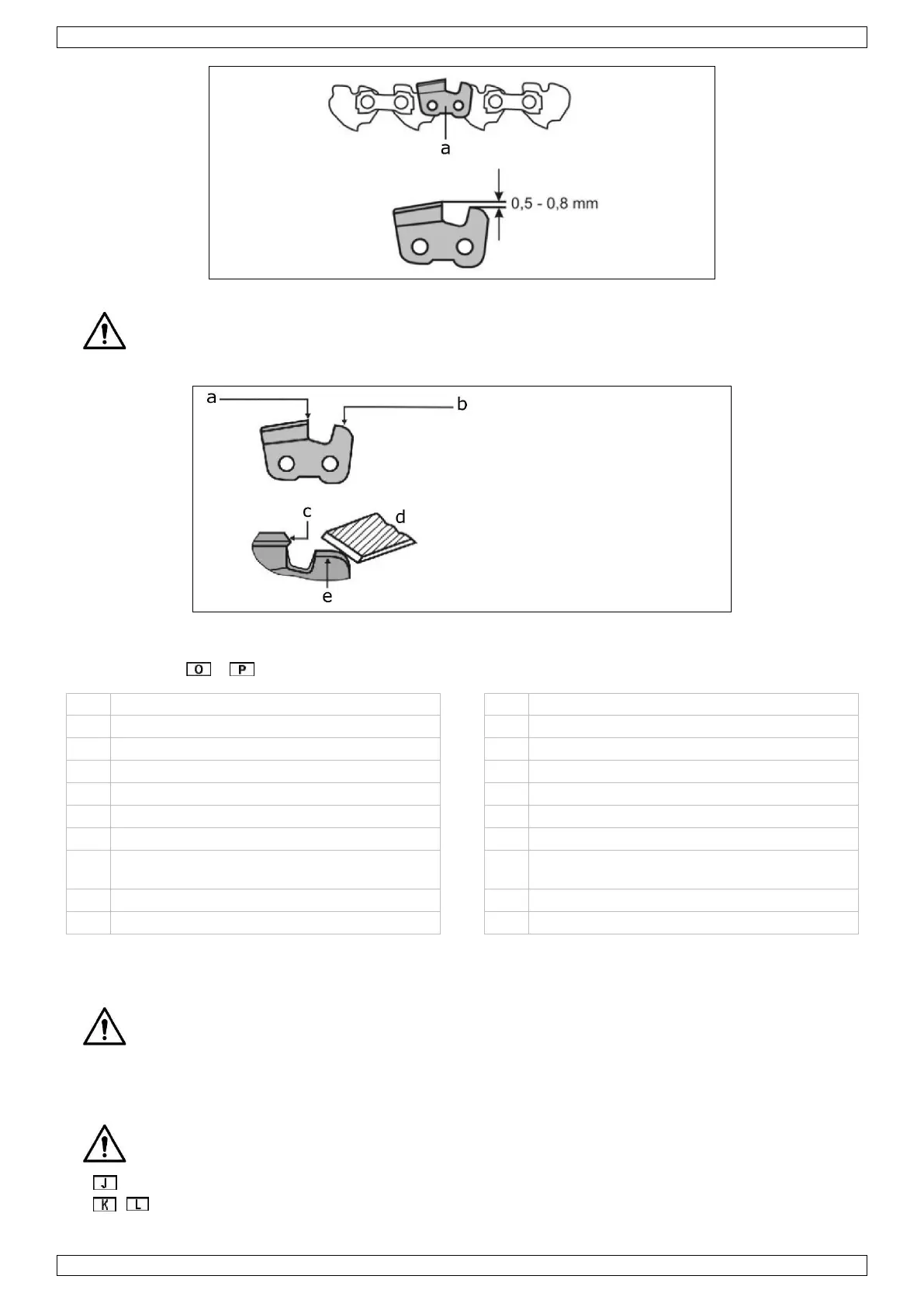

Uma distância limite de profundidade demasiado grande representa um risco de retrocesso. Para
este efeito, você deve verificar a distância de acordo com as especificações da sua corrente e
registrá-la, se necessário.
Certifique-se de que estria a extremidade principal do seu limitador de profundidade. A forma
original do elo de corte deve ser preservada.
a. Extremidade de corte
b. Limite de profundidade
c. Extremidade de corte
d. lima
e. Limite de profundidade
10. Descrição
Veja as imagens e nas páginas 2 e 3 deste manual
1
Mesa giratória, completa
11
Pega
2
Mesa de suporte
12
Interruptor on-off
3
Parafuso de montagem (com mola)
13
Cabeça de moagem
4
Batente da corrente
14
Tampa roscada
5
Placa guia
15
Porca M8, auto-bloqueio
6
Calha guia
16
Flange
7
porca de bloqueio
17
Etiqueta de segurança
8
Parafuso de ajuste (para a profundidade da
afiação)
18
1 par de escovas de carvão
9
Disco (100 x 3.2 x 10 mm)
19
Capa de proteção
10
tampa
20
porca
11. Manutenção e Conservação
Antes de qualquer trabalho de limpeza ou manutenção:
 Desligue o aparelho
 Aguarde que o disco pare completamente
 Desligue a ficha da tomada
11.1 Substituir o Disco
 Não utilize discos danificados ou que tenham perdido o seu formato original.
 Não utilize discos que não estejam em conformidade com as características indicadas neste
manual.
1. Desaperte as tampas roscadas (14) e retire a cobertura de proteção (20).
2. , Desaperte a porca(21) em ambos os lados da cobertura (10). Retire a cobertura.
3. Para bloquear o disco, introduza uma chave de fendas (Ø 4 mm) no orifício.
