der altid nindstilles samt foretages en testskæring for
at bekræfte de korrekte vinkler.
Pullover skæring (Fig. 6)
ADVARSEL:
1 Skærehoved-samlingen og drejeklingen må ikke
trækkes mod dig under skæringen, da klingen vil
forsøge at bevæge sig ovenpå arbejdsemnet, samt
forårsage at skærehoved-samlingen og drejeklingen
bliver kastet tilbage.
2 Tryksavklingen må ikke sænkes nedad før skæreho-
vedet er blevet trukket hen foran saven.
• Lås slæden 1 op med låsehåndtaget 2 og lad skære-
hovedets samling bevæge sig frit.
• Sæt geringshåndtaget og skærehovedet på den øn-
skede gerings- og skråvinkel; dette gøres i henhold til
procedurerne for gerings- og skråskæring.
• Hold fast i savhåndtaget og træk slæden fremad indtil
savklingens midpunkt bender sig over arbejdsem-
nets forside.
• Aktivér afbryderen, og tryk klingeskærmens låsestang
ned for at sænke savhovedet.
• Når saven har nået fuld hastighed, skubbes savhånd-
taget langsomt nedad, hvorved der skæres gennem
arbejdsemnets forkant.
• Flyt langsomt savhåndtaget mod afskærmningen for
at fuldende skæringen.
• Slip afbryderen og lad klingen stoppe inden skære-
hovedet hæves.
Normal dybdeindstilling ill. 6.1
Savefunktion 5 mm under bordpladen. (Skære arbejds-
materialer over.)
Dybdeanslag (1) ved kabinettet.
Anslagsskrue (2) tages i brug
Justerskrue (3) har ingen funktion.
Dybdeindstilling i ere positioner
Savefunktion over bordpladen. (Skjulte snit)
Dybdeanslag (1) vendes udad.
Justerskruen (3) indstilles til det ønskede mål,
sikres med kontramøtrikken (4).
Lav et prøvesnit.
Anslagsskrue (2) er ikke i brug.
Sådan bæres værktøjet
• Løsn geringslåseknappen og drej arbejdsbænken helt
til højre. Lås bænken fast med en skråvinkel på 45°.
• Skub skærehovedet bagud og lås slæden fast.
• Sænk skærehovedet og skub låsestiften ind.
• Denne geringssav skal bæres på bundens side med
det indbyggede bærehåndtag.
Sådan skiftes der klinger, Fig. 7
ADVARSEL: Før du skifter savklinger, skal du slukke for
kontakten og trække strømstikket ud af stikdåsen, så du
ikke påfører dig en skade ved en utilsigtet start af ma-
skinen.
• Træk strømstikket ud.
• Sæt savaggregatet i positionen „Kapdrift“.
• Lås den bevægelige savklingebeskyttelse (7) op ved
• Udfør snittet som beskrevet under punktet Kapsav-
ning.
Vinkelskæring
• Vend forlængerafskærmningen, og installér den væk
fra savklingen.
• Løsn det skrå låsehåndtag yt skærehovedet over på
den ønskede vinkel. Stram det skrå låsehåndtag.
• Aktivér afbryderen, og tryk klingeskærmens låsestang
ned for at sænke savhovedet.
Kombinationsskæring
• Kombinationsskæring er en kombination af skå- og
vinkelskæring. For at udføre denne form for skæring,
henvises der til ovennævnte procedurer.

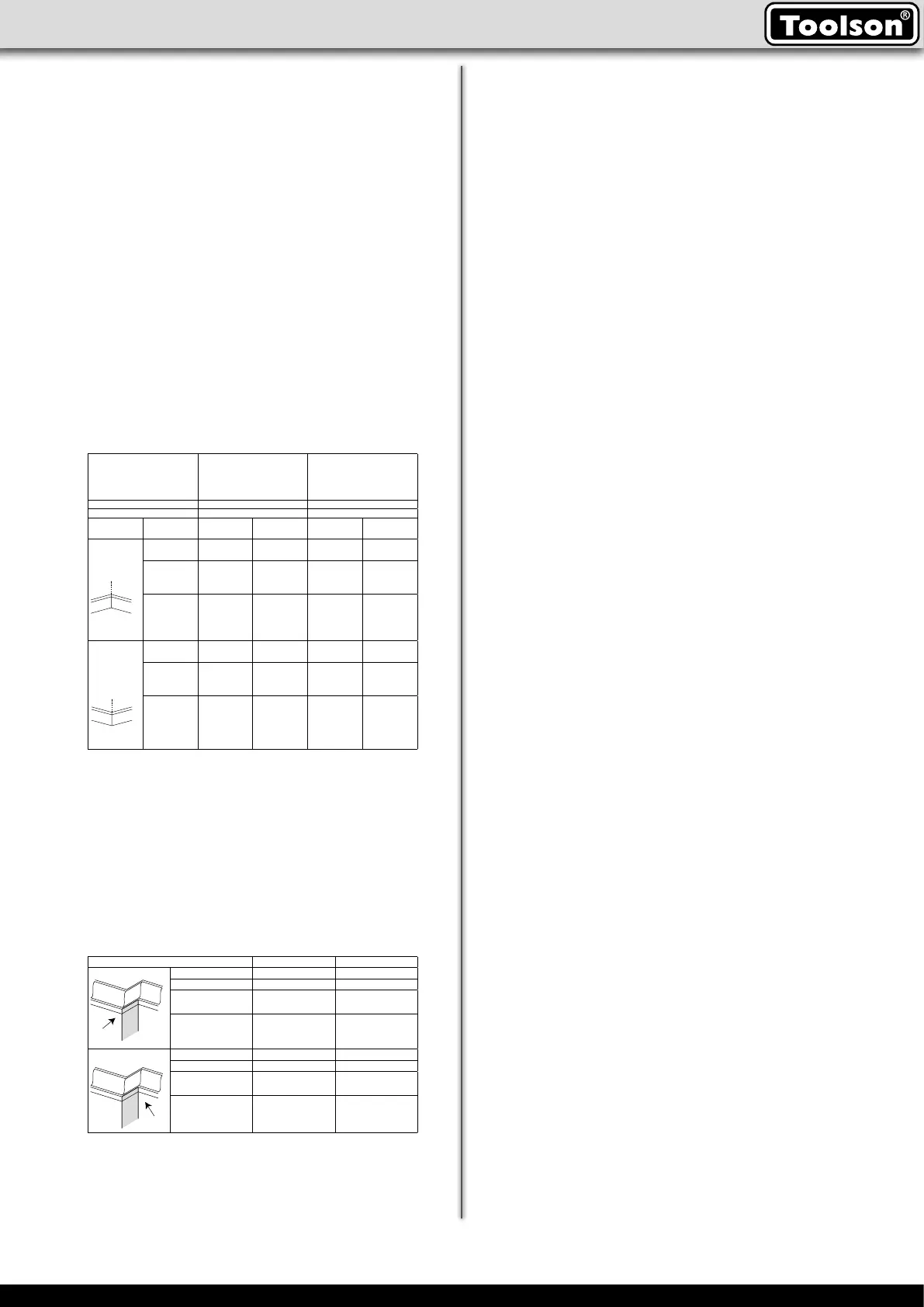

Standardstøbning
• Standardstøbning kan skæres vertikalt mod afskærm-
ningen eller adt på arbejdsbænken. Følg nedenstå-
ende oversigt for reference.
Indstillinger Vertikal position
(Støbningens bagsidde
ligger adt mod
afskærmningen
Horizontal position
(Støbningens bagsidde
ligger adt på
arbejdsbænken)
Forlængerafskærmning Tæt på klingen Langt væk fra klingen
Skråvinkel 0° 45°
Støbnings-
position
Tæt på
klingen
Langt væk
fra klingen
Venstre side Højre side
Binnen-hoek
Links
Rech
Gerings-
vinkel
45° Venstre
side
45° Højre
side
0° 0°
Støb-nings-
position
Bunden mod
arbejds-
bænken
Bunden mod
arbejds-
bænken
Toppen mod
afskærm-
ningen
Bunden mod
afskærm-
ningen
Færdig side Hold til
venstre
side af
skæringen
Hold til
højre side af
skæringen
Hold til
venstre
side af
skæringen
Hold til
venstre
side af
skæringen
Ydreste
hjørne
Links
Rech
Gerings-
vinkel
45° Højre
side
45° Venstre
side
0° 0°
Støb-nings-
position
Bunden mod
arbejds-
bænken
Bunden mod
arbejds-
bænken
Bunden mod
afskærm-
ningen
Toppen mod
afskærm-
ningen
Færdig side Hold til
venstre
side af
skæringen
Hold til
højre side af
skæringen
Hold til
højre side af
skæringen
Hold til
højre side af
skæringen
Hvælvet støbeskæring
• Hvælvet støbninger kan kun skæres ade på bænken
med denne geringssav.
• Denne geringssav har specielle geringsstoppere på
30° (venstre og højre) og en skråstopper på 33,9°
til specielt hvælvede støbninger 1, d.v.s. 52° mellem
støbningens bagside og den øverste ade overade,
som passer mod loftet; 38° mellem støbningens bag-
side og bunden af den ade overade, som passer
mod væggen Henvis til følgende oversigt for hvælve-
de støbeskæringer.
Indstillinger Venstre side Højre side
Binnenhoek Geringsvinkel 30° højre 30° venstre
Skråvinkel 33,9° 33,9°
Støbnings-position Toppen mod
afskærmningen
Bunken mod
afskærmningen
Færdig side Hold til venstre
side af skæringen
Hold til venstre
side af skæringen
Yderste hjørne Geringsvinkel 30° højre 30° venstre
Skråvinkel 33,9° 33,9°
Støbnings-position Bunken mod
afskærmningen
Toppen mod
afskærmningen
Færdig side Hold til højre side
af skæringen
Hold til højre side
af skæringen
Bemærk:
• Disse specielle stopanordninger kan ikke bruges til
hvælvede støbninger på 45°.
• Fordi de este rum ikke har præcise vinkler på 90°,skal
