P2 Connector
Pin
Definition
2
GND
3
RXD (CPU)
6
DC 12V Ignition
9
GND
10
TXD (CPU)
11
DC 9-36V input
P3 Connector
Pin
Definition
1
Vbus 5V
2
D-
3
D+
4
GND

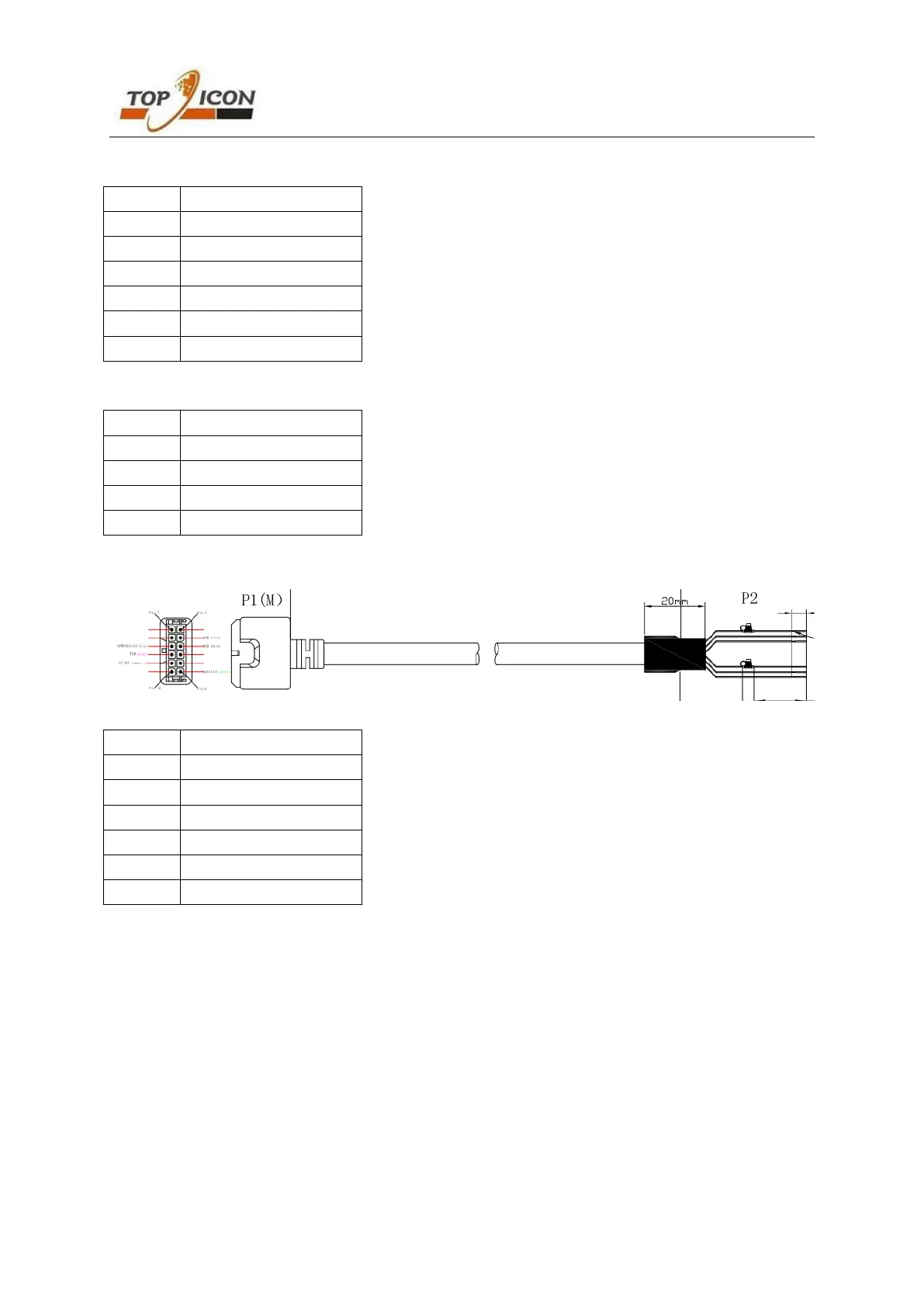

Extension cable specification below
P2 Wires
Colour
Definition
Black
GND
White
RXD (CPU)
Green
DC 12V Ignition
Black
GND
Purple
TXD (CPU)
Red
DC 9-36V input
