8 Gruppensteuerung
Zur Bedienung einer Gruppensteuerung mehrerer Hydrogeräte
• Bis zu 8 Hydrogeräte können angeschlossen werden.
• Die Verdrahtung der Fernbedienung am Hydrogerät Nr. 2 bis Nr. 8 müssen geschnitten werden, wie in Abb. 8-01
gezeigt.
• Stellen Sie die Adressen-Nr. des Drehschalters „SW01“ an der PC-Platine des Hydrogeräts als 2 bis 8 für das
Hydrogerät Nr. 2 bis Nr. 8 ein. Die Werkseinstellung ist „1“. Das Master-Hydrogerät mit der Haupt-
Fernbedienung sollte auf „1“ gestellt werden.
Alle Geräte arbeiten entsprechend der Haupt-Fernbedienung. Stellen Sie bitte alle DIP-Schalter in Bezug auf
den Betriebsmodus auf die gleiche Einstellung ein.
• Fernbedienungen stehen zur Verfügung, um maximal 2 Geräte als Haupt- und Nebenbedienungen
anzuschließen.
O: angeschlossen, ×: schneiden
AB AB AB AB
AB
Kabel für Verkabelung zwischen Fernbedienungen
für Gruppensteuerung (vor Ort bereitzustellen)
Fernbedienung
Fernbedienung
(Neben)
(Separat
erhältlich)
Klemmenblock (TB07) für die
Fernsteuerungsverkabelung
Erde
Hydrogerät Nr. 1
ErdeErde Erde
Hydrogerät Nr. 2 Hydrogerät Nr. 3 Hydrogerät Nr. 8
(Haupt)
Fernbedienung Fernbedienung Fernbedienung
Hydrogerät Nr. 1 Nr. 2~8
Verkabelung der
Fernbedienung
O
×
wenn getrennt
An Hydrogerät-
Leiterplatte Platte
TRENNEN
An Hydrogerät-
Leiterplatte Platte
An anderes Hydrogerät
(bauseits bereitzustellen)

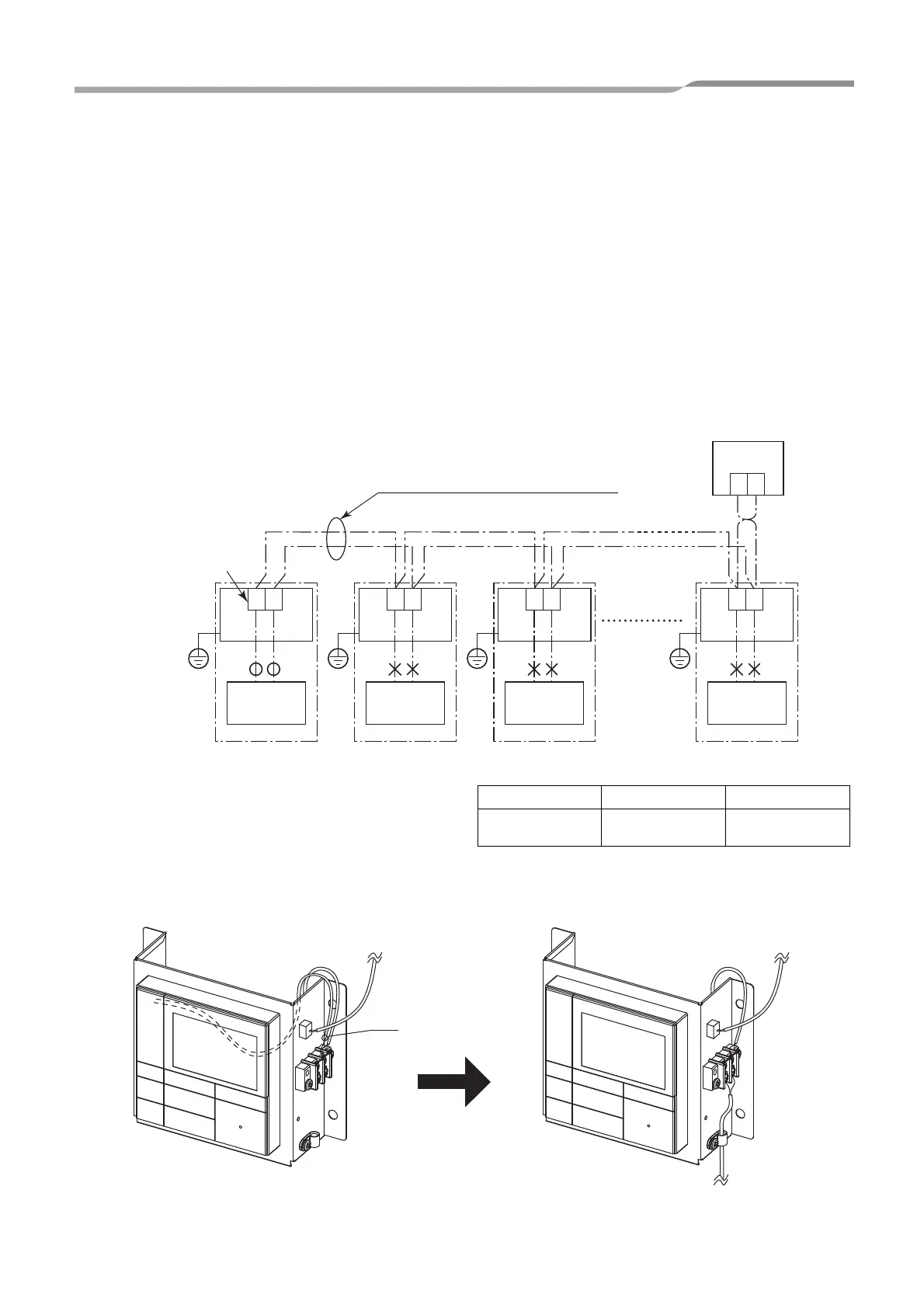

▼ Abb. 8-01
