Toshiba ESTIA HWS-455XWHM3-E - Start Och Konfigurering

– 218 –
Hydroenhet
Installationsanvisning
SE
9 Start och konfigurering
Ställ in DIP-omkopplare och funktionskoder.

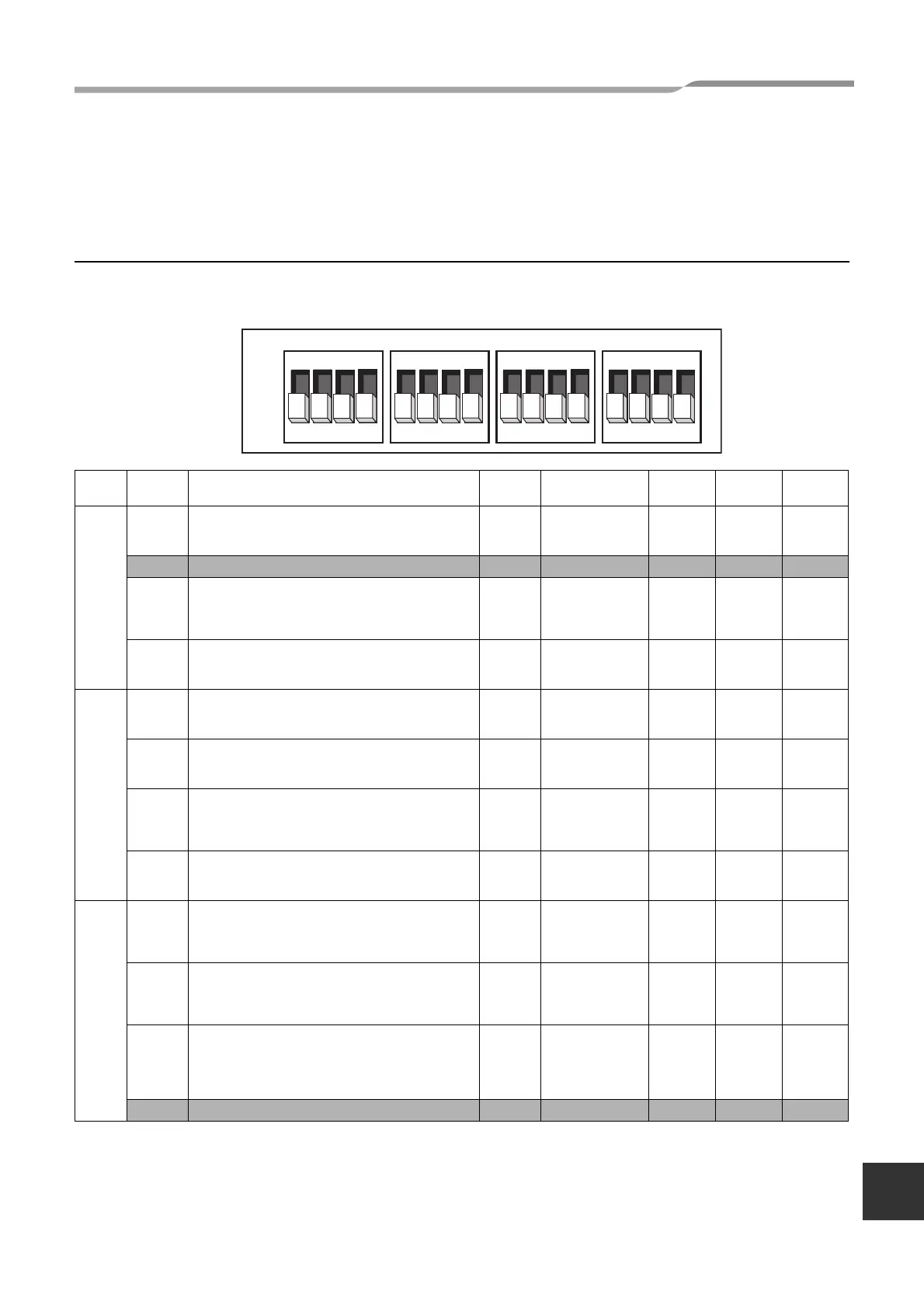

 Inställning av DIP-omkopplare på hydroenhetens kontrollpanel
• Ta loss det främre höljet och luckan till det elektriska styrskåpet från hydroenheten.
• Ställ in DIP-omkopplarna på huvudpanelen.
SW-nr DIP-nr Beskrivning Standard
Efter
ibruktagande
Ändring 1 Ändring 2 Ändring 3
02
1
Varmvattenberedares installationsplats
OFF = Uppvärmningssida efter 3-vägsventil
ON = Före 3-vägsventil
OFF
2 Används ej – – – – –
3
Används efter anslutning av extern
cylindertermostat
OFF = Ingen extern cylindertermostat
ON = Extern tanktermostat ansluten
OFF
4
Används efter anslutning av extern rumstermostat
OFF = Ingen extern rumstermostat;
ON = Extern rumstermostat ansluten
OFF
10
1
P1 Pumpdrift för varmvatten
OFF = Synkroniserat med värmepump
ON = Normal körning
OFF
2
P1 Pumpdrift för uppvärmning
OFF = Normal körning
ON = Stopp vid utomhustemperatur över 20 °C
OFF
3
Synkronisering av pump P2.
OFF = P1 synkroniserat med pump P1
ON = P2 kontinuerlig drift (pump av när fjärrkontroll
urkopplad)
OFF
4
Jämn pump P1-effekt, med långtidstermostat av.
OFF = Ej i drift
ON = Jämn effekt
OFF
11
1
Används till att aktivera reservvärmare till
hydroenhet.
OFF = Reservvärmare aktiverade
ON = Reservvärmare avaktiverade
OFF
2
Används till att aktivera elektrisk värmare till
varmvattencylinder.
OFF = Varmvattencylinderns värmare aktiverad
ON = Varmvattencylinderns värmare avaktiverad
OFF
3
Används till att aktivera utmatning från extern
hjälpvärmare.
OFF = Utmatning från extern hjälpvärmare aktiverat
ON = Utmatning från extern hjälpvärmare
avaktiverat
OFF
4 Används ej – – – – –
ON
OFF
SW10 SW11 SW12 SW13
1
2
3
4
ON
1
2
3
4
ON
1
2
3
4
ON
1
2
3
4
ON
▼ Bild 9-01
