Unité hydroélectrique
Manuel d’installation
6 Composants principaux de l’unité
hydroélectrique

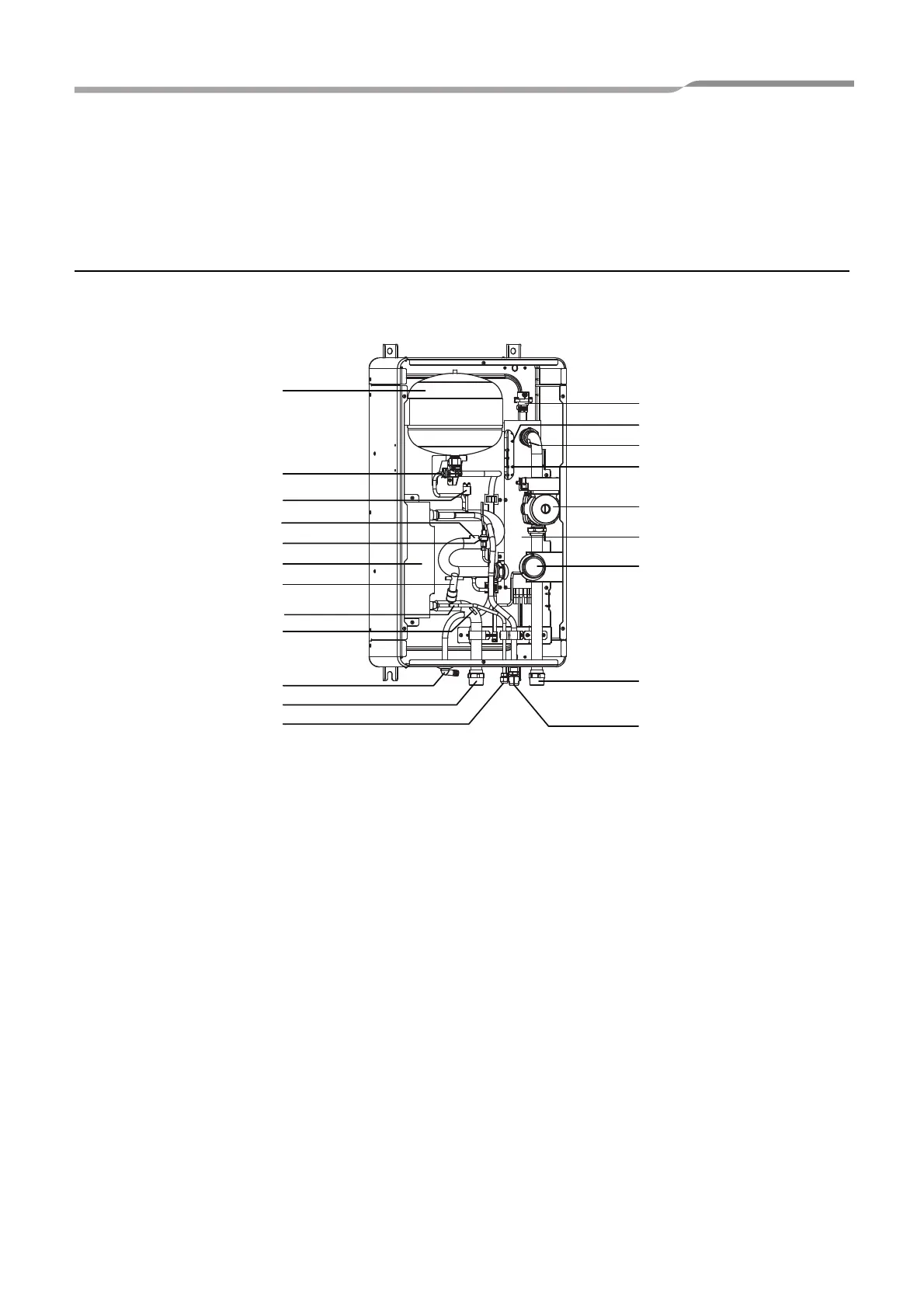

Vue éclatée et description de l’unité hydroélectrique
▼ Fig. 6-01
1 : Vase d’expansion
2 : Sonde de température (pour la sortie de la pompe à chaleur -TWO)
3 : Capteur de pression
4 : Échangeur de chaleur
5 : Interrupteur de débit (10 L/min (4,5 kW), 13 L/min (8 kW), 18 L/min (14 kW))
6 : Sonde de température (pour le fluide frigorigène -TC)
7 : Sonde de température (pour l’entrée d’eau -TWI)
8 : Raccord d’évacuation
9 : Raccord d’entrée d’eau
10 : Raccord du fluide frigorigène
11 : Soupape de dégagement d’air
12 : Soupape de prévention de surpression (0,43 MPa (4,3 bar))
13 : Protecteur thermique (auto)
14 : Sonde de température (pour la sortie d’eau THO)
15 : Protecteur thermique (Fonctionnement unique)
16 : Pompe à eau
17 : Réchauffeur auxiliaire (3 kW, 3 kW x 2, 3 kW x 3)
18 : Manomètre
19 : Raccord de sortie d’eau
20 : Raccord du gaz frigorigène
21 : Pressostat (4,15 MPa)
5
10
12
8
9
6
7
3
2
1
21
19
20
14
16
18
17
15
13
11
4
