Screw B2 onto the threaded rod according to the indicated dimensions.
Atornille B2 en la varilla roscada según las dimensiones indicadas.
B-2
inch(mm)
11/16"(18)
1-9/16"(40)
11/16"(18)
1-9/16"(40)
/Installation Procedure / Procédures d'installation Procedimiento de instalación
Symbols and their meanings / Symboles et significations / Símbolos y sus significados
Visual confirmation required. / Une confirmation visuelle est nécessaire. / Confirmación visual necesaria.
1.
5.
2.
6.
3.
7.
4.
D-1
D-1
Vissez B2 sur la tige filetée selon les dimensions indiquées.
B-2
A-1
B-2
Alignez les trous de montage de A-1 avec B-2 et appuyez sur A-1
dans le mur. L'entrée d'alimentation et les joints de sortie des déchets
doivent s'engager complètement et la surface arrière de A-1 doit être
complètement à plat contre le mur. Placez un support sur la face
inférieure de A-1 si nécessaire pour assurer que la surface arrière de
A-1 reste à plat contre le mur pour le reste de l'installation.
AVERTISSEMENT : Une connexion incomplète pourrait provo
-
quer des fuites des joints d'entrée ou de sortie.
Alinee los orificios de montaje en A-1 con B-2 y presione A-1 en la
pared. Las juntas de entrada y salida debe estar acoplarse completa
-
mente, y la superficie posterior de A-1 debe estar completamente
plana contra la pared. Coloque soporte en la parte inferior de A-1 si
es necesario para garantizar que la superficie posterior de A-1 se
mantenga plana contra la pared durante el resto de la instalación.
ADVERTENCIA: La conexión incompleta podría causar fugas en
las juntas de entrada o salida.

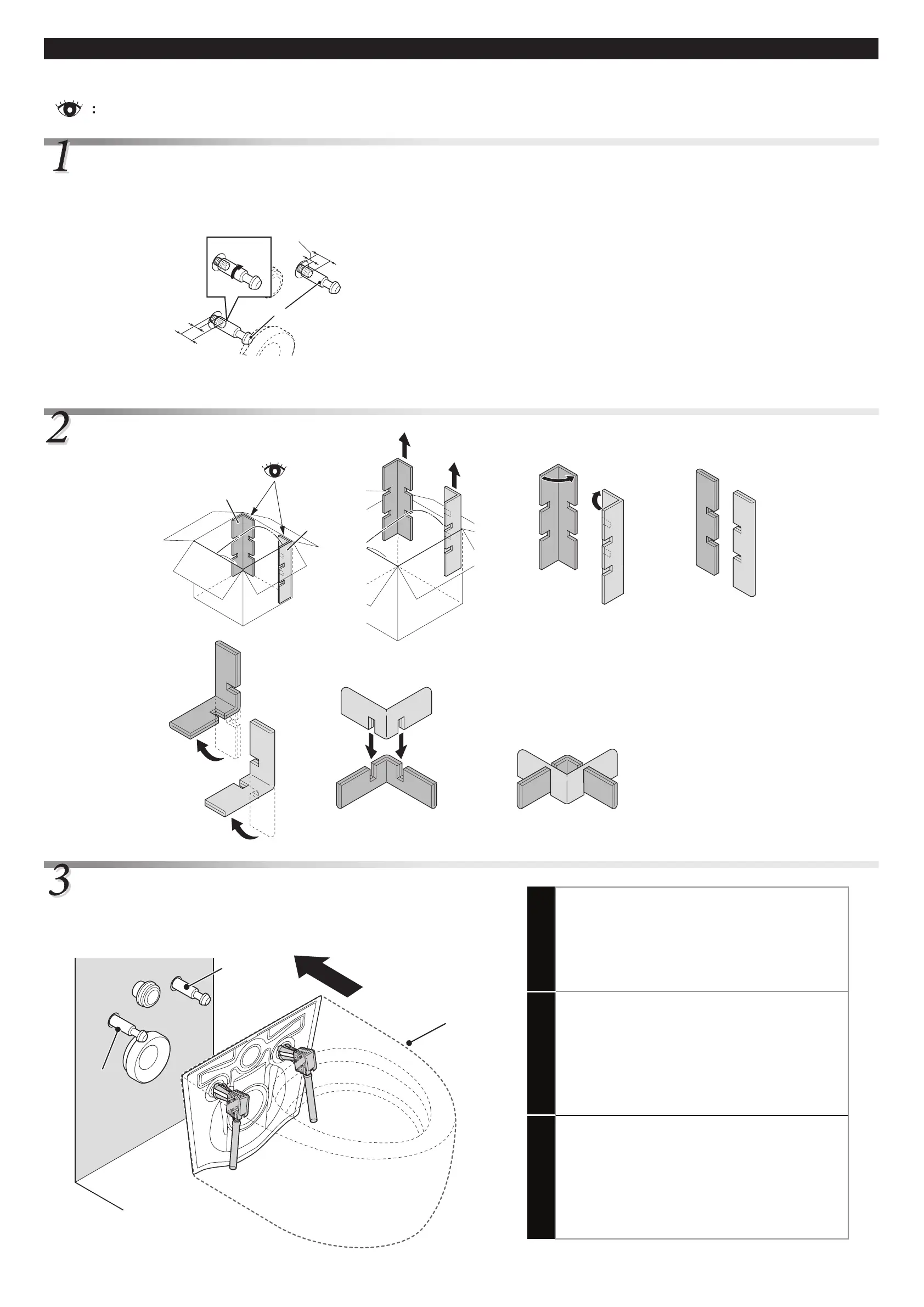

Align the mounting holes in A-1 with B-2 and press A-1 into the wall.
The supply inlet and waste outlet gaskets must fully engage and the
back surface of A-1 must be completely flat against the wall. Put
support on the underside of the bowl if needed to ensure the back
surface of A-1 stays flat against the wall for the rest of the installation.
WARNING: Incomplete connection could cause
leakage of inlet or outlet gaskets.
