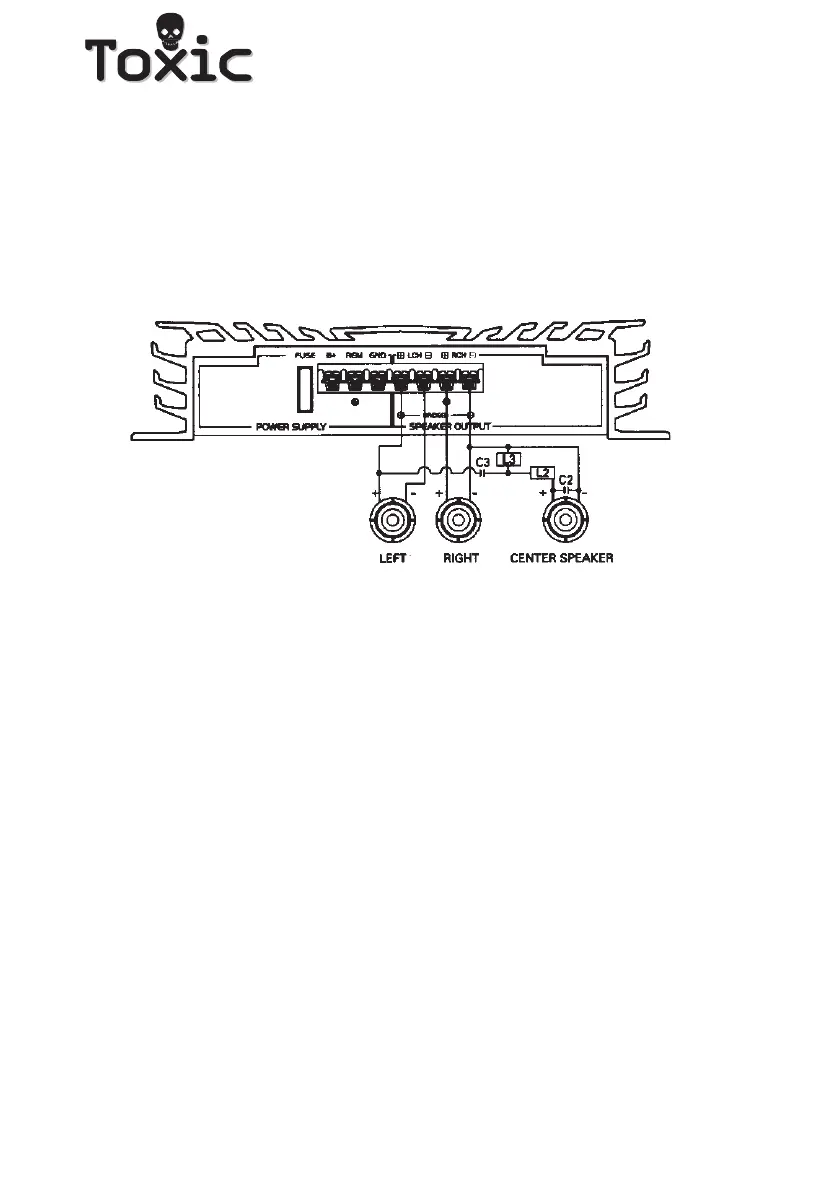

Tri-modo con un altavoz central para amplificador de 2 canales:
Los siguientes valores deberán ser utilizados para los componentes de
frecuencia:
C = Condensador
L = Bobina
C = 330uF bipolar (audiofrecuencia) Elko
L1 = 10 mH C1 = 100 uF para subwoofer de 4 ohmios
L1 = 15 mH C1 = 100 uF para subwoofer de 8 ohmios
L2 = 9 mH C2 = 68 uF para altavoz central de 8 ohmios
L2 = 0,3 mH C3 = 2,2 uF
