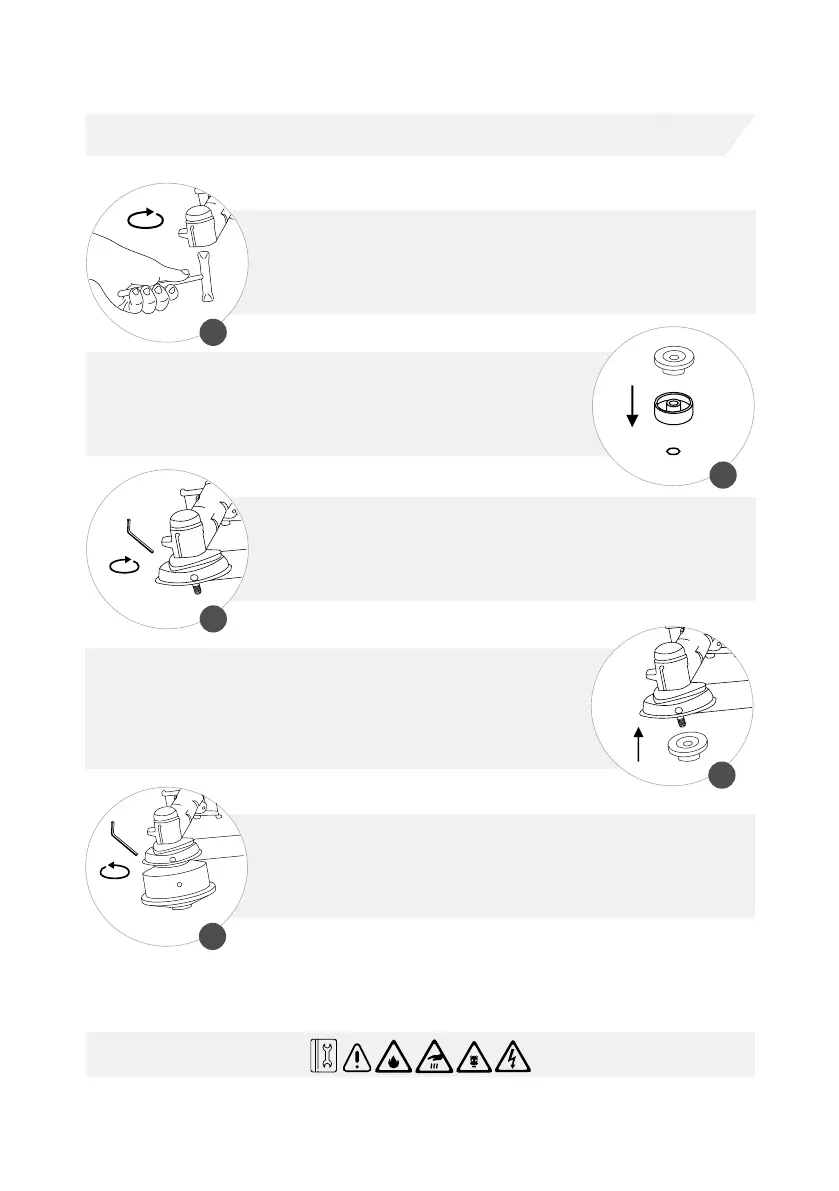

INSTALLING THE REEL / INSTALANDO EL CARRETE / INSTALANDO O CARRETEL - I
WARNING / ATENCION / ATENÇÃO
REMOVE PRESSURE WASHER, THE LOWER AND UPPER FLANGES;
QUITE LA ARANDELA DE PRESIÓN Y LAS BRIDAS INFERIOR Y SUPERIOR;
REMOVA A ARRUELA DE PRESSÃO E OS FLANGES INFERIOR E SUPERIOR;
2
USING A WRENCH, REMOVE THE LEFT NUT;
CON AYUDA DE UNA LLAVE, RETIRE LA TUERCA IZQUIERDA;
COM AUXÍLIO DE UMA CHAVE, REMOVA A PORCA ROSCA ESQUERDA;
1
3
ATTACH THE GUARD, ALIGN THE HOLES AND SECURE WITH THE SCREWS, TIGH-
TENING SECURELY WITH A WRENCH;
ENGANCHE LA PROTECCIÓN, ALINEE LOS AGUJEROS Y FIJE CON LOS TORNILLOS,
APRETANDO FIRMEMENTE CON AYUDA DE UNA LLAVE;
ENCAIXE A PROTEÇÃO, ALINHE AS FURAÇÕES E FIXE COM OS PARAFUSOS, APER-
TANDO FIRMEMENTE COM AUXÍLIO DE UMA CHAVE;
REINSTALL THE UPPER FLANGE. SOME MODELS HAVE AN ADDITIONAL FLAN-
GE, IN THIS CASE, PLACE THE FLANGE NEXT TO THE TOP FLANGE;
VUELVA A COLOCAR LA BRIDA SUPERIOR. ALGUNOS MODELOS TIENEN UNA
BRIDA ADICIONAL, EN ESTE CASO PÁSELO DESPUÉS DE LA BRIDA SUPERIOR.
RECOLOQUE NOVAMENTE A FLANGE SUPERIOR. ALGUNS MODELOS POSSUEM
FLANGE ADICIONAL, NESTE CASO COLOQUE-A EM SEGUIDA DO FLANGE SUPE-
RIOR.
4
5
LOCK THE SHAFT WITH THE ALLEN WRENCH, ATTACH THE SPOOL AND THREAD
COUNTER-CLOCKWISE UNTIL LOCKING;
CIERRE EL EJE CON LA LLAVE ALLEN, ENCAJE EL CARRETE Y ROSQUE EN SENTIDO
ANTIHORARIO, HASTA EL BLOQUEO;
TRAVE O EIXO COM A CHAVE ALLEN, ENCAIXE O CARRETEL E ROSQUEIE EM SENTI-
DO ANTI-HORÁRIO, ATÉ O TRAVAMENTO;
