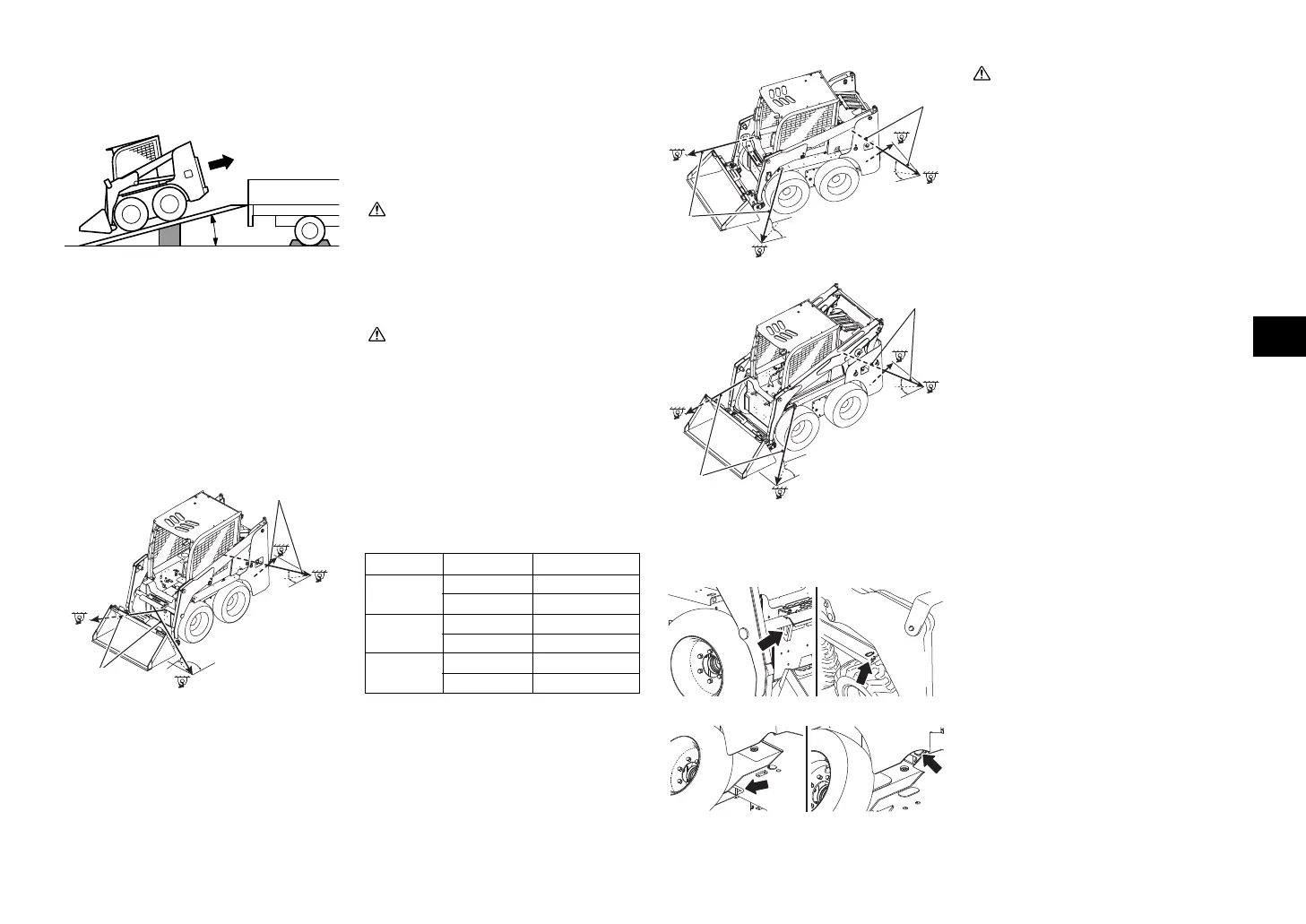

運輸
(1) 小於 15°
運輸時可使用特殊的平臺裝卸車輛。當跳板
已被使用時，請務必安全操作並注意以下事
項。
1. 關閉發動機，啟動卡車的停車制動並控
制輪胎。
2. 設置左右跳板鏈結卡車與車輛。
警告
使用 450mm 以上足以承受車輛重量的跳
板。使用適當的工具將跳板與卡車台板牢固
鏈結。將其以同一水準位置安裝在左右兩
側，並將板的斜坡度控制在 15° 以內。
3. 上跳板前調節車輛方向，並依靠向後移
動將車緩慢卸下。
警告
• 在跳板上禁止調整方向。
• 安排一位嚮導人員，在上下跳板時務必
仔細操作。
4. 打開停止制動開關，使用鋼繩固定車身
與卡車台板並使用木塊防止車輛移動。
當鏟鬥接近卡車台板時，請按以下說明
將機身與卡車台板固定。
固定方法
使用以下方法將車體固定在卡車台板上。
繩索的固定角度及張力如下表。
（參考）
(1)
β
β
α
α
(3)
(2)
(1)
＜固定角度＞ ＜固定繩索張力＞
30-5SDK5
(1) -α: 28°/ β: 70° (1) :1565kgf
(2) -α: 20°/ β: 40° (2) : 785kgf
30-5SDK8 · 9
(1) -α: 42°/ β: 45° (1) :1310kgf
(2) -α: 15°/ β: 40° (2) :1295kgf
30-5SDK10 · 11
(1) -α: 37°/ β: 45° (1) :1390kgf
(2) -α: 15°/ β: 40° (2) :1405kgf
(3) 30-5SDK5
(4) 30-5SDK8· 9
(5) 30-5SDK10· 11
(6) 30-5SDK5
(7) 30-5SDK8· 9· 10· 11
警告
使用拖車時，請使用足夠強勁的繩索。
當昇降車輛時，請使用昇降用吊鉤 （可選
項）。
（前側）(30-5SDK5)
繩索穿過構造前部兩側的孔，將車體牢牢固
定在卡車台板上。
（前側）(30-5SDK8· 9· 10· 11)
繩索穿過擋板兩側的孔，將車體牢牢固定在
卡車台板上。
（後側）
繩索穿過左右後部吊鉤，固定在台板上。
β
β
α
α
(4)
(2)
(1)
β
β
α
α
(5)
(2)
(1)
(6) (7)
(6) (7)
