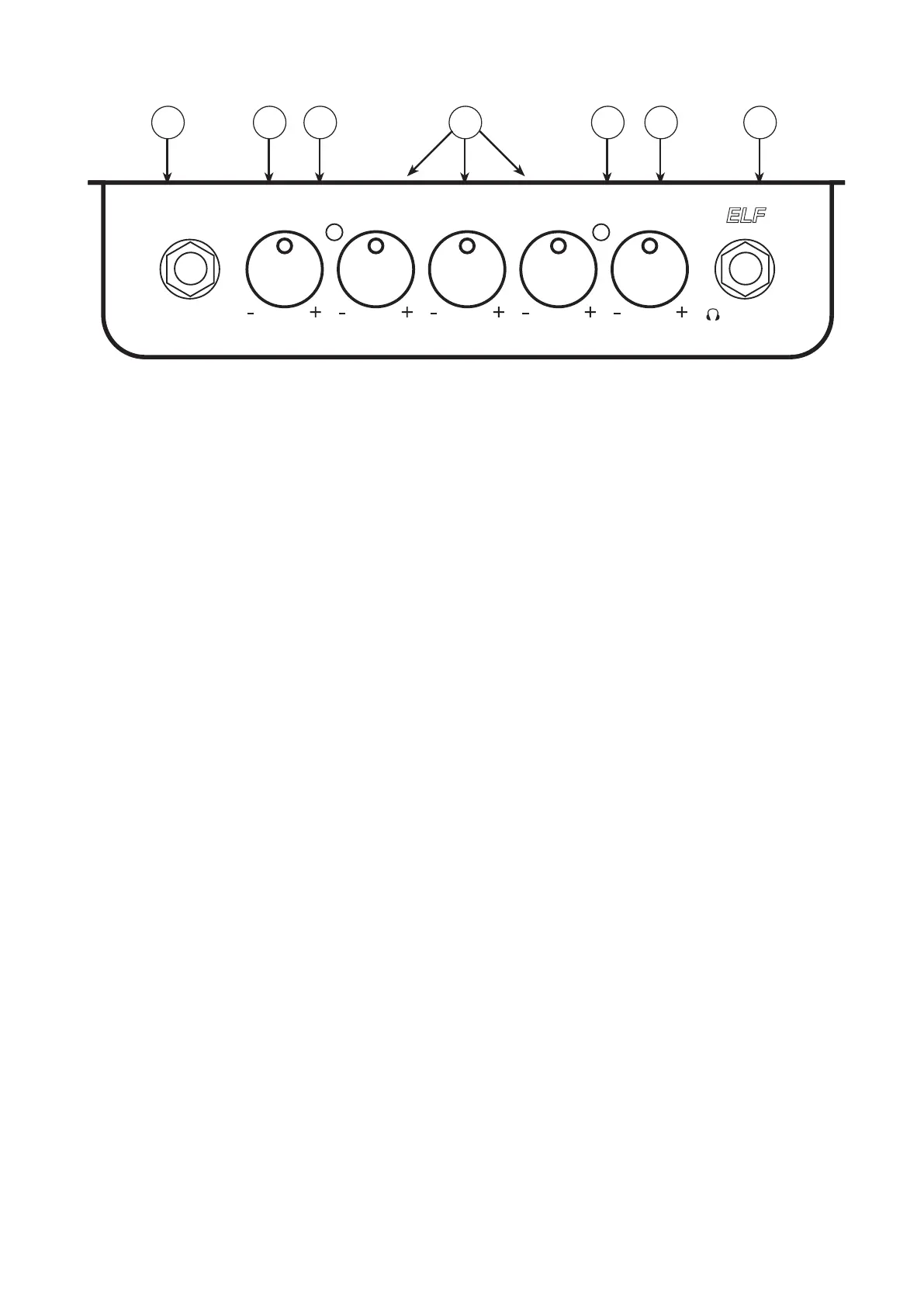

(1) prise d'entrée
Ceci consiste à connecter le fil de jack 1/4 ”de votre instrument. Alternativement, si des unités d’effet sont utiliséesavant
l'amplificateur, la sortie de la dernière unité est connectée ici.
L’expérience nous a montré que toutes les fiches jack 1/4 ”ne sont pas identiques, nous recommandons donc
l’utilisation exclusive deJacks 1/4 ”de haute qualité pour des performances sonores optimales et une connexion fiable.
(2) Commande rotative GAIN
Ceci permet de régler le gain de l'étage d'entrée de l'amplificateur. Le réglage de ce contrôle est le plus
importantsur l'ensemble de l'unité. Il existe trois zones de fonctionnement du contrôle, qui peuvent être
confirmées visuellement paractivité de la LED de signalisation.
(3) LED DE SIGNALISATION
Lorsque le voyant est vert, le signal de l'instrument passe dans le préamplificateur sans compression. Quandla LED
commence à clignoter en rouge, de plus en plus de compression se produit dans le préampli lorsque la commande
GAIN est activée.Avancée. Le compresseur suit également les modifications apportées à l'égaliseur; Par conséquent, une
augmentation du réglage d'égalisationnécessiter une diminution du paramètre GAIN pour conserver la même quantité
de compression.
Lorsque le contrôle GAIN est au maximum dans le sens des aiguilles d’une montre, une distorsion
overdrive utile sur le plan musicalle circuit est engagé. Réduisez le VOLUME en conséquence lorsque vous
utilisez ce paramètre.
(4) BASS, MID et TREBLE EQ
Cette section est un contrôle de tonalité actif. Le réglage de ces boutons dans le sens des aiguilles d’une
montre à partir de la position centrale (0)le contenu de basse, moyenne ou haute fréquence. Un ajustement
dans le sens anti-horaire à partir de la position centrale (0) atténuerale contenu de basse, moyenne ou haute
fréquence.
(5) indicateur de puissance
LED verte indiquant que l’ampli est sous tension.
(6) Contrôle rotatif VOLUME
Ceci définit le niveau du signal envoyé à l'étage de sortie d'alimentation et à la sortie haut-parleur. Il doit être
réglé sur “0” lorsqueallumer l'amplificateur et augmenter lentement le volume de lecture souhaité pour éviter
tout niveau soudainchangements qui pourraient endommager votre audition. Lorsque la puissance maximale
est détectée, un circuit limiteur est activé,empêcher l'écrêtage excessif de l'amplificateur de puissance.
(7) prise casque
Cette prise stéréo 1/4 ”est destinée à la surveillance du lecteur. Pour une pratique silencieuse, débranchez
simplement la sortie haut-parleur etécoutez au casque.
