L'humidificateur à vapeur fournit de l'humidité sous forme de vapeur dans l'espace
traité par l'entremise des conduits du système de CVC. L'humidificateur génère
de la vapeur en énergisant deux électrodes qui se prolongent dans une cartouche
d'eau. Le courant s'écoulant entre les électrodes fait bouillir l'eau pour ainsi
créer de la vapeur. L'eau est introduite dans l'humidificateur grâce à un robinet
de remplissage vers un godet de remplissage situé dans la partie supérieure de
l'armoire. Le godet de remplissage sert de réservoir de débordement et fournit
un espace d'air entre l'humidificateur et la source d'eau. La cartouche de vapeur
est remplie à partir du fond. La cartouche est appuyée sur un godet d'évacuation
qui comprend un robinet de vidange. Les robinets de vidange et de remplissage
fonctionnent ensemble pour maintenir le niveau d'eau dans la cartouche et fournir
la capacité nominale de vapeur selon la conductivité électrique de l'eau et pour
tempérer l'eau d'évacuation. Reportez-vous à la Figure 1 pour une représentation
du système de remplissage et d'évacuation et de la cartouche.
La vapeur est fournie dans le flux d'air par un tube de dispersion monté dans les
conduits du système de CVC. Les ouvertures dans le tube de dispersion sont munies
de « tubelets
™
» (petits tubes) qui se prolongent dans le centre du tube. La conception
du tube de dispersion et des petits tubes distribue la vapeur dans une vaste zone du
conduit et retourne toute humidité condensée dans le boyau à vapeur.
PRINCIPES DU FONCTIONNEMENT

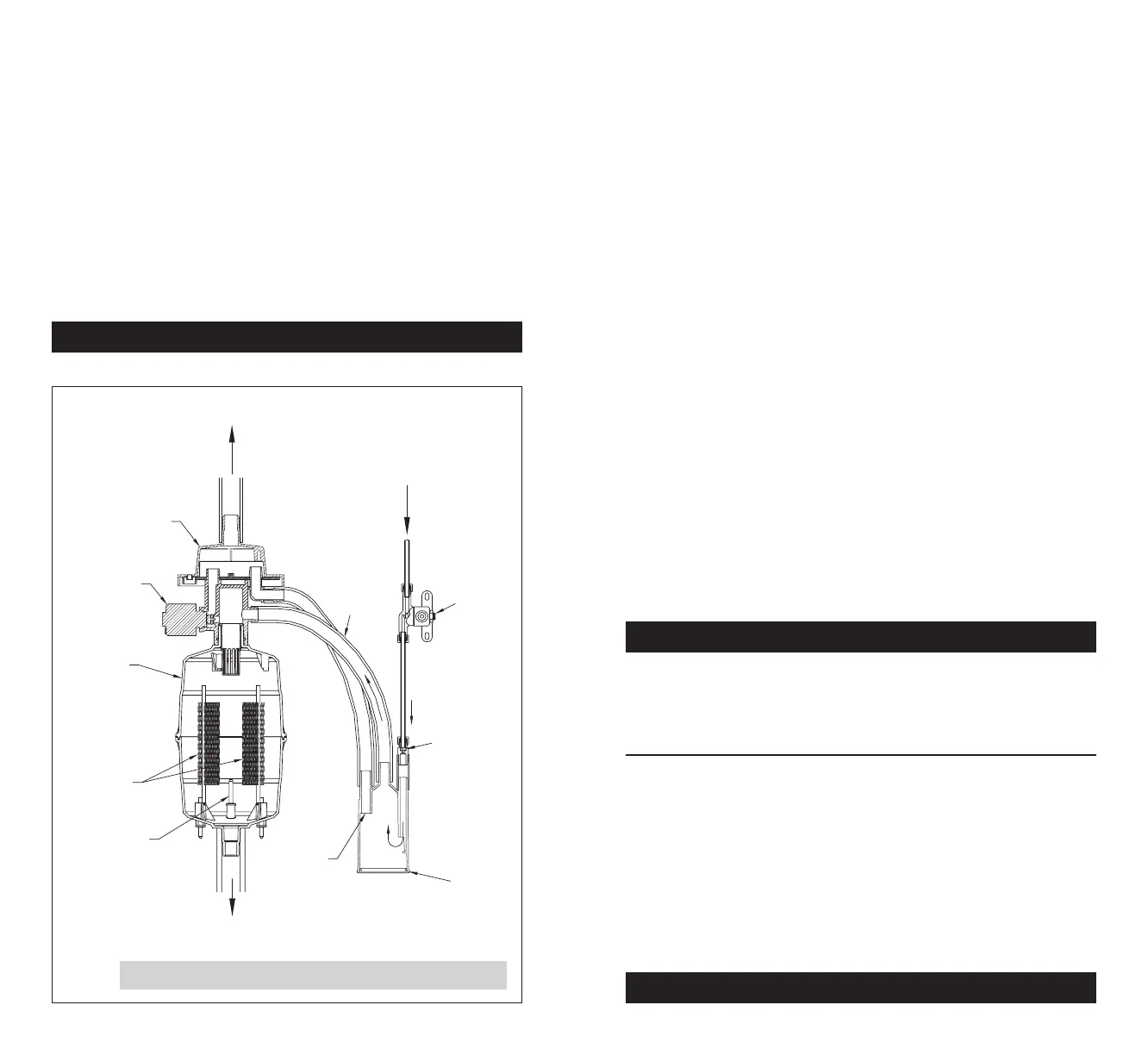

FIGURE 1 – Système de remplissage et d'évacuation et cartouche
90-1522
vapeur
Évacuation
Eau d'alimentation
Godet d'évacuatio
Robinet de
vidange
Cartouche
Électrodes
Capteur de
niveau élevé
d'eau
Orifice de
contrôle
du débit
Robinet de
remplissage
d'admission
Débordement
Remplissage
Godet de
remplissage
Merci d'avoir acheté un humidificateur à vapeur. Nous vous remercions d'avoir fait
cet achat et nous sommes heureux d'ajouter votre nom à notre liste grandissante
de clients. Vous avez investi dans l'équipement de la plus haute qualité qui soit.
Votre humidificateur nécessitera un entretien périodique pour assurer une
performance uniforme ininterrompue. Reportez-vous à la page 10.
Veuillez prendre quelques minutes pour lire ce livret. Cela vous permettra de
vous familiariser avec les bienfaits de l'humidificateur et vous aidera à comprendre
l'entretien de routine qui sera requis.
INTRODUCTION
Des cartouches de vapeur de rechange sont offertes par votre installateur.
Utilisez seulement la pièce de rechange authentique numéro 8043RP ou
8043LCRP.
SÉQUENCE DU FONCTIONNEMENT
Lorsque la commande de l'humidificateur détecte une humidité inférieure à la
valeur de réglage, et à condition que l'humidificateur soit en marche et que le
ventilateur de l'unité intérieure fonctionne, le contrôleur interne de l'humidificateur
active les électrodes et mesure le courant circulant dans l'eau entre elles. Le
contrôleur ajuste le niveau d'eau dans la cartouche par l'entremise du robinet
de remplissage et du robinet de vidange pour maintenir un courant constant.
Le niveau d'eau de fonctionnement dans la cartouche dépend de la teneur en
minéraux de l'eau, ce qui détermine la conductivité.
Un relais est fourni avec l'humidificateur pour permettre à la commande de mettre
le ventilateur de l'unité intérieure en marche en cas d' appel d'humidité.
