Trevi SCD 5751 DAB - Wiring Connections; ISO Connector Details

2
SCD 5751 DAB
A ALIMENTAZIONE
1. Libero
2. Libero
3. Libero
4. Alimentazione permanente
+12V (alla batteria)
5. Uscita antenna elettrica
+12V
6. Libero
7. Alimentazione principale
+12V (al quadro)
8. Massa (negativo)
B ALTOPARLANTI
1. + Posteriore destra
2. - Posteriore destra
3. + Anteriore destra
4. - Anteriore destra
5. + Anteriore sinistra
6. - Anteriore sinistra
7. + Posteriore sinistra
8. - Posteriore sinistra
A POWER SUPPLY
1. Free
2. Free
3. Free
4. Memory (permanent supply)
5. Auto antenna OUTPUT
6. Free
7. Main supply (positive)
8. Ground (negative)
B LOUDSPEAKERS
1. + Rear right
2. - Rear right
3. + Front right
4. - Front right
5. + Front left
6. - Front left
7. + Rear left
8. - Rear left

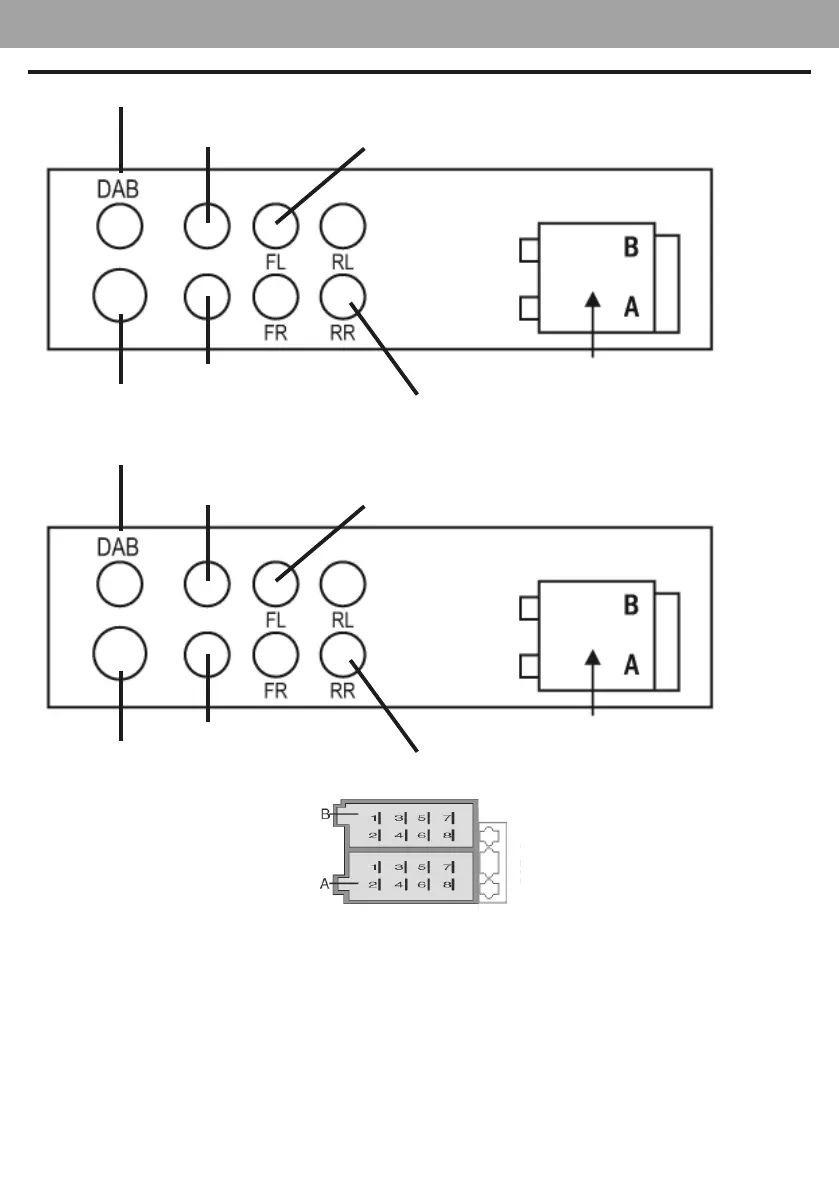

CONNESSIONI - WIRES CONNECTION
FUSE 10A
CONNESSIONI - WIRES CONNECTION
SUB 2 OUT
USCITA AUDIO RL/RRRCA POSTERIORE
USCITA AUDIO FL/FR RCA ANTERIORE
INGRESSO ANTENNA FM
CONNETTORE ISO
INGRESSO ANTENNA DAB
SUB 1 OUT
SUB 2 OUT
RCA FL/FR Audio output
ISO connector
DAB Antenna
SUB 1 OUT
RCA RL/RR Audio output
FM Antenna
