SCD 5753 DAB

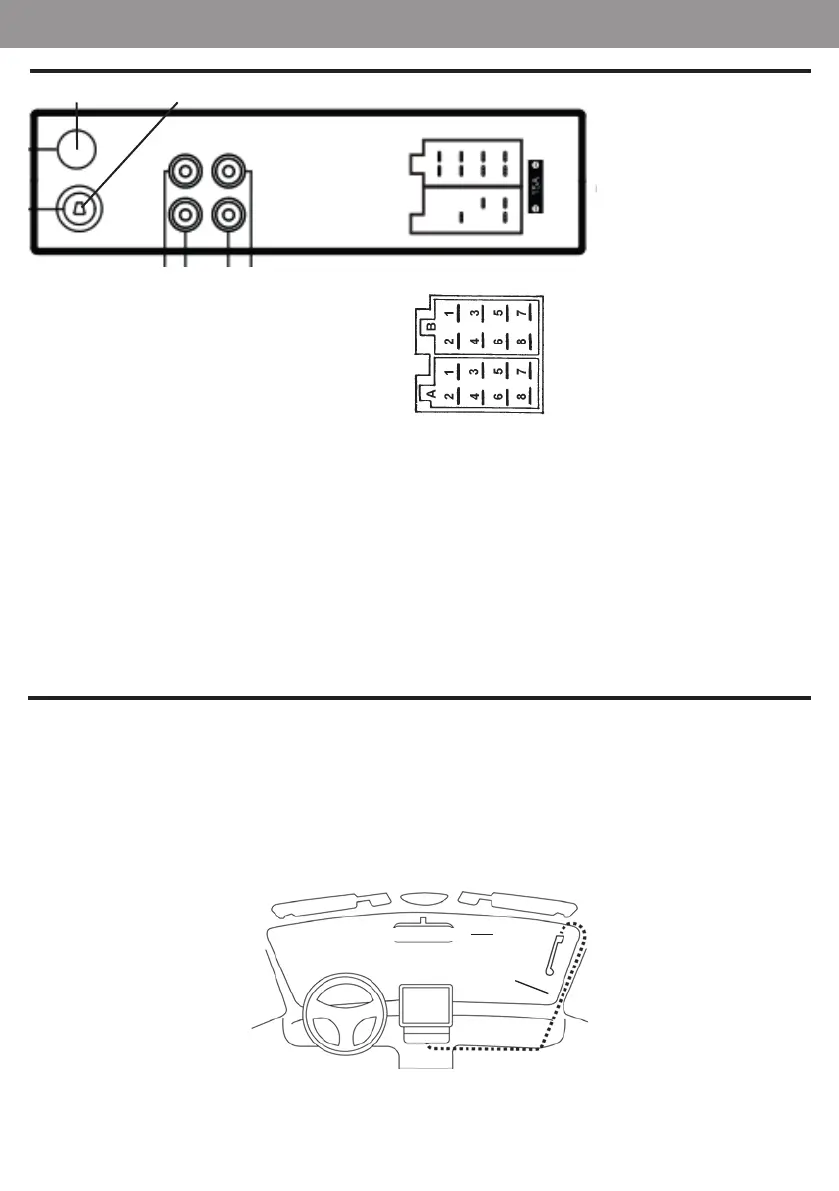

CONNEXIONS
INSTALLATION DE L'ANTENNE DAB
Pour cette opération, contactez un installateur professionnel.
1. L'antenne DAB fournie doit être installée sur le pare-brise avant en position verticale (voir gure).
2. Nettoyez la vitre à l'endroit où vous souhaitez xer l'antenne.
3. Retirez délicatement le lm protecteur de l'adhésif sur l'antenne et placez-le à l'endroit choisi. L'antenne doit être po-
sitionnée de manière à ce que le contact de masse puisse se propager sur la carrosserie métallique de la voiture (il
n'est pas nécessaire d'enlever la peinture).
4. Placez le câble (longueur 3 m) à l'intérieur du tableau de bord de la voiture jusqu'à ce que vous atteigniez la position de
la radio. Connectez le câble avec le connecteur doré à l'entrée d'antenne DAB à l'arrière de l'autoradio et xez-le en
vissant le connecteur. Si un deuxième câble noir plus n est présent, il doit être connecté à l'alimentation principale
+ 12V (clé).
Antenna DAB
A ALIMENTATION
1. Gratuit
2. Gratuit
3. Gratuit
4. Mémoire (alimentation per-
manente)
5. SORTIE d'antenne automatique
6. Gratuit
7. Alimentation principale (po-
sitive)
8. Terre (négatif)
B ENCEINTES
1. + Arrière droit
2. - Arrière droit
3. + Avant droit
4. - Avant droit
5. + Avant gauche
6. - Avant gauche
7. + Arrière gauche
8. - Arrière gauche
CONNEXIONS FILAIRES
Mise en garde:
- N'installez pas l'antenne dans une position qui obstrue la vue du conducteur.
- Ne placez pas le câble et l'antenne là où ils pourraient interférer avec le bon fonctionnement de l'AirBag ou d'autres
dispositifs de sécurité ou où ils pourraient gêner la conduite du véhicule.
- L'utilisation sur du verre blindé réduit les performances de l'antenne.
ANTENNA DAB
FM ANTENNA
SORTIES AUDIO RCA
FL : pré-sortie audio avant gauche
FR : pré-sortie audio avant droite
RL : pré-sortie audio arrière gauche
RR : pré-sortie audio arrière droite
CONNECTEUR ISO
