34
SCD 5753 DAB

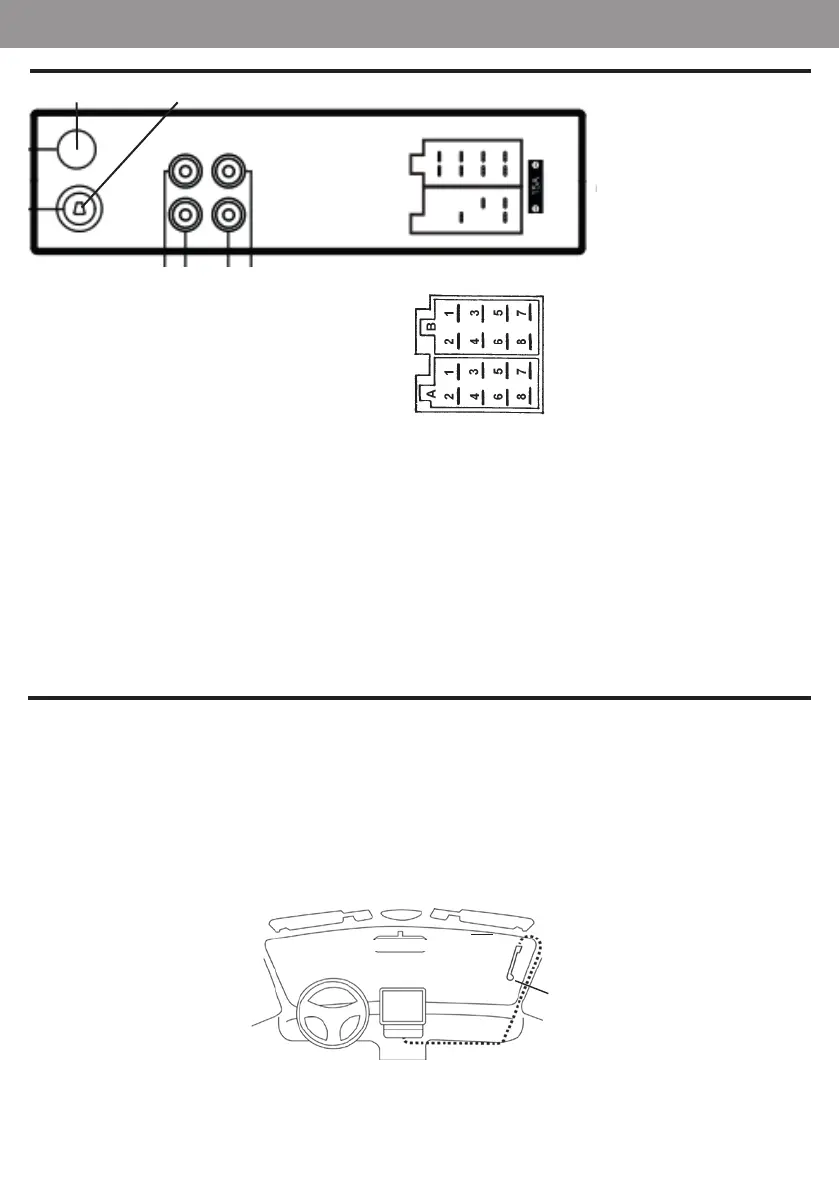

DRAHTVERBINDUNGEN
INSTALLATION EINER DAB-ANTENNE
Wenden Sie sich für diesen Vorgang an einen professionellen Installateur.
1. Die mitgelieferte DAB-Antenne muss senkrecht an der Frontscheibe montiert werden (siehe Abbildung).
2. Reinigen Sie das Glas dort, wo Sie die Antenne anbringen möchten.
3. Entfernen Sie vorsichtig die Schutzfolie vom Kleber auf der Antenne und platzieren Sie sie an der ausgewählten Stelle.
Die Antenne muss so positioniert werden, dass sich der Massekontakt auf der Metallkarosserie des Autos verteilen
kann (es ist kein Entfernen des Lacks erforderlich).
4. Verlegen Sie das Kabel (Länge 3 m) im Armaturenbrett des Autos, bis Sie die Position des Radios erreichen. Verbinden
Sie das Kabel mit goldenem Stecker mit dem DAB-Antenneneingang auf der Rückseite des Autoradios und sichern
Sie es durch Verschrauben des Steckers. Wenn ein zweites dünneres schwarzes Kabel vorhanden ist, muss es an die
Hauptstromversorgung + 12 V (Schlüssel) angeschlossen werden.
Antenna DAB
DRAHTVERBINDUNGEN
Vorsicht:
- Installieren Sie die Antenne nicht in einer Position, die die Sicht des Fahrers behindert.
- Verlegen Sie das Kabel und die Antenne nicht dort, wo sie die ordnungsgemäße Funktion des Airbags oder
anderer Sicherheitseinrichtungen beeinträchtigen oder das Fahren des Fahrzeugs behindern könnten.
- Der Einsatz auf abgeschirmtem Glas reduziert die Antennenleistung.
A ENERGIEVERSORGUNG
1. Kostenlos
2. Kostenlos
3. Kostenlos
4. Speicher (Dauerleistung)
5. Automatischer Antennenausgang
6. Kostenlos
7. Hauptstrom (positiv)
8. Erde (negativ)
B-LAUTSPRECHER
1. + Rechter Rücken
2. - Rechts hinten
3. + Vorne rechts
4. - Vorne rechts
5. + Vorne links
6. - Vorne links
7. + Links hinten
8. - Links hinten
ANTENNA DAB
FM ANTENNA
RCA-AUDIO-AUSGÄNGE
FL: Audio-Pre-Out vorne links
FR: Audio-Pre-Out vorne rechts
RL: Audio-Pre-Out hinten links
RR: Audio-Pre-Out hinten rechts
ISO-ANSCHLUSS
