44
SCD 5753 DAB

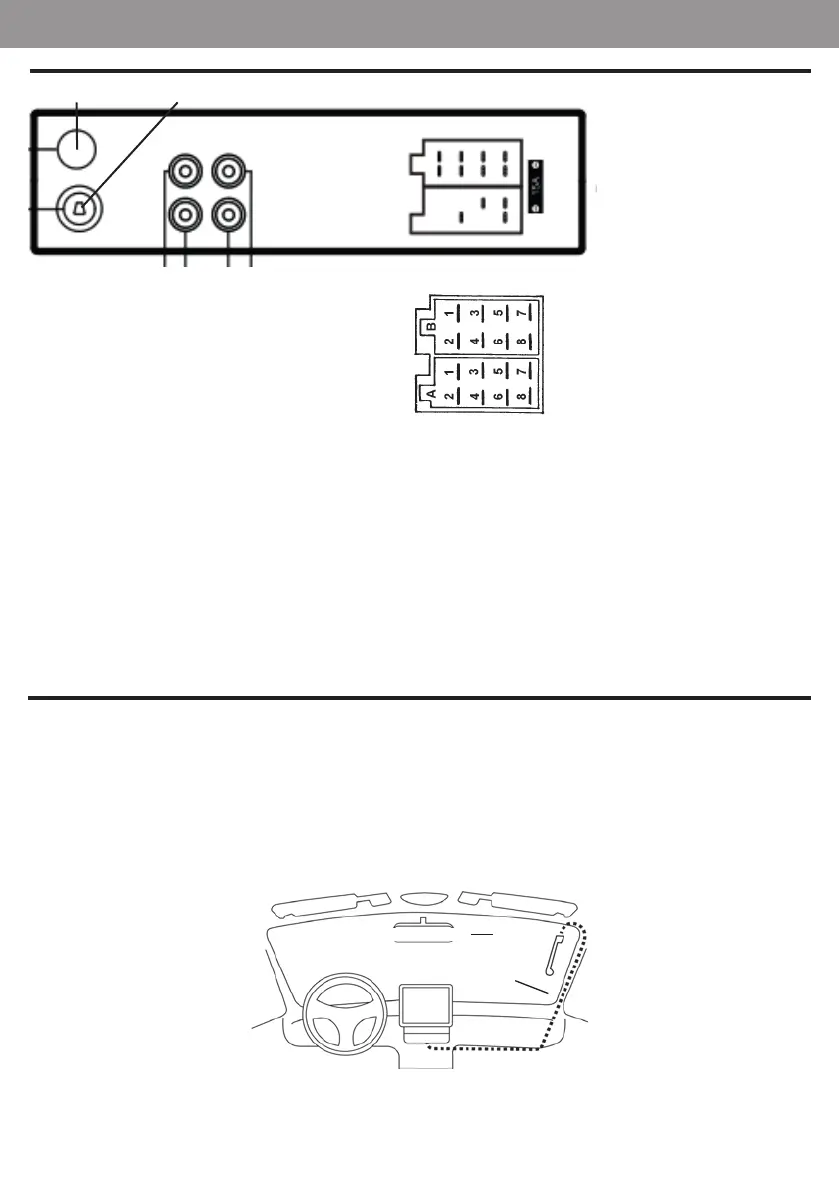

CONEXIONES DE CABLES
INSTALACIÓN DE ANTENA DAB
Para esta operación, póngase en contacto con un instalador profesional.
1. La antena DAB suministrada requiere instalación en el parabrisas delantero en posición vertical (ver gura).
2. Limpie el vidrio donde desea colocar la antena.
3. Retire con cuidado la película protectora del adhesivo de la antena y colóquela en el lugar elegido. La antena debe colo-
carse de modo que el contacto con el suelo se extienda sobre la carrocería metálica del automóvil (no es necesario
quitar la pintura).
4. Coloque el cable (longitud 3 m) dentro del tablero del automóvil hasta llegar a la posición de la radio. Conecte el cable
con conector dorado a la entrada de antena DAB en la parte trasera de la autorradio y asegúrelo atornillando el co-
nector. Si hay un segundo cable negro más delgado, debe conectarse a la fuente de alimentación principal + 12V (clave).
Antenna DAB
Precaución:
- No instale la antena en una posición que obstruya la vista del conductor.
- No coloque el cable y la antena donde puedan interferir con el correcto funcionamiento del AirBag u otros
dispositivos de seguridad o donde puedan dicultar la conducción del vehículo.
- El uso sobre vidrio blindado reduce el rendimiento de la antena.
A ALIMENTACIÓN
1. Gratis
2. Gratis
3. Gratis
4. Memoria (poder permanente)
5. SALIDA automática de antena
6. Gratis
7. Alimentación principal (positiva)
8. Tierra (negativo)
B ALTAVOCES
1. + Espalda derecha
2. - Trasero derecho
3. + Delantero derecho
4.- Delantero derecho
5. + Delantero izquierdo
6. - Delantero izquierdo
7. + trasero izquierdo
8. - Trasero izquierdo
CONEXIONES CABLEADAS
ANTENNA DAB
FM ANTENNA
SALIDAS DE AUDIO RCA
FL: preamplicador de audio frontal izquierdo
FR: preamplicador de audio frontal derecho
RL: preamplicador de audio trasero izquierdo
RR: preamplicador de audio trasero derecho
CONECTOR ISO
