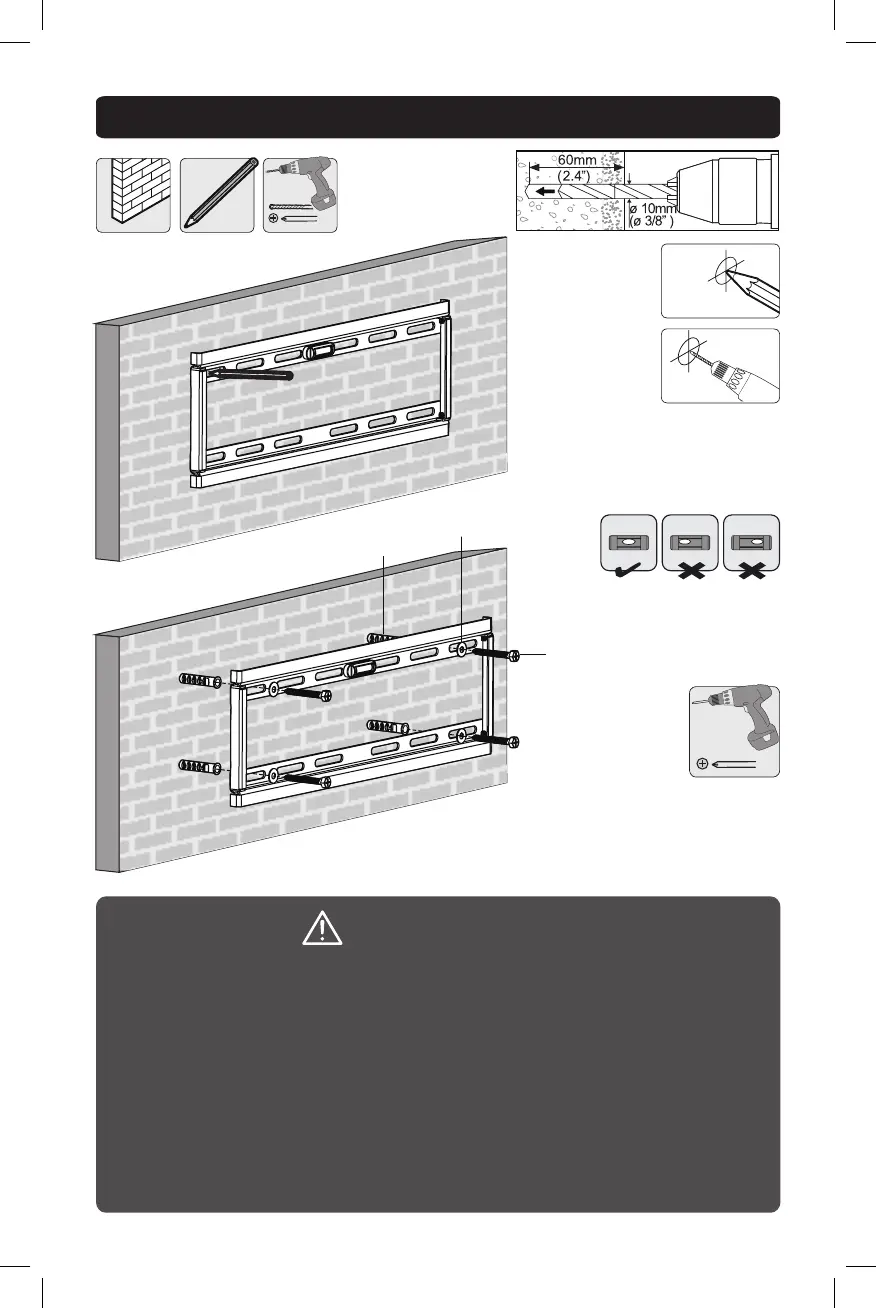

2b. Instalación sobre Ladrillos Sólidos o Bloques de Concreto
Taquete
Arandela D6
Tornillo de Anclaje
Marque la
posición exacta
de los
oricios de
instalación
Atornille la
placa de pared
montado en la
pared
Barrene los
oricios piloto
ADVERTENCIA
• Al instalar soportes de pared en una unidad de mampostería de concreto (conocida
también como bloques de concreto), verique que el espesor real del concreto sea de
al menos 35 mm (1-3/8”) a n de sujetar los anclajes para concreto. ¡NO TALADRE EN
LAS UNIONES DE MORTERO! Asegúrese de instalar la placa de pared ensamblada con
los taquetes para concreto, arandelas D6 y tornillos de anclaje incluidos en las secciones
sólidas de los bloques. Las secciones sólidas pueden encontrarse generalmente a 25
mm (1”) hacia el centro del bloque en cada extremo. Se sugiere utilizar un taladro
eléctrico a baja velocidad para barrenar el oricio en vez de un rotomartillo para evitar
rotura de la parte posterior del orificio al entrar en una sección hueca.
• Los instaladores deben vericar que la supercie de apoyo soporte con seguridad la
carga combinada del equipo y los accesorios y componentes agregados.
