Nota: Elija los tornillos, arandelas y espaciadores (si fueran
necesarios) apropiados de acuerdo a la distribución del
panel posterior de la pantalla.
• Coloque los soportes adaptadores tan cerca como sea
posible al centro de la pantalla.
• Asegure rmemente los soportes adaptadores en
la pantalla usando los tornillos y cualquier otro
componente accesorio necesario incluido en la unidad.
No apriete excesivamente los tornillos.

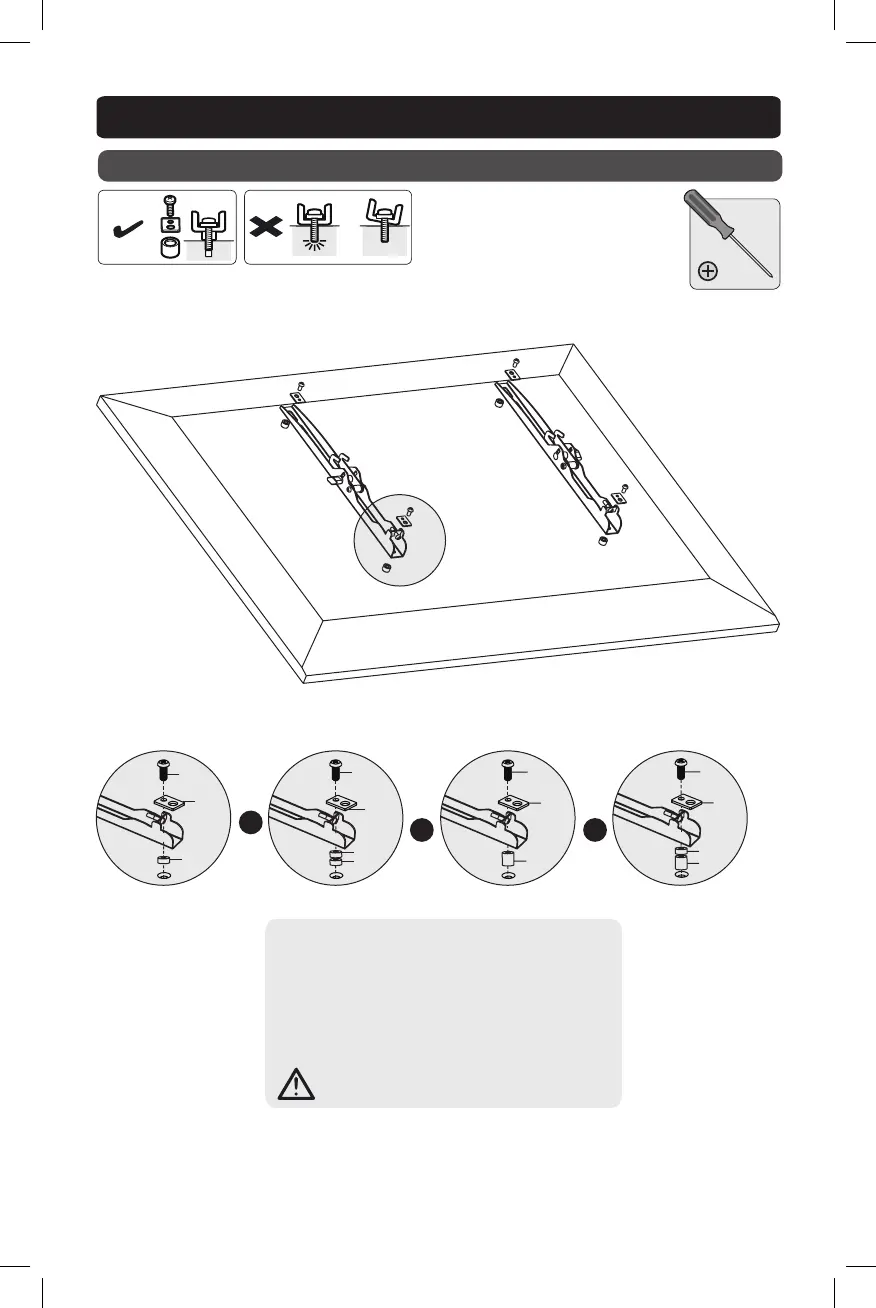

2. Instale los Soportes del Adaptador
2-2 Para Pantalla con Parte Posterior con insertos empotrados o para Acceder a Entradas de A/V
o o
o
TV
TV TV
M8X20
Arandela
Arandela
Arandela
Arandela
Espaciador
Pequeño
Espaciador Pequeño
Espaciador Pequeño
Espaciador
Pequeño
Espaciador
Grande
Espaciador
Grande
M8X20
M6X30
M8X30
M6X30
M8X30
M6X30
M8X30
15
