Hinweis: Verwenden Sie je nach Layout der
Bildschirmrückwand die dafür geeigneten Schrauben,
Beilagscheiben und Abstandhalter (falls erforderlich).
• Positionieren Sie die Adapterhalterungen so nah wie
möglich an der Mitte des Bildschirms.
• Schrauben Sie die Adapterhalterungen unter Verwendung
der Schrauben und aller anderen notwendigen
Befestigungsteile, die mit der Einheit mitgeliefert werden,
sicher am Bildschirm fest.
Die Schrauben nicht überdrehen.

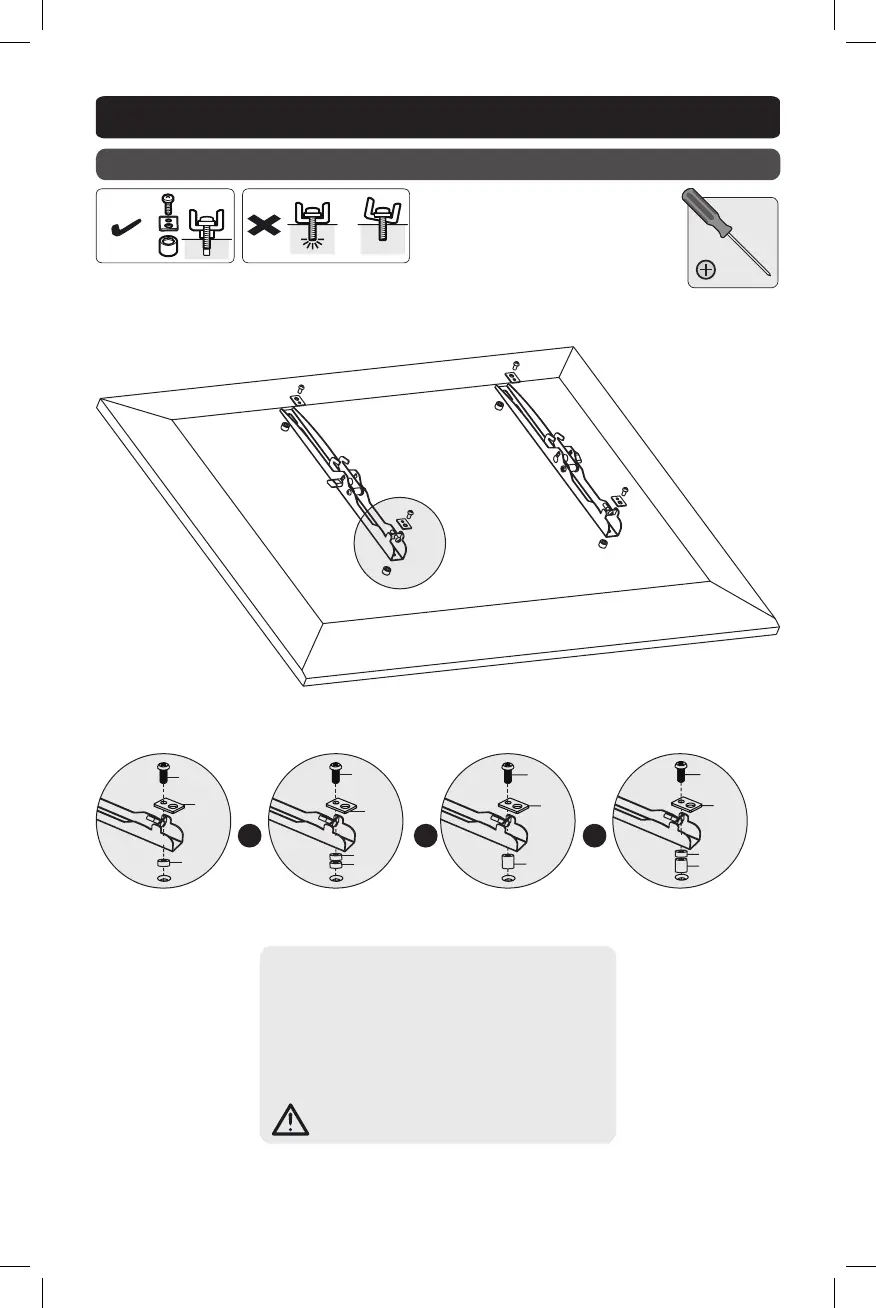

2. Installieren der Adapterhalterungen
2-2 Für versenkte Hinterfolie oder den Zugriff auf A/V-Eingänge
oder oderoder
TV
TV TV
M8X20
Beilag-
scheibe
Beilag-
scheibe
Beilag-
scheibe
Beilag-
scheibe
Kleiner
Abstandhalter
Kleiner
Abstandhalter
Kleiner
Abstandhalter
Kleiner
Abstandhalter
Großer
Abstandhalter
Großer
Abstandhalter
M8X20
M6X30
M8X30
M6X30
M8X30
M6X30
M8X30
39
