Tunstall 67005/94 - Page 4

User/Installation Instructions for Radio Smoke Detector
Model Number: 67005/94
D6707263A
Page 4 of 2
Bedienungs- und Montageanleitung für Funk-Rauchmelder
Bestell-Nr. 67005/94
Funksendemodul (869MHz)
Betriebs- und Alarmsignale
Signal
Signalton Leuchtdiode
Bedeutung
Kein Ton blinkt alle 40 s Automatischer Selbsttest, nor-
maler Betriebszustand
Lauter
Intervallton
blinkt Lokaler Rauchalarm oder Funk-
tionstest
Kurzer Signalton
alle 40 s
blinkt abwechselnd
mit dem Signalton
Störung / Verschmutzung
Kurzer Signalton
alle 40 s
blinkt parallel zum
Signalton
Batteriewechselanzeige
Der Rauchmelder ist mit einem Funksendemodul 869 MHz (SA6774)
ausgestattet. Dieses Funksendemodul sendet im Brandfall einen
Rauchalarm an das Tunstall Notrufgerät, von wo die Rufzentrale
alarmiert wird.
Funktionstest
Achtung: Der Rauchmelder erzeugt einen sehr
lauten und schrillen Ton, welcher das Gehör
schädigen kann. Halten Sie deshalb beim Funk-
tionstest einen Mindestabstand von 50 cm ein.
Führen Sie monatlich einen Funktionstest durch.
Gehen Sie dazu wie folgt vor:
Wartung und Pflege
1. Prüfen Sie, ob die LED blinkt.
Zur Gewährleistung der Funktionssicherheit des Rauchmelders über
einen langen Zeitraum, sollten Sie ca. halbjährlich
(oder bei Störungsmeldung) eine Wartung durchführen.
2. Drücken Sie mind. 1 Sekunde (s) den Lichtleiterstab (Prüftaste):
Ertönt der Signalton, arbeitet der Rauchmelder korrekt. Ertönt kein
Signalton, tauschen Sie bitte die Batterie gegen eine neue aus.
Gehen Sie dazu folgendermaßen vor:
- Nehmen Sie den Rauchmelder aus dem Sockel (entgegen dem
Uhrzeigersinn drehen) und entfernen Sie den Staub.

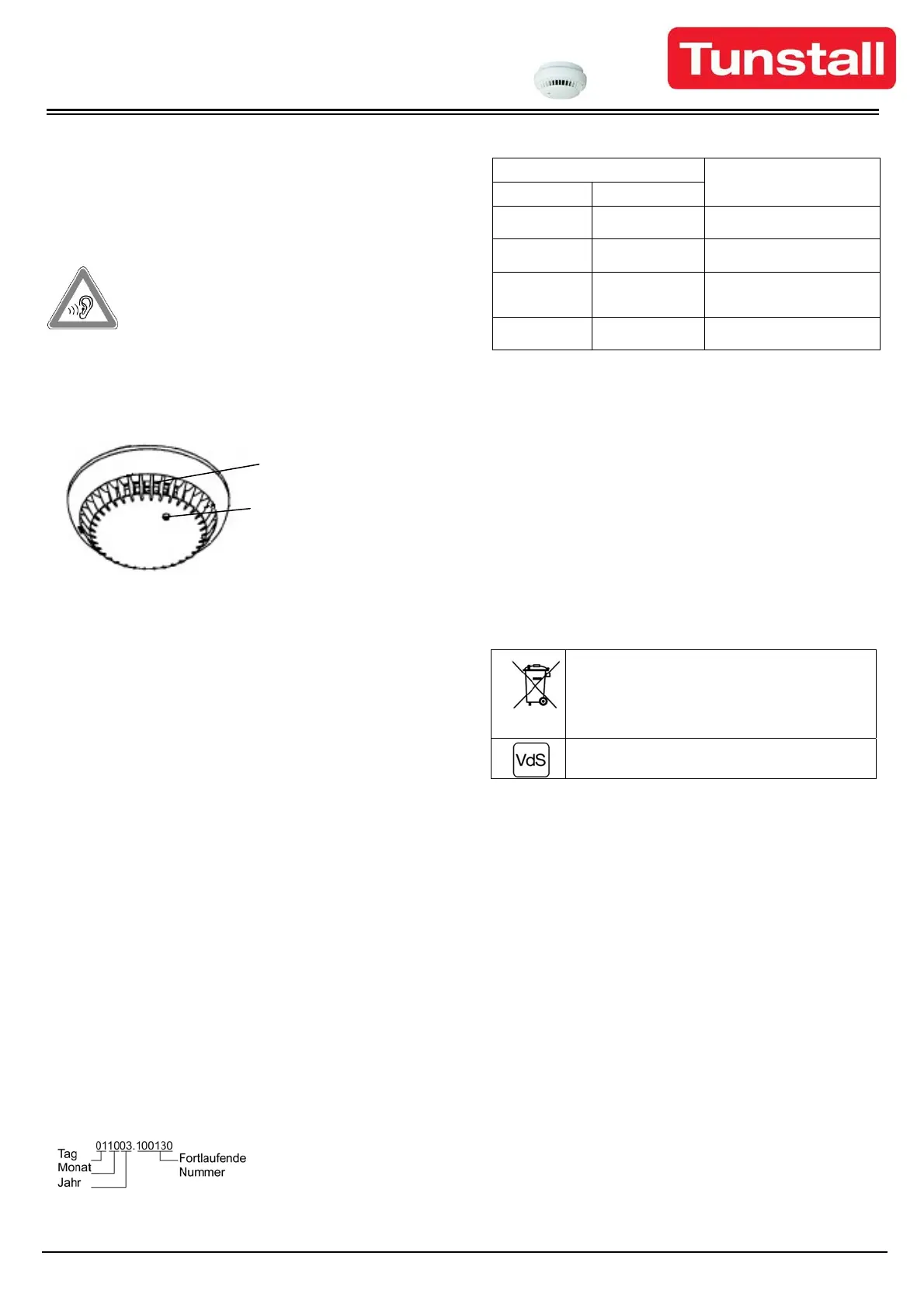

Raucheintritts-
Öffnungen
Lichtleiterstab (Prüftaste 8)
- Wischen Sie den Rauchmelder mit einem feuchten Tuch ab.
- Stecken Sie den Rauchmelder wieder in den Sockel und drehen
Sie ihn im Uhrzeigersinn, bis er einrastet.
Hinweis: Ohne eingelegte Batterie rastet der Rauchmelder im
Sockel nicht ein.
- Prüfen Sie, ob der automatische Selbsttest durchgeführt wird
(Rauchmelder blinkt ca. alle 40 Sekunden).
3. Führen Sie den Funktionstest anschließend erneut durch. Ertönt
immer noch kein Signalton, ist der Rauchmelder defekt und muss
durch einen neuen ersetzt werden.
- Führen Sie einen Funktionstest durch.
Bedeutung der Symbole
Tunstall Notrufgerät programmieren
Der durchgestrichene Abfallcontainer weist darauf
hin, dass das Produkt nicht zusammen mit dem
Haus- oder Geschäftsmüll entsorgt werden darf.
Trennen Sie es von dem Müll, damit wertvolle Res-
sourcen wieder recycelt und verwendet werden kön-
nen.
Produktzulassung nach der Norm EN 14604 und
VdS 2344 bei der VdS Schadensverhütungs GmbH.
Damit ein Rauchalarm von dem Tunstall Notrufgerät zur Rufzentrale
weitergeleitet werden kann, muss es entsprechend programmiert wer-
den. Befolgen Sie hierzu die Programmieranweisungen in dem Tech-
niker-Handbuch zu dem Tunstall Notrufgerät.
Um den Rauchmelder für die Programmierung auszulösen, drücken
Sie die Prüftaste (Lichtleiterstab) für mindestens 1 Sekunde. Ein Sig-
nalton ertönt und der Rauchmelder sendet ein Funksignal zu dem
Tunstall Notrufgerät. Testen Sie den Rauchmelder nach der Pro-
grammierung, indem Sie erneut die Prüftaste drücken, um sicherzus-
tellen, dass ein Notruf ausgelöst wird. Wenn kein Notruf ausgelöst
wird, prüfen Sie:
Technische Daten
Detektionsprinzip: .............................................................Tyndall-Effekt
- Batteriezustand? Voll/Leer?
Betriebsspannung (Gleichspannung): ...............................................9 V
- Rauchmelder defekt?
Alarmanzeige:...................................................... optisch und akustisch
- Tunstall Notrufgerät innerhalb der Funkreichweite des
Rauchmelders?
Erfüllte Vorschriften:...................................................... EN 14604:2005
Empfohlene Batterie bei Verwendung eines Funkmoduls: FDK CP-V9J
- Tunstall Notrufgerät korrekt programmiert?
z. B. die beiliegende Panasonic (Lithium-Block-Batterie 9V)..................
Batterielebensdauer der FDK CP-V9J bei 15 - 20ºC: .....bis zu 5* Jahre
Selbst- und Batterietest
Betriebstemperatur: ........................................................-10 bis +60 °C
Max. Überwachungsfläche:......................................60 m² bis 6 m Höhe
Der Rauchmelder erkennt Feuer frühzeitig an der Rauchentwicklung.
Individualanzeige: .....................................................................rote LED
Ein eigenständiger Selbsttest überprüft permanent die Funktion der
Rauchauswertung. Eventuelle Fehler werden durch Störungssignal
(Signalton und Leuchtdiode) angezeigt. Die Versorgungsspannung
wird kontinuierlich durch den Batterietest überprüft. Sinkt die Batteri-
espannung unter einen definierten Punkt, meldet der Rauchmelder 30
Tage lang, dass die Batterie gewechselt werden muss. Um die Sicher-
heit zu erhalten, ist der Rauchmelder innerhalb dieser 30 Tage voll
funktionsfähig. Lebensdauer der Batterie: ca. 5 Jahre. Nach jedem Bat-
teriewechsel ist der ordnungsgemäße Betrieb des Rauchmelders unter
Anwendung der Prüftaste 8 (Lichtleitstab) zu prüfen.
Signalton:..........................................................................>85 dB(A)/3m
Maße ohne Sockel (Ø x H): ............................................100 x 35,0 mm
Maße mit Sockel (Ø x H):................................................ 100 x 51,0 mm
Bohrlochabstand Sockel: ................................................28,0 - 65,0 mm
Gehäusematerial/Farbe: ......................................................... ABS/weiß
Funkreichweite:. abhängig von räumlichen Gegebenheiten bis zu 50 m
Lebensdauer Funkrauchmelder:...................................... max. 10 Jahre
VdS Zulassungen:............................... G 202042 und 0786-CPD-20681
EG-Konformität: .................................................................................CE
* typisch ohne Funkmodul
Seriennummer auf Typenschild
Bitte wenden Sie sich an:
Tunstall GmbH
Orkotten 66
D-48291 Telgte
Telefon: +49 25 04 / 7 01-0
Fax: +49 25 04 / 7 01-499
www.tunstall.de
e-mail: info@tunstall.de
Tauschen Sie alle Rauchmelder nach spätestens 10 Jahren aus.
Das empfohlene Austauschdatum befindet sich auf dem Typen-
schild!
