Anschluss an Turbelle
®
electronic Pumpen /
TUNZE
®
LEDs

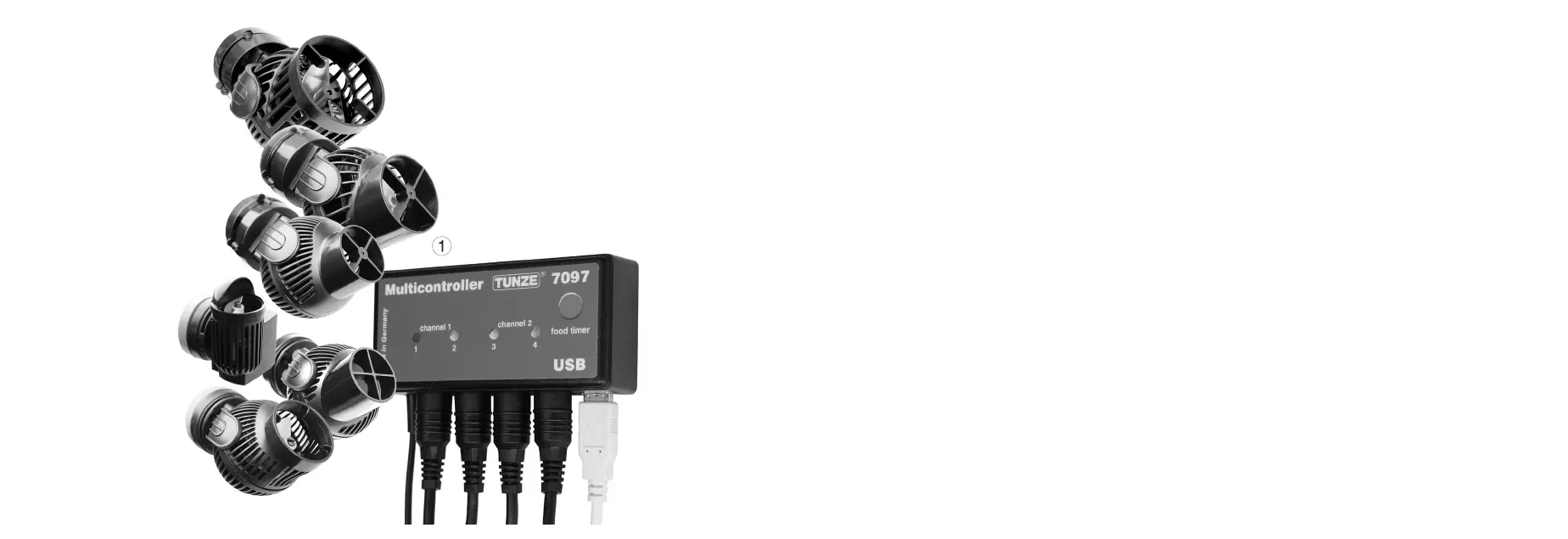

Der Multicontroller 7097 ist für den Betrieb mit allen Turbelle
®
electronic Pumpen (1) und TUNZE
®
LED konzipiert.
Anschlüsse: Vor jedem An- bzw. Abstecken der Verbindungskabel zur Pumpe / LED immer erst das Netzteil aus
der Netzsteckdose ziehen und spannungsfrei schalten (2). Der Multicontroller 7097 wird mit einem der 5-poligen
Verbindungskabel 7092.300 oder 5-poligen Y-Adapter Kabel 7090.300 an die Turbelle
®
Pumpe / TUNZE
®
LED
angeschlossen und mit Strom versorgt. Mit Hilfe des Y-Adapters können zwei Pumpen / LEDs pro Ausgang
angeschlossen werden bzw. bis zu acht Pumpen / LEDs oder vier Pumpen und vier LEDs können gleichzeitig
betrieben werden.
Der Multicontroller 7097 erkennt automatisch, ob eine Turbelle
®
Pumpe, TUNZE
®
LED oder Schaltsteckdose
7097.120 angeschlossen ist, d.h. der angeschlossene Kanal wird automatisch auf „Pump control“ oder „Light control“
zugeordnet.
Wichtiger Hinweis:
Pumpen und Schaltsteckdosen dürfen nie gemeinsam über ein Y-Kabel an einem Kanal angeschlossen werden. Es
können jedoch eine Pumpe und eine TUNZE
®
LED bzw. eine Schaltsteckdose und eine LED gemeinsam über das
Y-Kabel betrieben werden.
Bei Verwendung eines Y-Kabels können nur identische LED-Leuchten mit gleicher Stromspannung wie z.B. 2 x 8850
mit 24 V oder 2 x 8810 mit 12 V angeschlossen werden. Eine Kombination zwischen 24 V und 12 V ist nicht möglich.
