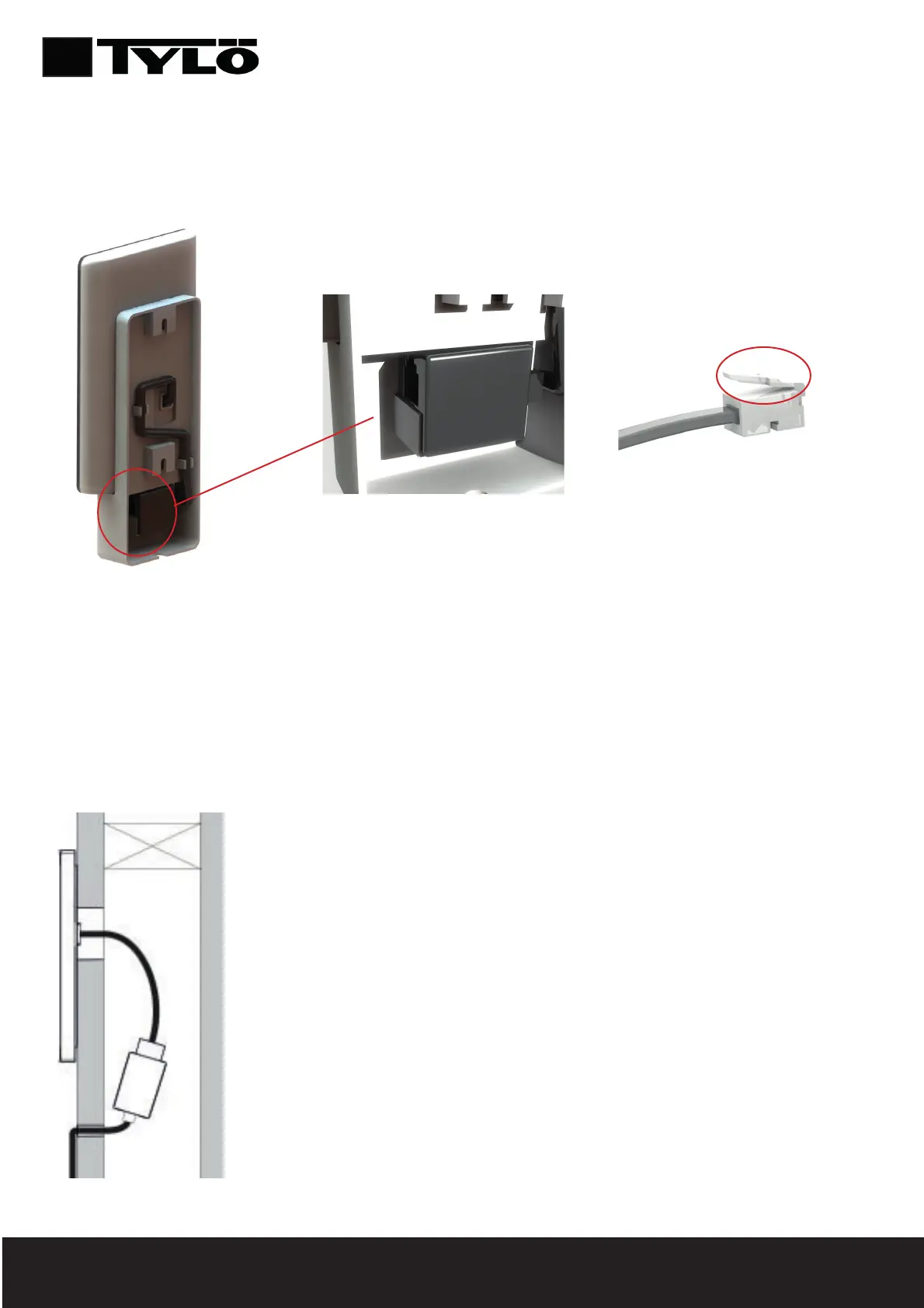

Fixera sladd och kontakt i konsolen (se bild 3 och 4). Tänk på att positionera kontakten enligt bild 5 så
att låstungan på RJ10 kommer uppåt (se bild 5). Montera upp panelen på väggen. Använd medföljande
manöverpanelsledning för att ansluta panelen till aggregatet. Ledningen går att korta om den är för lång och
använda medföljande extrakontakt. OBS det krävs specialtång för detta (crimptång för RJ10).
Bild 3
Bild 4 Bild 5
Montering utan konsol
Fäst det dubbelhäftande adhesivet på manöverpanelen. Innan panelen fästs mot vägg skall manöverpanelen
kopplas samman med aggregatet för kontroll att allt fungerar innan manöverpanelen permanent fästs mot
väggen. Därefter tas skyddet på adhesivet bort. Koppla därefter ihop manöverpanelen med ledningen, trä
genom kontakten genom hålet i väggen och tryck fast manöverpanelen mot väggen.
Vill man montera manöverpanelen utan konsol men behöver dra ledningen utanpå väggen kan följande
principlösning användas (Se bild 6). Detta gäller enbart för montering inne i bastu. Tänk på att hålet i väggen
där kontakten skall gå igenom måste vara minst 30 mm.
Bild 6
4
SV
