Fixera sladd och kontakt i konsolen (se bild 3 och 4). Tänk på att positionera kontakten enligt bild 5 så att
låstungan på RJ10 kommer uppåt (se bild 5). Montera upp panelen på väggen. Använd medföljande ma-
növerpanelsledning för att ansluta panelen till aggregatet. Ledningen går att korta om den är för lång och
använda medföljande extrakontakt. OBS det krävs specialtång för detta (crimptång för RJ10).

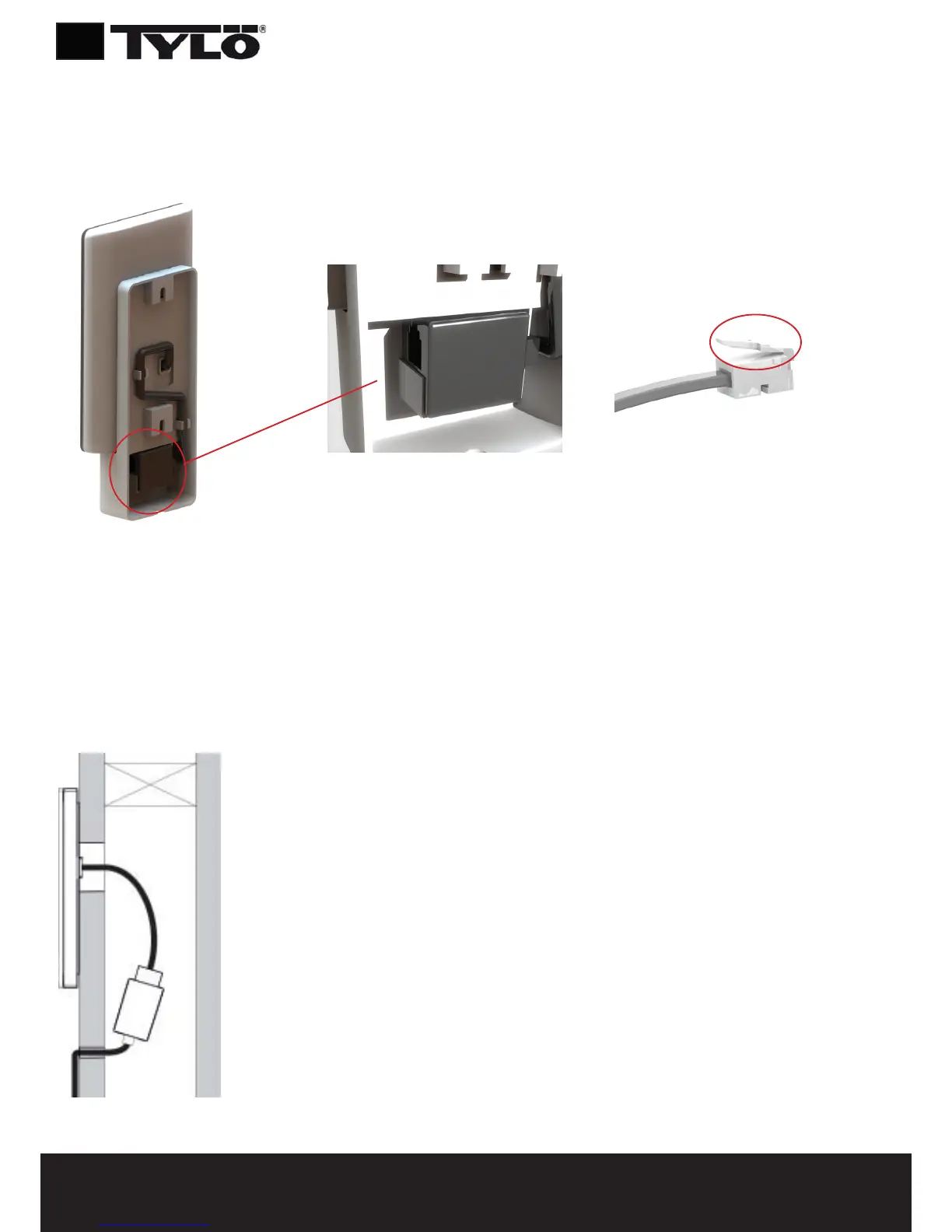

Bild 3
Bild 4 Bild 5
Montering utan konsol
Fäst det dubbelhäftande adhesivet på manöverpanelen. Innan panelen fästs mot vägg skall ma-
növerpanelen kopplas samman med aggregatet för kontroll att allt fungerar innan manöverpanelen
permanent fästs mot väggen. Därefter tas skyddet på adhesivet bort. Koppla därefter ihop manö-
verpanelen med ledningen, trä genom kontakten genom hålet i väggen och tryck fast manöverpa-
nelen mot väggen.
Vill man montera manöverpanelen utan konsol men behöver dra ledningen utanpå väggen kan
följande principlösning användas (Se bild 6). Detta gäller enbart för montering inne i bastu. Tänk
på att hålet i väggen där kontakten skall gå igenom måste vara minst 30 mm.
Bild 6
