NOTE :
Prêtez attention aux directives d’installation.
Étape 17 ：
K2
K2
J
J1
J2
K1
K1
K2
J
Q
w
V
J2
Q2
w
V
×2
J1
w
V
Q1

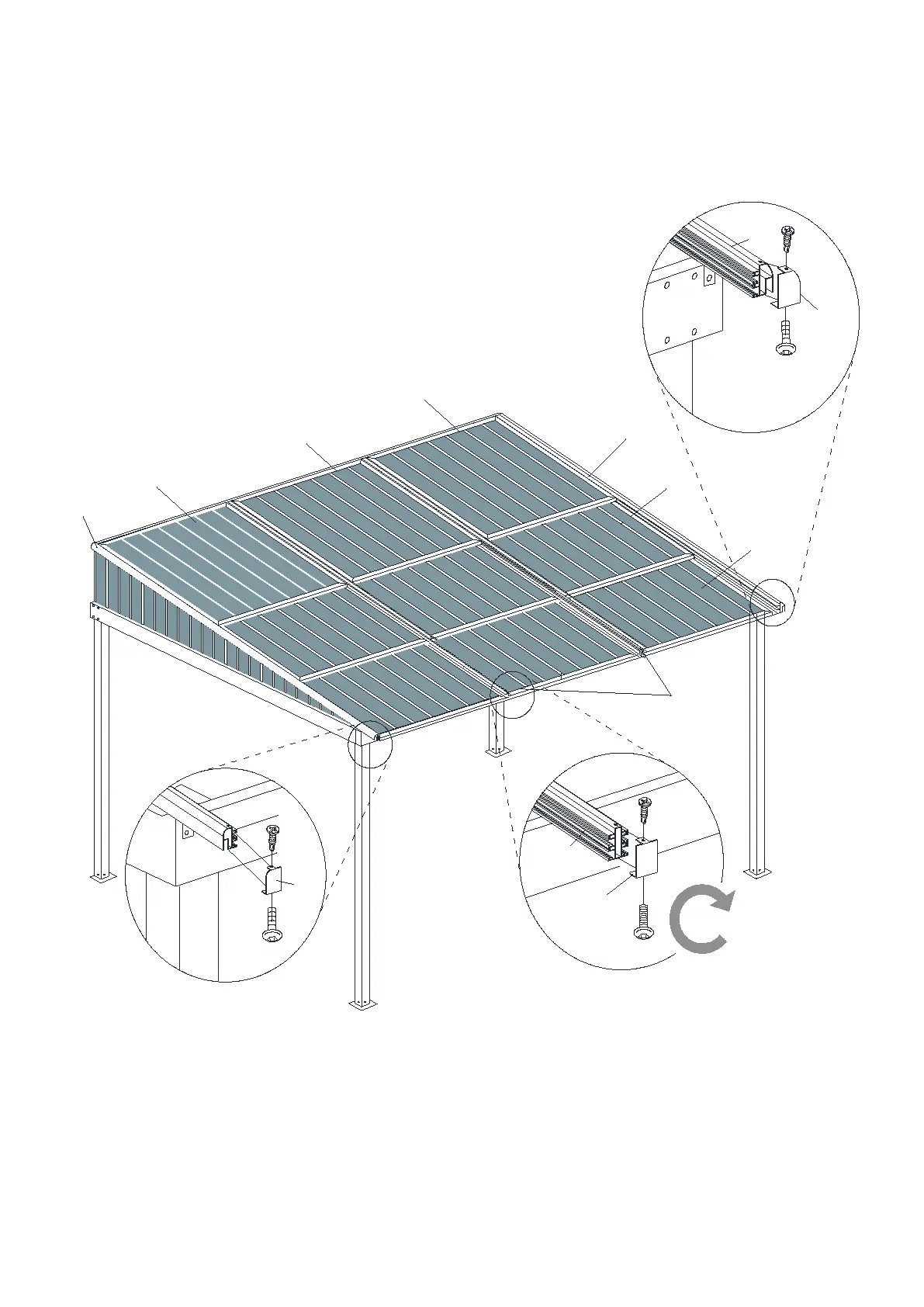

17.1. Fixez l’embout de finition (Q) sur la barre de coin pour le toit (J) avec une vis (V) et une vis (W).
Comme illustré.
17.2. Fixez l’embout de finition (Q1) sur la barre de coin pour le toit (J1) avec une vis (V) et une vis (W).
Comme illustré.
17.3. Fixez l’embout de finition (Q2) sur la barre de coin pour le toit (J2) avec une vis (V) et une vis (W).
Comme illustré.
