Uberhaus FZ-18D - Page 10

Écran d’affichage de la température ambiante
Panneau de commande
Télécommande
Boîtier de ventilateur
Grille avant
Assise du moteur
Cordon d’alimentation
Pied avant
Pied arrière
La base avant
La base arrière
Bouton de réglage de la vitesse
Bouton d’oscillation
Bouton de réglage du mode de vent
Bouton de la minuterie
Interrupteur
PIEZA
DESCRIPCIÓN
CANTIDAD
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Écran à DEL
10
Fig. 1

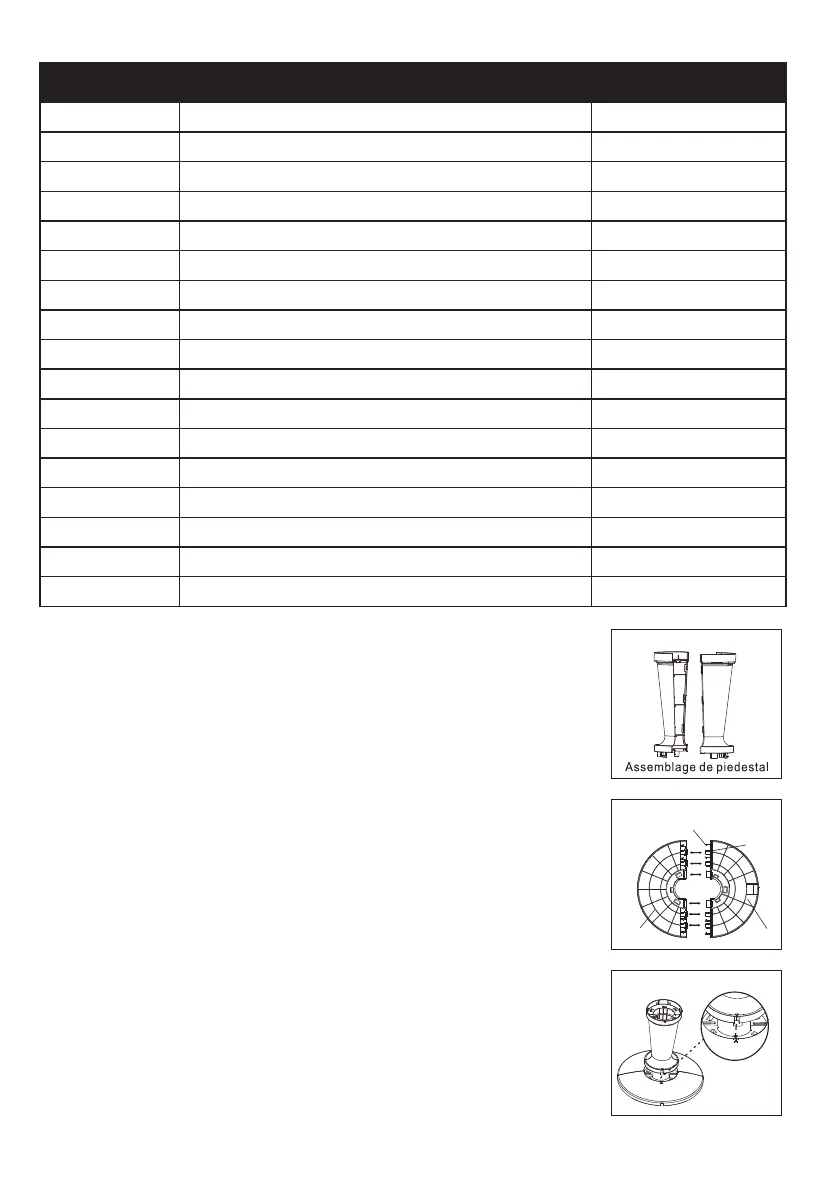

1. ASSEMBLAGE DE PIEDESTAL
Alignez les piédestaux avant et arrière pour
former le Pièdestal Assemblé et enclenchez-les
fermement (Fig. 1).
Fig. 3
J
I
Boucles
Piliers
Fig. 2
2. ASSEMBLAGE DE BASE
Alignez les deux parties de la base circulaire et
insérez les quatre piliers de la base arrière (J)
dans les quatre fentes de fixation de la base avant (I).
Assurez-vous que quatre boucles sont étroitement
liées et que les deux parties sont bien fixées. Il
devrait y avoir un “clic” lorsque les boucles sont
correctement connectées.(Fig.2)
3. FIXATION DE LA BASE ASSEMBLÉE AU
PIÉDESTAL ASSEMBLÉ
Alignez la rainure et la flèche sur la plus petite
extrémité du piédestal arrière avec la flèche sur
la base (près du bord central du piédestal).Et puis
poussez le piédestal assemblé dans la base,
le « clic » doit être entendu.Veuillez vous assurez
que trois boucles au bas du piédestal sont
étroitement liées à la base et que toutes les
connexions entre le piédestal et la base sont bien
serrées(Fig. 3).
