Instruções de operação
1. ON/OFF
Pressione o botão para ligar o equipamento de LCD. Mantenha pressionado para desligar o equipamento. Se
não utilizar o equipamento durante uns 3 minutos, ele desligará automaticamente.
2. Medida de nível
Ligue o equipamento e coloque-o de forma nivelada para medição.
3. Medida angular
Coloque o braço do nível para o ângulo e o braço base nivelados contra as bordas a serem medidas. A leitura mostrada
corresponde ao ângulo interno entre o braço do nível para o ângulo e o braço base.
4. Seleção do modo de medição de nível/ângulo
Ao ligar a ferramenta, ela trabalha no modo de medição de nível e ângulo. Os números no topo da tela indicam o ângulo
e os números na parte inferior da tela indicam o nível. Pressionar o botão MODE pode fazer com que a medição passe
para um modo diferente. Pressione para passar do modo de medição de nível e ângulo para somente medição de nível
ou somente medição de ângulo.
5. Seleção de unidade de medida de nível [° graus / % / mm/m / IN/FT]
Pressione o botão UNIDADE (UNIT) para obter o nível em diferentes unidades. Pressione para mudar as unidades de
exibição de ° graus para %, para mm/m para IN/FT. O ícone “ ” indica a posição atual do ângulo, para cima ou para
baixo, na posição horizontal ou vertical.
6. Medição do ângulo de nível relativo
Se o equipamento não estiver no nível, ele exibirá um valor na tela. Pressione brevemente o botão para definir o
ângulo do nível atual em zero e, assim, passar para o modo de medição do ângulo de nível relativo. Pressione o botão
novamente para desativar esta função.
7. Função de alarme sonoro
Pressione brevemente o botão , a tela mostrará o ícone do . O alarme sonoro soará na posição horizontal ou
na posição vertical. Pressione o botão novamente para desativar esta função.
8. Função de mitra
O botão MITRA (MITER) muda o ângulo medido e o converte no ângulo de corte de mitra. Essa medida é o ângulo que
precisa ser ajustado na serra de mitra para criar o ângulo de corte correto.
Medição correta Medição errada
R EF
PORTUGUÊS
Características e funções
• Faixa de medição de nível: 0° a 360°
• Faixa de medição do ângulo: 0° a 230°
• Unidade de nível (° graus / % / mm/m / IN/FT]
• Desligamento automático
• Luz de fundo LCD
• Seleção de alarme sonoro
• Função HOLD para fixar a medição na tela
Instruções de segurança
Leia e compreenda todas as instruções a seguir antes de usar esta ferramenta.
Aviso: evite as bordas afiadas. Tenha cuidado ao manusear o aparelho, é possível que se produzam ferimentos.
CUIDADO: esta ferramenta é um instrumento de medição de precisão. Deixá-la cair ou bater nela pode fazer com que
alguma função seja danificada ou ocorram leituras imprecisas no futuro.
Instalação da bateria
Para abrir a tampa da bateria, desparafuse a tampa e puxe-a. Insira a bateria de 9 V prestando atenção à polaridade.
Coloque a tampa em seu lugar e aperte os parafusos. Ligue o instrumento.
Nota: as baterias usadas (descarregadas) são resíduos perigosos e devem ser descartadas adequadamente. Retire as
baterias se não for usar o instrumento por um longo período.
MIT ER
UNI T
MOD E
HOL D
REF

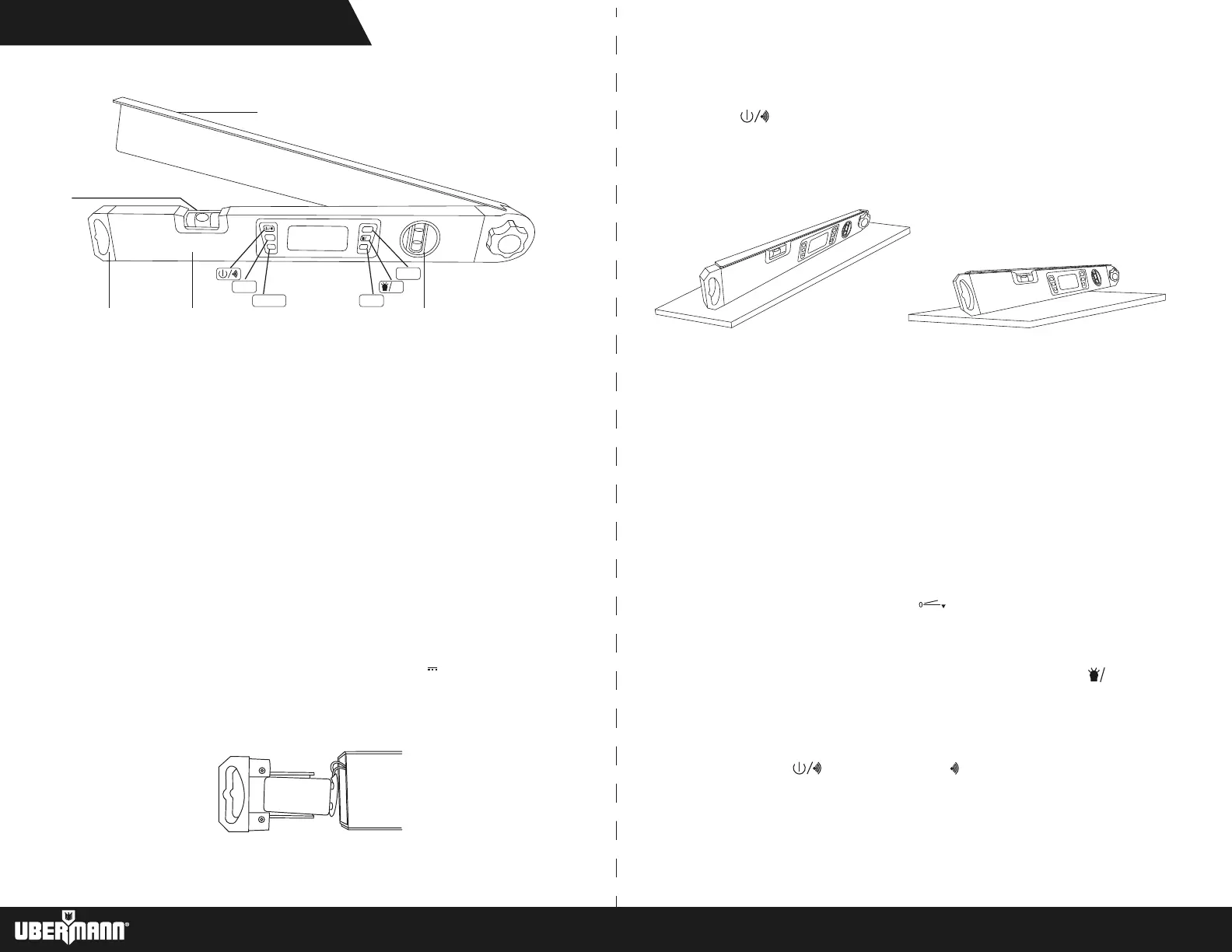

Braço do nível para o ângulo
Bolha para o nível horizontal
Bolha para o nível verticalBraço base
UNIDADE
MITRA
Compartimento da bateria
HOLD
MODO
RE F
