- 98 -
Tekniske data
Montering/afmontering af cykelholder på
køretøjet

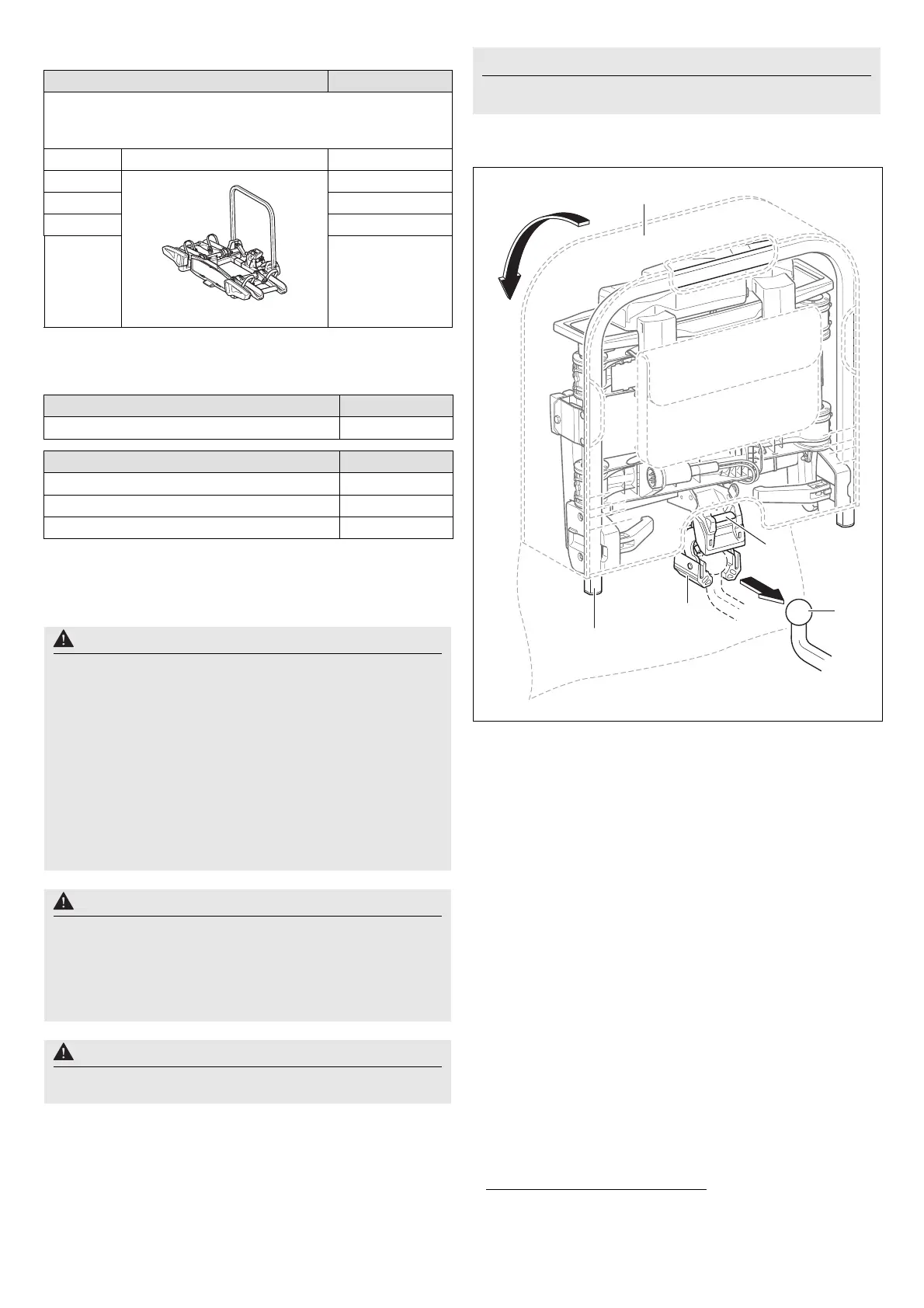

Montering af cykelholder på køretøjet
1. Åbn låget på tasken (18)
1
.
2. Tryk på sikringshåndtaget (11), så holderen (10) klapper ud.
3. Hold cykelholderen (1) lodret, og skub den kuglehovedet på
anhængertræk (19) med holderen (10).
4. Vip cykelholderen (1) ned, indtil det kan høres, at
sikringshåndtaget (11) går i indgreb.
Den røde markering på sikringshåndtaget (11) må ikke
længere kunne ses.
5. Kontrollér, om cykelholderen (1) er indstillet parallelt med
stødfangeren og nogenlunde parallelt med jorden.
Kontrollér, at cykelholderen (1) sidder fast ved at ryste den. Tag
efter behov cykelholderen (1) af, og montér den igen.
Maksimal belastning (bærelast)
Hvis køretøjet/anhængertrækket ikke har en D-værdi
a
(0), eller
hvis D-værdien er ≥ 5,3 kN, gælder:
Støttelast
b
– egenvægt = maks. belastning
a Se typeskilt på anhængertrækket
b Hvis værdierne for anhængertrækket og køretøjet afviger, skal
man anvende den lavere værdi.
Støttelast Egenvægt Maks. belastning
50 kg
Uebler i21 = ca. 13 kg
37 kg
60 kg 47 kg
70 kg 57 kg
≥ 7
3 kg 60 kg
Strømforsyning
Uebler i21, til maks. 2 cykler 13-polet, 12 V
Cykelrammernes maksimale rørdiameter
Rundt rør 115 mm
Firkantet rør 120x80 mm
Kvadratisk rør 95x95 mm
Forsigtig
Anhængertrækket og køretøjet skal være egnet til monteringen
af en cykelholder:
• Anhængertrækkets støttelast (se typeskiltet på
anhængertrækket og køretøjets instruktionsbog)
• Kuglehovedets D-værdi (se "Tekniske data" på side 98)
• Anhængertrækkets materiale min. St 52-3 (se typeskilt på
anhængertrækket)
Ved manglende overholdelse kan cykelholderen løsne sig fra
køretøjet sammen med de monterede cykelholdere og kvæste
dig og andre personer eller forårsage en ulykke.
Kuglehovedet skal rengøres og smøres med fedt før monte-
ringen.
Forsigtig
På grund af de ændrede køretøjsmål (bredde, højde, dybde)
under brugen af cykelholderen kan du og andre personer
komme til skade, og/eller der kan forekomme materielle
skader, hvis køretøjsmålene ikke overholdes.
Vær opmærksom på de ændrede køretøjsmål ved ind- og
gennemkørsler. Vær forsigtig, når du bakker.
Forsigtig
Kontrollér før hver kørsel, at lysanlægget fungerer fejlfrit, ellers
kan der forekomme ulykker.
Bemærk
Afmontér cykelholderen fra køretøjet, når den ikke anvendes.
Det sparer brændstof.
1 Tasken kan fås som option (best.nr. 19840).
11
10
1
18
19
M+P-25A-0209
