- 110 -
Műszaki adatok
A kerékpártartó felszerelése a járműre és
leszerelése

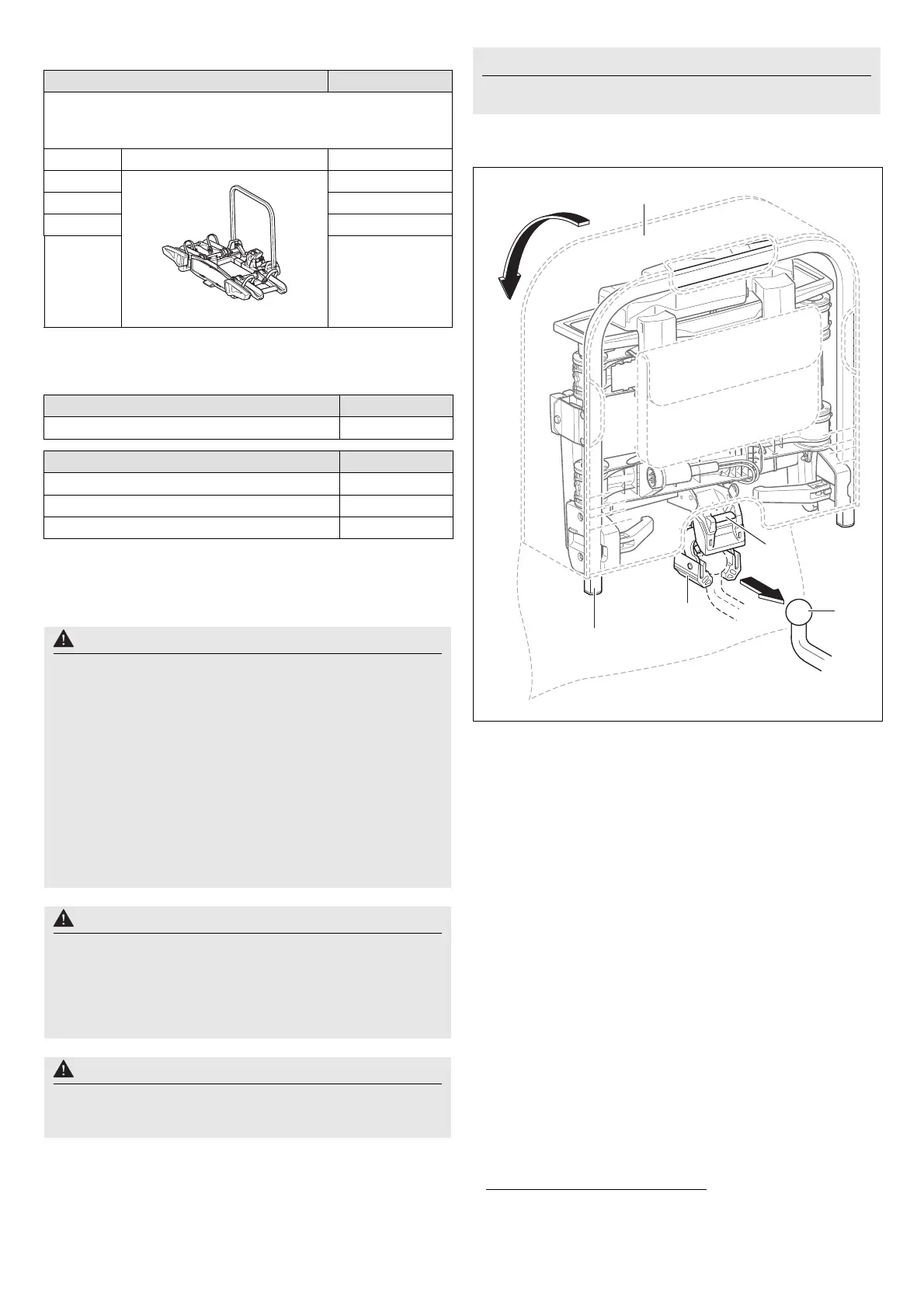

A kerékpártartó felszerelése a járműre
1. Nyissa le a táska (18)
1
fedelét.
2. Nyomja meg a rögzítőkart (11), hogy szétnyíljon a befogó (10).
3. Tartsa a kerékpártartót (1) függőlegesen és a befogóval (10)
tolja rá a vonóhorog (19) gömbfejére.
4. Döntse lefelé a kerékpártartót (1), hogy a rögzítőkar (11)
hallhatóan beugorjon a helyére.
A rögzítőkaron (11) lévő piros jelölésnek el kell tűnnie.
5. Ellenőrizze, hogy a kerékpártartó (1) párhuzamos-e a
lökhárítóval és hogy a talajhoz képest is nagyjából
párhuzamosan van-e beállítva.
Erőteljesen megrázva ellenőrizze, hogy a kerékpártartó (1)
nem mozdul-e el. Amennyiben szükséges, vegye le a
kerékpártartót (1) és szerelje fel újra.
Maximális terhelhetőség (teherbírás)
Ha a jármű/a vonóhorog nem rendelkezik D-értékkel
a
(0) vagy a
D-érték ≥ 5,3 kN akkor a következő érvényes:
Teherbírás
b
– önsúly = max. rakomány
a lásd a vonóhorgon lévő típustáblán
b Ha a vonóhorog és a jármű értékei eltérnek, akkor az alacso-
nyabb értéket kell figyelembe venni.
Teherbírás Önsúly max. rakomány
50 kg
Uebler i21 = kb. 13 kg
37 kg
60 kg 47 kg
70 kg 57 kg
≥ 7
3 kg 60 kg
Áramellátás
Uebler i21, max. 2 db kerékpárhoz 13 pólusú, 12 V
Kerékpárvázak maximális csőátmérője
Körszelvényű cső 115 mm
Téglalap szelvényű cső 120x80 mm
Négyszögszelvényű cső 95x95 mm
Vigyázat
A vonóhorog és a jármű alkalmas kell hogy legyen egy
kerékpártartó ráépítéséhez.
• A vonóhorog teherbírása (lásd a vonóhorog adattábláján és
a jármű kezelési útmutatójában)
• A gömbfej „D” értéke
(lásd „Műszaki adatok“ a 110. oldalon)
• A vonóhorog anyaga legalább St 52-3 minőségű acél
legyen (lásd a vonóhorgon lévő típustáblán)
Ennek figyelmen kívül hagyása esetén a kerékpártartó a
rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön
és mások is megsérülhetnek vagy balesetet szenvedhetnek.
A gömbfejet a felszerelés előtt meg kell tisztítani és zsírtalaní-
tani kell.
Vigyázat
A jármű méretei (szélesség, magasság, mélység) a
kerékpártartó felszerelésével megváltoznak, ennek figyelmen
kívül hagyása esetén Ön és mások is megsérülhetnek és/vagy
anyagi károk keletkezhetnek.
Be- és áthajtáskor vegye figyelembe a jármű megváltozott
méreteit. Vigyázzon tolatásnál.
Vigyázat
Minden elindulás előtt ellenőrizni kell, hogy a világító
berendezés kifogástalanul működik-e, ellenkező esetben
balesetveszély áll fenn.
Útmutatás
Ha nem használja, szerelje le a járműről a kerékpártartót. Ezzel
üzemanyagot takarít meg.
1 Opcionális táska kapható (rendelési sz.: 19840)
11
10
1
18
19
M+P-25A-0209
