- 42 -

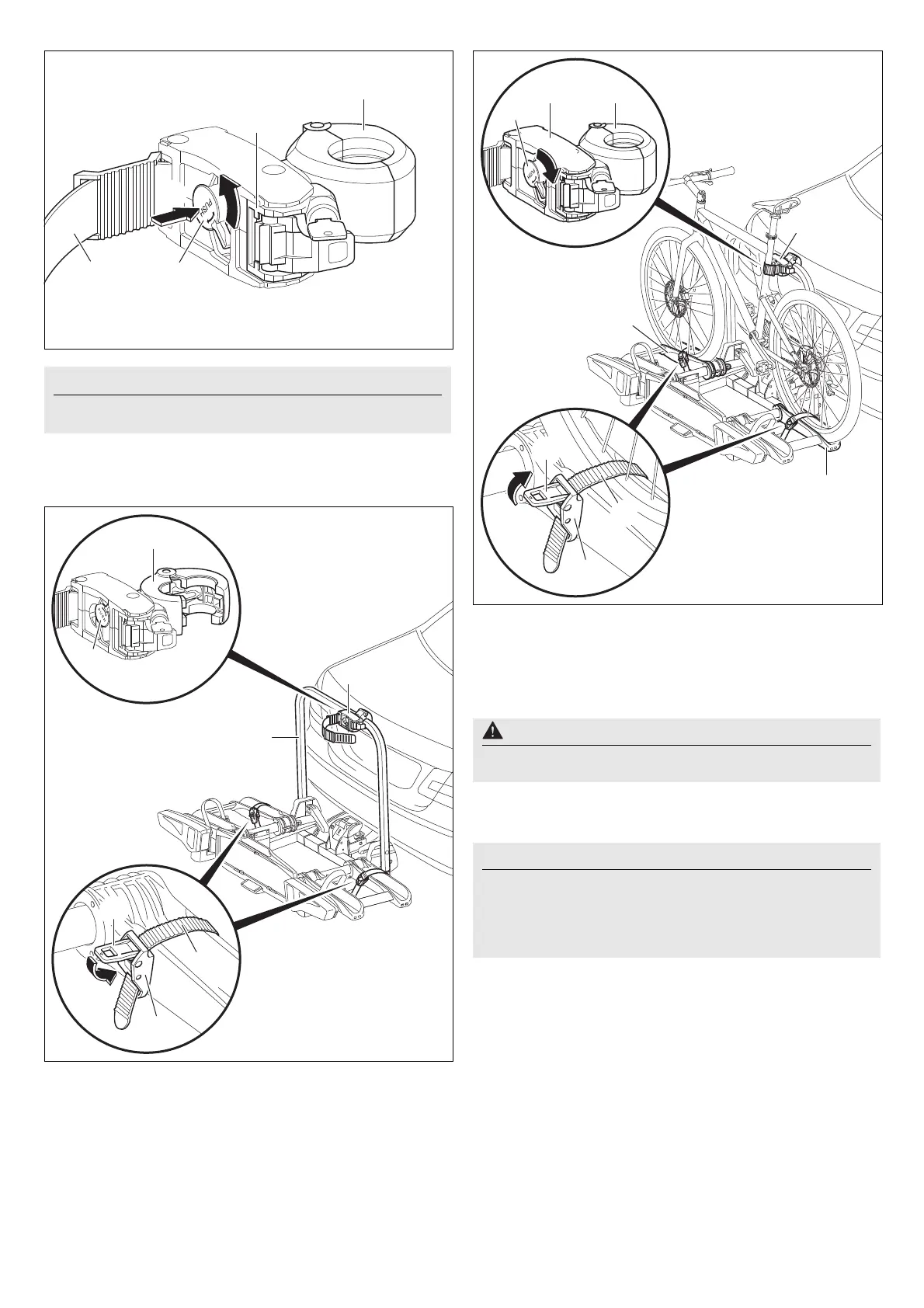

4. Gire el mango giratorio (29) hacia la izquierda (flecha I) y a
continuación presione (flecha II).
Se abre la pinza (42).
5. Coloque la pinza abierta (42) alrededor del marco soporte (6) y
rodéelo soltando el mango giratorio (29).
6. Presione el tensor (31) y extraiga la correa de sujeción (26).
7. Coloque la bicicleta sobre los raíles para las ruedas (8) y
posiciónela en el soporte (2). Asegure la bicicleta contra el
vuelco.
8. Pase la correa de sujeción (26) centrada entre los radios de la
rueda, pásela por la hebilla (30) y apriétela.
9. Utilizando el tensor (31), reapriete (flecha I) la correa de
sujeción (26).
10. Alinee el soporte (2) con el cuadro de la bicicleta y gire el
mango giratorio (29) a la derecha hasta el tope (flecha II).
La pinza (42) está bloqueada.
Nota
El mango giratorio (29) solo puede moverse cuando la correa
de sujeción (27) se ha extraído del tensor (28).
Precaución
No apriete demasiado la correa de sujeción (26), ya que se
podrían dañar los neumáticos o las llantas.
Nota
En caso de soportes largos para amarrar la segunda bicicleta:
Cuando el soporte (3) forma un ángulo recto exacto con el
marco soporte y la pinza (42) está completamente cerrada,
entonces se puede girar el mango giratorio (29) hacia la
derecha.
2
8
8
31
26
30
I
422
29
II
M+P-25A-0270
