- 50 -
Technische gegevens
Fietsdrager op de wagen monteren/
demonteren

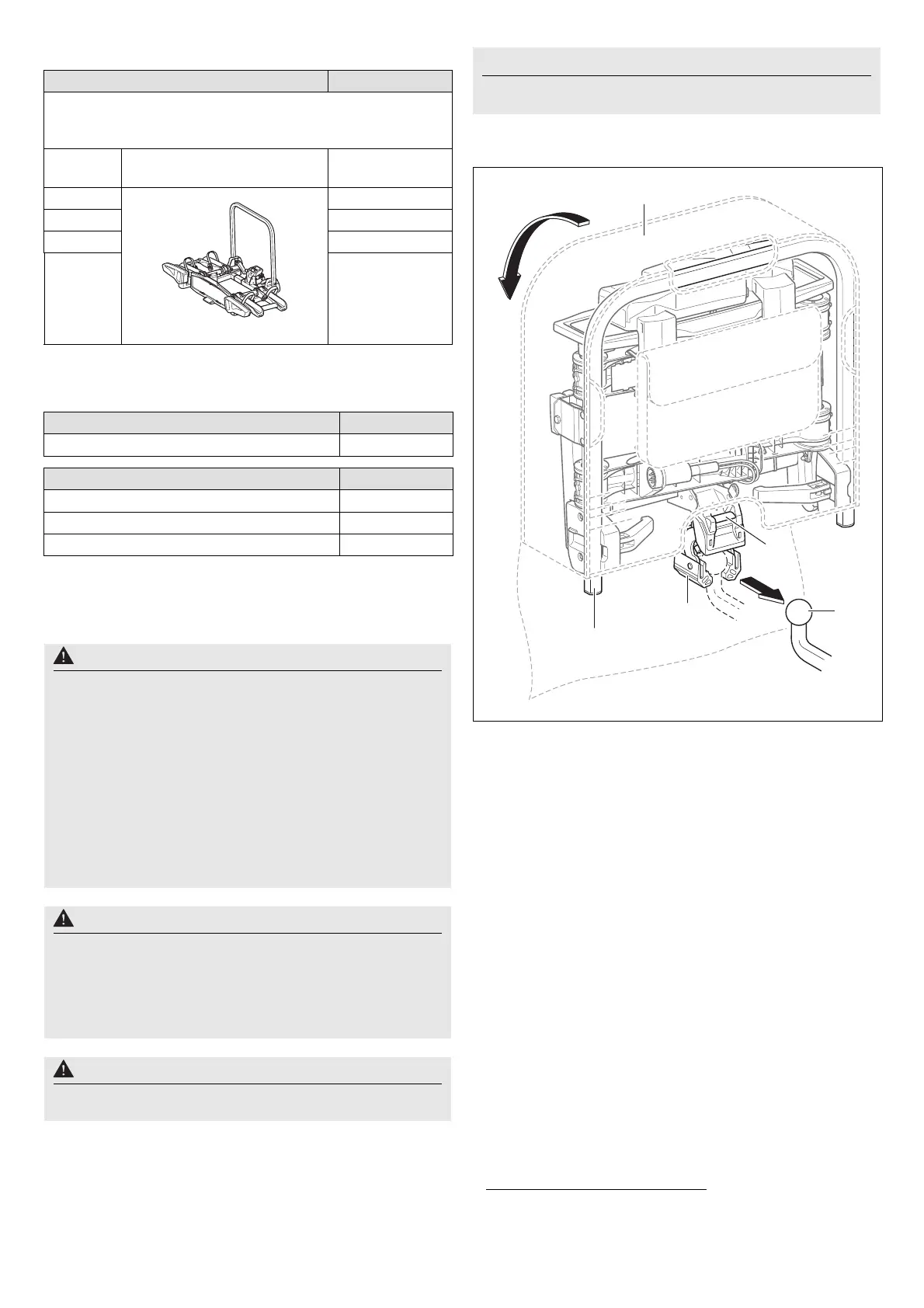

Fietsdrager op de wagen monteren
1. Deksel van de tas (18)
1
openen.
2. De borghendel (11) indrukken, zodat de opname (10)
openklapt.
3. Fietsdrager (1) verticaal houden en met de opname (10) op de
kogelkop van de trekhaak (19) schuiven.
4. Fietsdrager (1) omlaag klappen tot de borghendel (11)
hoorbaar vergrendelt.
De rode markering op de borghendel (11) mag niet meer
zichtbaar zijn.
5. Controleren of de fietsdrager (1) parallel aan de bumper en
ongeveer parallel aan de ondergrond is.
Door schudden controleren of de fietsdrager (1) goed vastzit.
Indien nodig de fietsdrager (1) verwijderen en opnieuw
monteren.
Maximaal laadvermogen
Als de wagen/trekhaak geen D-waarde
a
(0) heeft of als de D-
waarde ≥ 5,3 kN bedraagt, geldt:
kogeldruk
b
– eigen gewicht = max. laadvermogen
a Zie typeplaatje op de trekhaak
b Als de waarden van trekhaak en wagen afwijken, moet de lagere
waarde in aanmerking worden genomen.
Kogeldruk Eigen gewicht Max.
laadvermogen
50 kg
Uebler i21 = ca. 13 kg
37 kg
60 kg 47 kg
70 kg 57 kg
≥ 7
3 kg 60 kg
Stroomvoorziening
Uebler i21, voor max. 2 fietsen 13-polig, 12 V
Maximale buisdiameter van het fietsframe
Ronde buis 115 mm
Rechthoekige buis 120x80 mm
Vierkante buis 95x95 mm
Voorzichtig
De trekhaak en de wagen moeten geschikt zijn voor de
montage van een fietsdrager:
• Kogeldruk van de trekhaak (zie typeplaatje op de trekhaak
en de gebruiksaanwijzing van de wagen)
• D-waarde van de kogelkop (zie „Technische gegevens“ op
pagina 50)
• Materiaal van de trekhaak minstens St 52-3 (zie typeplaatje
op de trekhaak)
Door niet-inachtneming kan de fietsdrager samen met de
gemonteerde fietsen losraken van de wagen en daardoor uzelf
en andere personen verwonden of een ongeluk veroorzaken.
De kogelkop moet voor montage worden gereinigd en ontvet.
Voorzichtig
Door de gewijzigde wagenafmetingen (breedte, hoogte, diepte)
tijdens het gebruik van de fietsdrager kan het niet in acht
nemen van deze wagenafmetingen persoonlijk letsel en/of
materiële schade tot gevolg hebben.
Bij afslagen en doorgangen de gewijzigde wagenafmetingen in
acht nemen. Voorzichtig achteruitrijden.
Voorzichtig
De verlichtingsinstallatie voor elke rit controleren op een goede
werking, anders kunnen er ongevallen gebeuren.
Aanwijzing
De fietsdrager van het voertuig demonteren als deze niet wordt
gebruikt. Dit bespaart brandstof.
1 Tas optioneel verkrijgbaar (artikelnr. 19840).
11
10
1
18
19
