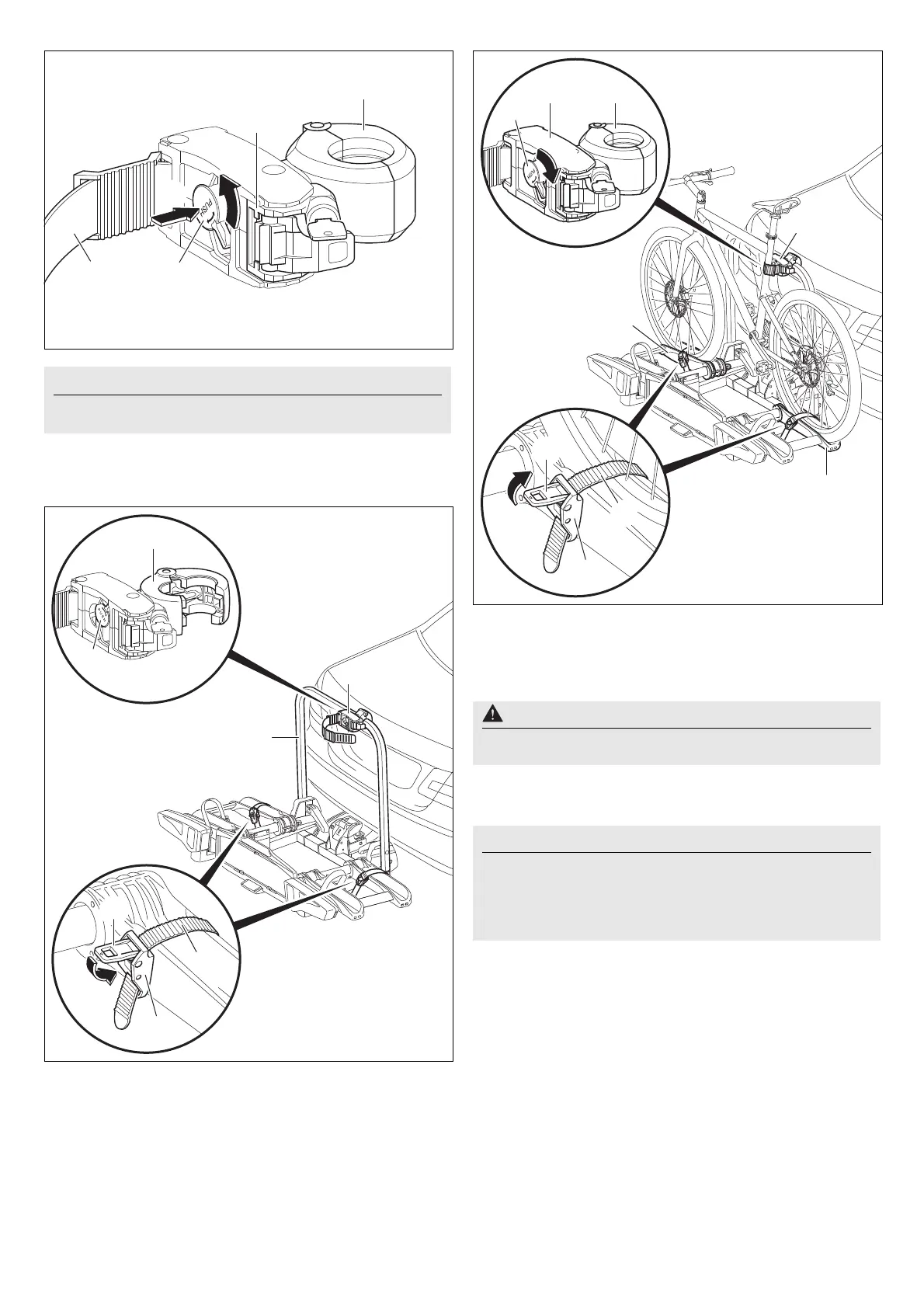

4. Obrócić pokrętło (29) w lewo (strzałka I), a następnie wcisnąć
je (strzałka II).
Zacisk (42) otworzy się.
5. Umieścić otwarty zacisk (42) na ramie nośnej (6) i zacisnąć go
wokół ramy nośnej (6) poprzez zwolnienie pokrętła (29).
6. Nacisnąć napinacz (31) i wyciągnąć pasek mocujący (26).
7. Umieścić rower na szynach na koła (8) i wyrównać względem
uchwytu (2) Zabezpieczyć rower przed wywróceniem się.
8. Poprowadzić paski mocujące (26) pośrodku pomiędzy dwiema
szprychami, wsunąć wklamrę (30) i dociągnąć.
9. Naprężyć paski mocujące (26) za pomocą napinaczy (31)
(strzałka I).
10. Wyrównać uchwyt (2) względem ramy roweru i obrócić
pokrę
tło (29) do oporu w prawo (strzałka II).
Zacisk (42) jest zablokowany.
Wskazówka
Pokrętło (29) można obracać tylko po wyciągnięciu paska
mocującego (27) z mechanizmu mocującego (28).
Przestroga
Nie dociągać zbyt mocno pasków mocujących (26), ponieważ
w przeciwnym razie opony lub felgi mogą ulec uszkodzeniu.
Wskazówka
W przypadku długich uchwytów do mocowania drugiego
roweru:
Pokrętło (29) można obracać w prawo, dopiero kiedy
uchwyt (3) ustawiony jest dokładnie prostopadle względem
ramy nośnej, a zacisk (42) jest całkowicie zamknięty.
2
8
8
31
26
30
I
422
29
II
M+P-25A-0270
