- 74 -
Dados técnicos
Montar e desmontar o suporte de bicicletas no
veículo

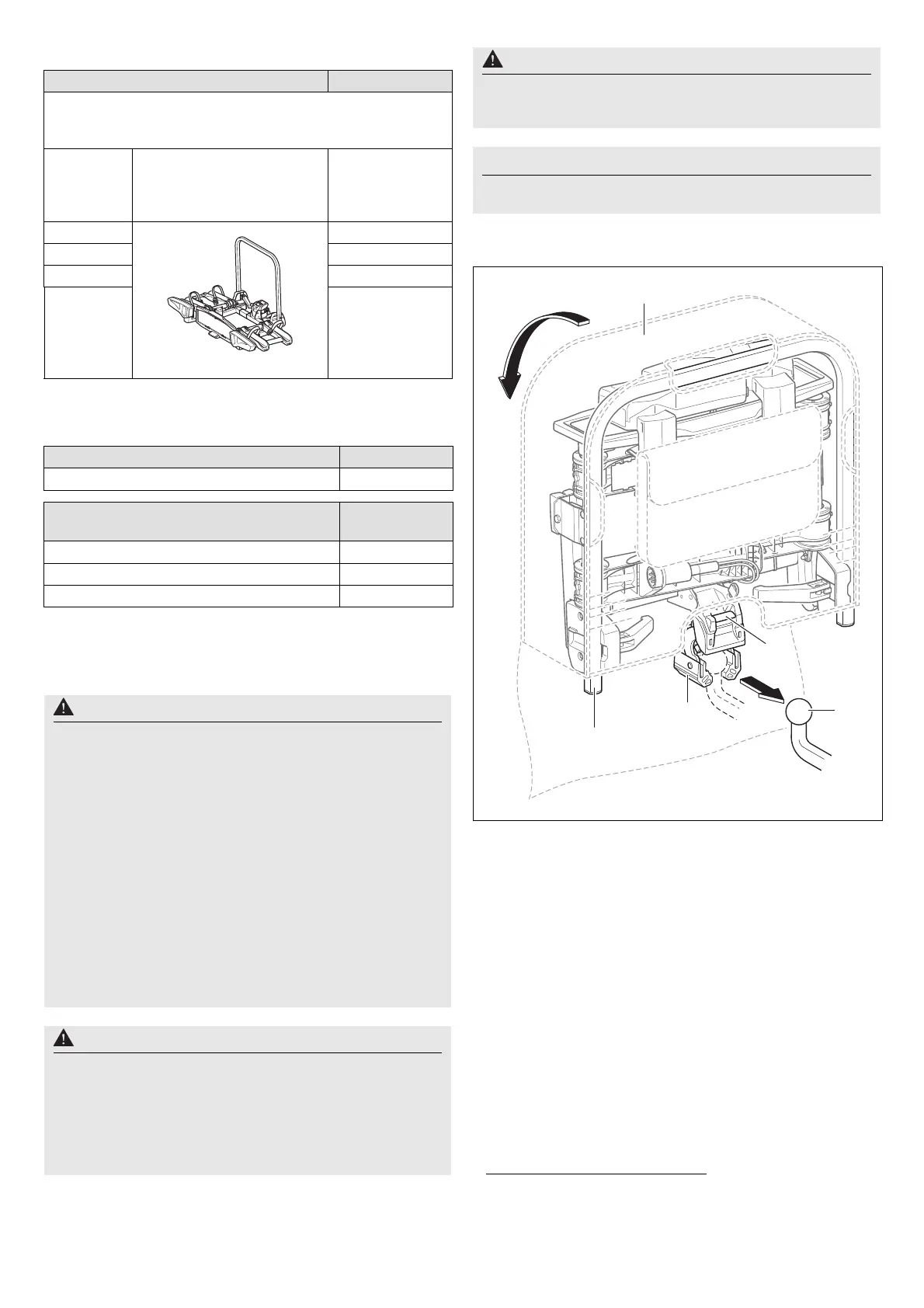

Montar o suporte de bicicletas no veículo
1. Abrir a tampa da bolsa (18)
1
.
2. Pressionar a alavanca de segurança (11) para abrir o
encaixe (10).
3. Manter o suporte de bicicletas (1) na vertical e, com o
encaixe (10), deslocar para cima da cabeça esférica do
dispositivo de engate de reboque (19).
4. Bascular o suporte de bicicletas (1) para baixo até a alavanca
de segurança (11) encaixar audivelmente.
A marca vermelha na alavanca de segurança (11) não pode
estar mais visível.
5. Controlar se o suporte de bicicletas (1) está paralelamente
para o para-choques e, mais ou menos, paralelamente para o
chão.
Abanar o suporte de bicicletas (1) para verificar a fixação
segura. Caso necessário, desmontar o suporte de bicicletas (1)
e voltar a montá-lo.
Carga máxima (volume de carga)
Se o veículo/dispositivo de engate de reboque não tiver um
valor D
a
(0) ou se o valor D for ≥ 5,3 kN, aplica-se o seguinte:
Carga vertical admissível sobre a lança
b
– peso próprio = carga máx.
a ver placa de identificação no dispositivo de engate de reboque
b Se os valores do dispositivo de engate de reboque e do veículo
divergirem, deve ser considerado o valor mais baixo.
Carga
vertical
admissível
sobre a lança
Peso próprio Carga máx.
50 kg
Uebler i21 = aprox. 13 kg
37 kg
60 kg 47 kg
70 kg 57 kg
≥ 7
3 kg 60 kg
Alimentação de corrente
Uebler i21, para máx. 2 bicicletas 13 polos, 12 V
Diâmetro máximo dos tubos do quadro da
bicicleta
Tubo redondo 115 mm
Tubo retangular 120x80 mm
Tubo quadrado 95x95 mm
Cuidado
O dispositivo de engate de reboque e o veículo devem ser
adequados para montagem de um suporte de bicicletas:
• Carga vertical admissível sobre a lança (ver placa de
identificação no dispositivo de engate de reboque e no
manual de instruções do veículo)
• Valor D da cabeça esférica (consultar "Dados técnicos" na
página 74)
• Material do dispositivo de engate de reboque com
espessura mín. 52-3 (consultar a placa de identificação no
dispositivo de engate de reboque)
Em caso de incumprimento das indicações, pode acontecer
que o suporte de bicicletas e as bicicletas montadas se soltem
do veículo, provocando ferimentos em pessoas ou originando
acidentes.
A cabeça esférica deve ser limpa de sujidades e de lubrifi-
cante antes da montagem.
Cuidado
A alteração das dimensões do veículo (largura, altura,
profundidade) em conjunto com o suporte de bicicletas pode,
em caso de desrespeito pelas dimensões do veículo, originar
ferimentos em si próprio ou em terceiros, e/ou originar danos
materiais.
Nas entradas e passagens, ter em atenção a alteração das
dimensões do veículo. Atenção na marcha-atrás.
Cuidado
Verificar o funcionamento correto do dispositivo de iluminação
antes de qualquer deslocação, caso contrário, podem ocorrer
acidentes.
Nota
Se não estiver a ser utilizado, desmontar o suporte de
bicicletas do veículo. Esta ação permite poupar combustível.
1 A bolsa está disponível como opção (ref.ª de
encomenda 19840).
