- 86 -
Technické údaje
Montáž a demontáž nosiče jízdních kol
na automobil

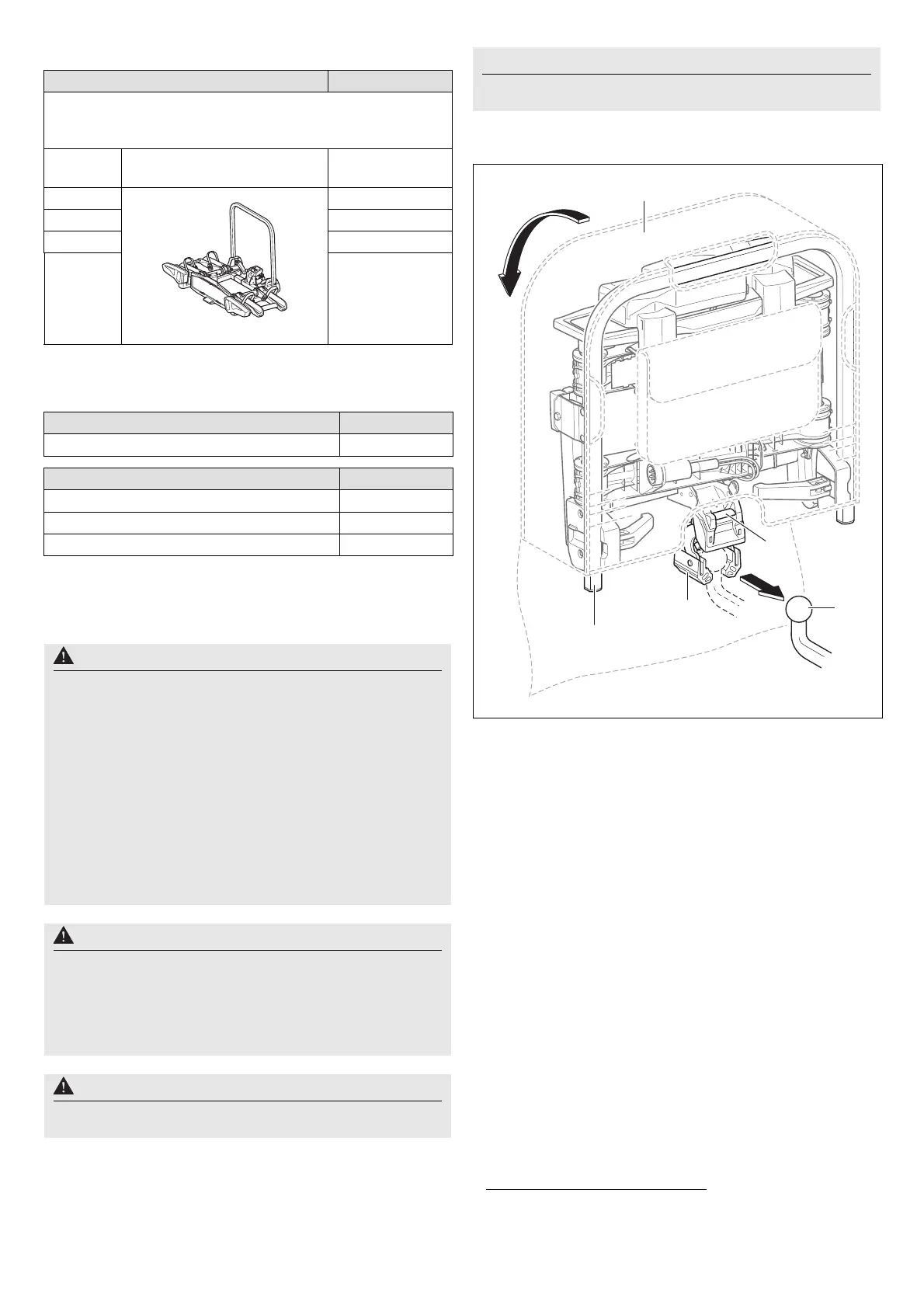

Montáž nosiče jízdních kol na automobil
1. Otevřete uzávěr tašky (18)
1
.
2. Stisknutím pojistné páky (11) vyklopte uchycení (10).
3. Nosič jízdních kol (1) držte ve svislé poloze a nasuňte
uchycení (10) na kulovou hlavu tažného zařízení (19).
4. Naklopte nosič jízdních kol (1) směrem dolů, až slyšitelně
zaklapne pojistná páka (11).
Červená značka na pojistné páce (11) už nesmí být vidět.
5. Zkontrolujte, zda je nosič jízdních kol (1) rovnoběžný
s nárazníkem a zhruba rovnoběžný vůči povrchu silnice.
Zatřeste nosičem jízdních kol (1) a zkontrolujte tak pevnost
jeho montáže. V případě potřeby nosič jízdních kol (1)
odmontujte a znovu namontujte.
Maximální náklad (nosnost)
Pokud vozidlo / tažné zařízení nemá hodnotu D
a
(0) nebo hodnota
D ≥ 5,3 kN, platí:
Svislé zatížení
b
– vlastní hmotnost = max. náklad
a viz typový štítek tažného zařízení
b Pokud se hodnoty u tažného zařízení a vozidla liší, musí se
zohlednit nižší hodnota.
svislé
zatížení
vlastní hmotnost max. náklad
50 kg
Uebler i21 = cca 13 kg
37 kg
60 kg 47 kg
70 kg 57 kg
≥ 7
3 kg 60 kg
Napájení
Uebler i21 na max. 2 jízdní kola 13pólová, 12 V
Maximální průměr trubky rámu jízdního kola
Kulatá trubka 115 mm
Obdélníková trubka 120x80 mm
Čtyřhranná trubka 95x95 mm
Pozor
Tažné zařízení a vozidlo musí být vhodné k instalaci nosiče
jízdních kol:
• Svislé zatížení tažného zařízení (viz typový štítek tažného
zařízení a návod k obsluze vozidla)
• Hodnota D hlavy tažného zařízení (viz „Technické údaje“
na straně 86)
• Materiál tažného zařízení min. St 52-3 (viz typový štítek
tažného zařízení.)
Při nedodržení tohoto pokynu může dojít k uvolnění nosiče
jízdních kol spolu s připevněnými jízdními koly od vozidla
amůže dojít k úrazu jiných osob nebo k dopravní nehodě.
Hlavu tažného zařízení musíte před montáží vyčistit
a odmastit.
Pozor
Změnou rozměrů vozidla (šířka, výška, hloubka) za provozu
vozidla s nosičem jízdních kol může dojít při nerespektování
rozměrů vozidla k úrazu vás i dalších osob a ke vzniku
hmotných škod.
Pamatujte na změněné rozměry vozidla ve vjezdech
avprůjezdech. Pozor při couvání.
Pozor
Před každou jízdou také zkontrolujte správnou polohu a funkci
světel, jinak hrozí nebezpečí nehody.
Upozornění
Pokud se nosič jízdních kol nepoužívá, odmontujte ho z
vozidla. To šetří palivo.
1 Taška k dostání volitelně (objednací č. 19840).
11
10
1
18
19
