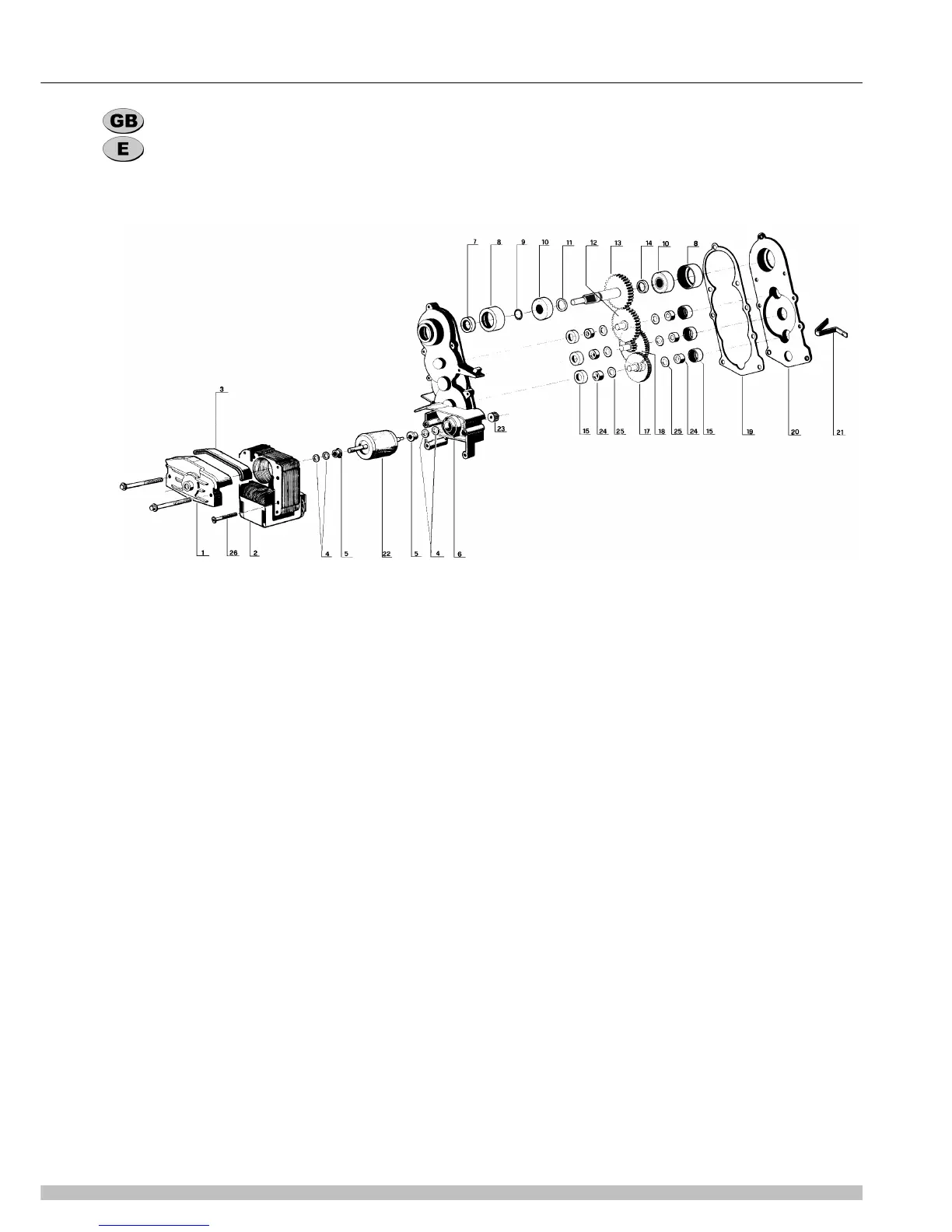

GEAR MOTOR
MOTORREDUCTOR
1 22800-22651 Bracket with bush Soporte con buje
2 22800-22501 Stator Estator
3 10028-03213 Stator protection gasket Junta de la cobertura estador
4 10028-03201 Washer Arandella
5 10028-03200 Rotor spacer Distancial del rotor
6 33800-03802 Gear box with bushing Caja reductor con buje
7 22800-22615 Seal retainer Junta de retencion
8 10028-03216 Ball bearing ý 28 mm rubber cap Tapa de goma para cojinete
9 10028-03217 Central shaft OR OR para eje central
10 22800-22613 Ball bearing ý 28 mm Cojinete de bolas ý 28
11 10028-03202 1.5 mm spacer Distancial 1,5 mm.
12 22800-22611 Third gear Tercero engranaje
13 22800-22650 Fourth gear Cuarto engranaje
14 10028-03203 3.3 mm spacer Distancial 3,3 mm.
15 10028-03215 Bushing rubber cap Tapa de goma para buje
17 22800-22639 First gear Primero engranaje
18 22800-22640 Second gear Segundo engranaje
19 10028-03214 Gasket Junta
20 22800-22642 Gear box cover Tapa de la caja reductor
21 10028-03206 Microswitch spring Muelle para microinterruptor
22 22800-22602 Rotor Rotor
23 22800-22634 Pinion Piñón
24 10028-03204 Bushing Buje
25 10028-03205 Washer Arandela
26 10540-13532 Bracket screw Tornillo del estador
