Ugolini MT GL

46
MT

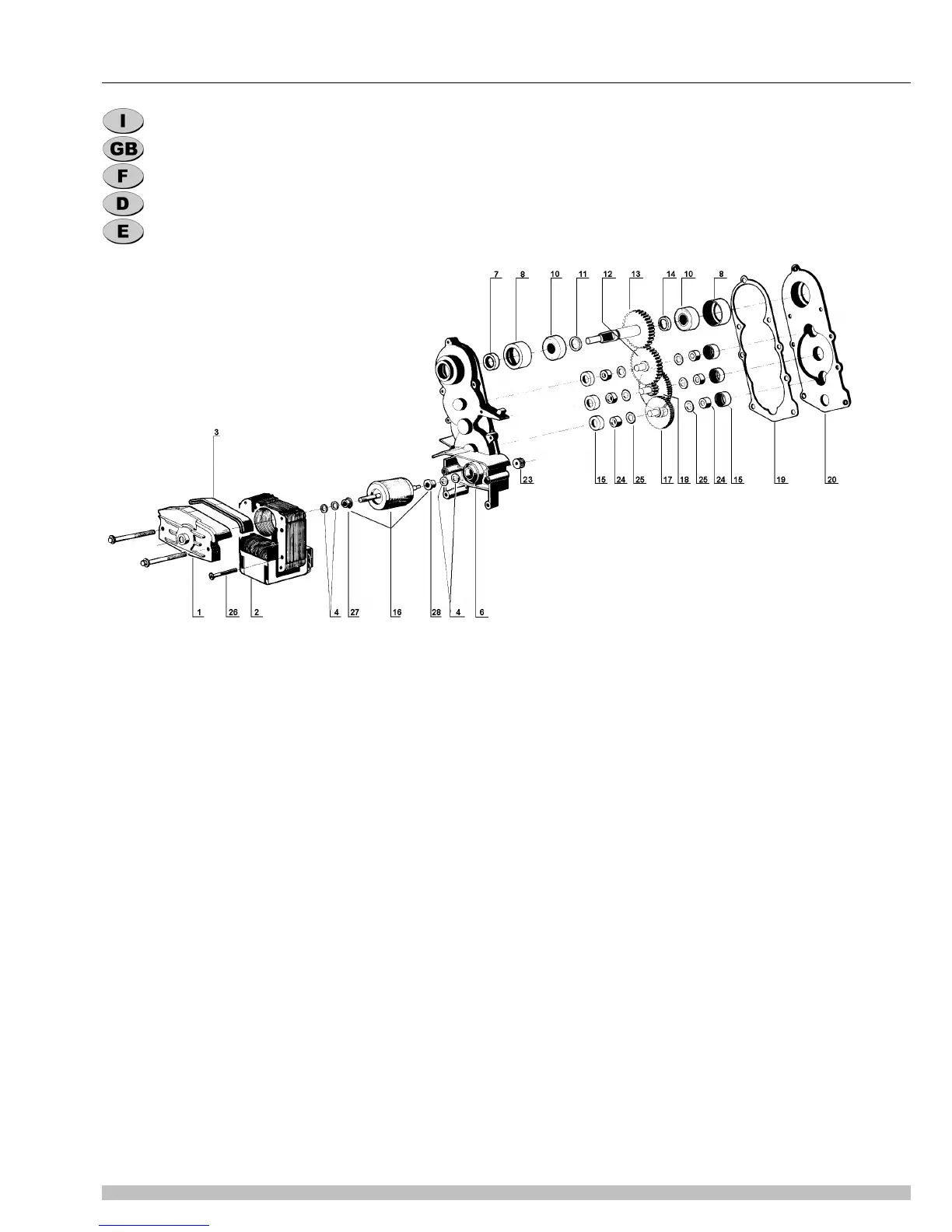

MOTORIDUTTORE
GEAR MOTOR
MOTOREDUCTEUR
MOTORUNTERSETZUNG
MOTORREDUCTOR
1 22800-22651 Ponticello completo di
boccola
Bracket with bush Support avec coussinet Vorderes Lager Soporte con buje
2  Statore Stator Stator Stator Estator
3 10028-03213 Guarnizione di protezione
statore
Stator protection gasket Joint protection du stator Deckeldichtung für Stator Junta de la cobertura esta-
dor
4 10028-03201 Ranelle Washer Rondelle Scheibe Arandella
6 33800-03802 Scatola completa di boccola Gear box with bushing Boîte du réducteur avec cous-
sinet
Gehäuse mit Lager Caja reductor con buje
7 22800-22615 Anello di tenuta Seal retainer Anneau d'étanchéité Schraube Junta de retencion
8 10028-03216 Calotta porta cuscinetto ∅
28 mm
Ball bearing ∅ 28 mm
rubber cap
Calotte pour roulement à billes Lagergehäuse (aus Gummi) Tapa de goma para cojinete
10 22800-22613 Cuscinetto ∅ 28 mm Ball bearing ∅ 28 mm Roulement à billes ∅ 28 Lager ∅ 28 Cojinete de bolas ∅ 28
11 10028-03202 Distanziale spessore 1,5
mm
1.5 mm spacer Entretoise 1,5 mm. Scheibe 1,5 mm Distancial 1,5 mm.
12 22800-22611 Terza ruota dentata Third gear Troisième engrenage 3a Zahnard Tercero engranaje
13 22800-22650 Quarta ruota dentata Fourth gear Quatrième engrenage 4a Zahnard Cuarto engranaje
14 10028-03203 Distanziale spessore 3,3
mm
3.3 mm spacer Entretoise 3,3 mm. Scheibe 3,3 mm. Distancial 3,3 mm.
15 10028-03215 Calotta porta boccola Bushing rubber cap Calotte pour coussinet Lagergehäuse (aus Gummi) Tapa de goma para buje
16 22800-22680 Rotore con distanziali Rotor with spacer Rotor avec entretoise Rotor und buchse Rotor con distancial
17 22800-22639 Prima ruota dentata First gear Premier engrenage 1a Zahnard Primero engranaje
18 22800-22640 Seconda ruota dentata Second gear Deuxième engrenage 2a Zahnard Segundo engranaje
19 10028-03221 Guarnizione Gasket Joint Dichtung Junta
20 22800-22643 Coperchio Gear box cover Carter du réducteur Deckel Tapa de la caja reductor
23 22800-22634 Pignone Pinion Pignon Ritzel Piñón
24 10028-03204 Bussola Bushing Coussinet Buchse Buje
25 10028-03205 Ranella di rasamento Washer Rondelle Scheibe Arandela
26 10540-13532 Vite fissaggio rotore Bracket screw Vis du stator Statorschraube Tornillo del estador
27 22800-22681 Distanziale lato statore Spacer (stator side) Entretoise (côté rotor) Buchse (Rotor Seite) Distancial lado rotor
28 22800-22682 Distanziale lato scatola Spacer (box side) Entretoise (côté boite) Buchse (Gehäuse Seite) Distancial lado caja
 230V 50HZ 240V 50HZ 115V 60HZ 220V 60HZ
2 22800-22500 22800-22503 22800-22501 22800-22502
