CRÉER DES TROUS DÉCALÉS
Créer des trous décalés

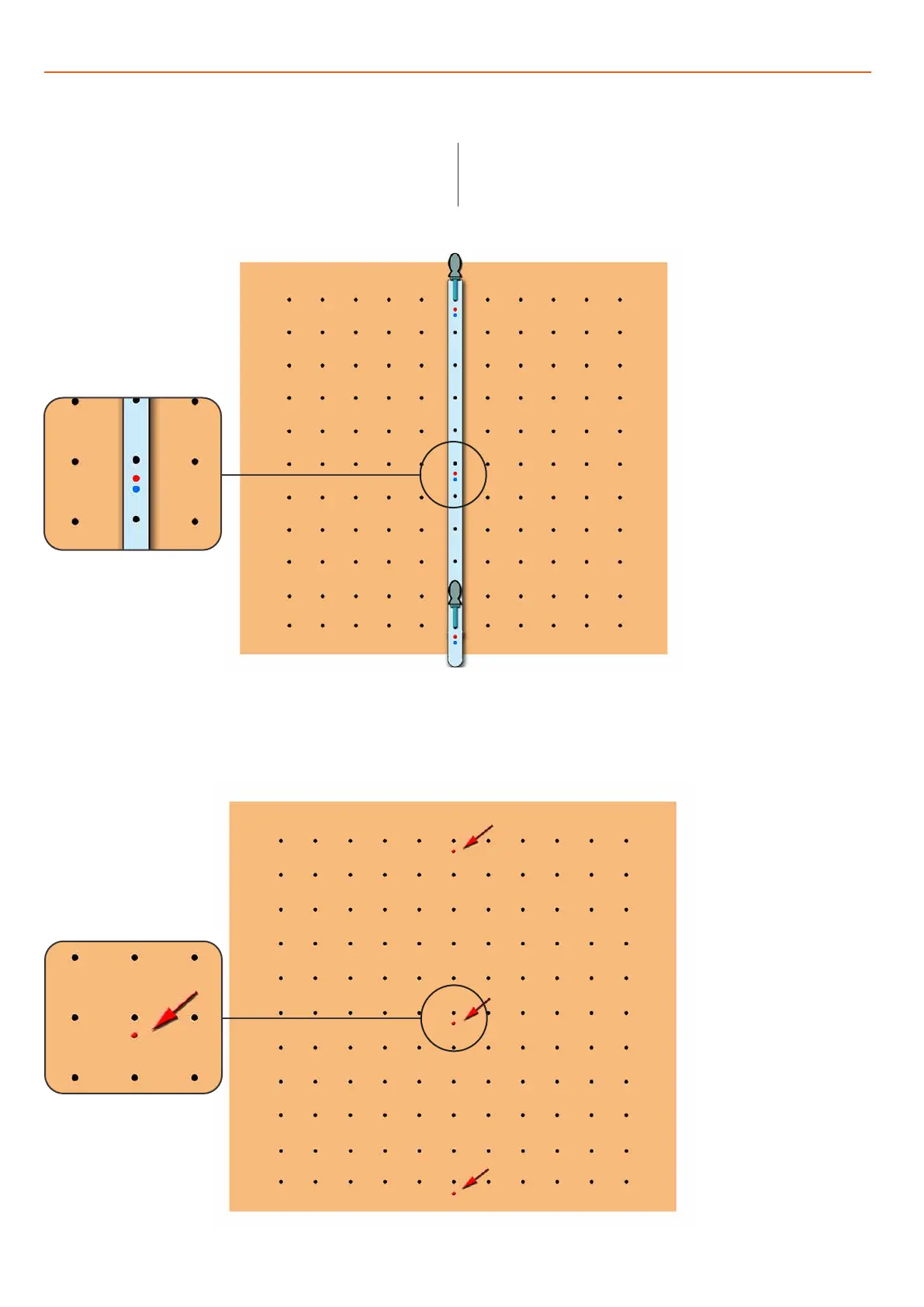

Figure 14
Figure 15
Les bâtons Parf PGS Mark 2 présentent trois séries de trous décalés.
Ces séries sont proches des trous marqués «0», «5» et «10». Il y a
deux trous décalés dans chaque série, l'un marqué «32» et l'autre
marqué «48» qui représentent les décalages à 32 mm et 48 mm.
Fixer un bâton Parf au moyen d'une paire de chevilles de 3 mm sur la ligne où le ou les trous décalés doivent être créés (Figure 14). Percer
ensuite les trous de 3 mm de la manière habituelle en utilisant les positions de décalage requises (32 mm ou 48 mm indiquées en rouge
ou en bleu respectivement). On obtient alors les 3 trous décalés indiqués en rouge ( Figure 15).
Pour créer la série de trous décalés de 3 mm, créer d'abord la grille
de trous de 3 mm, tous les 96 mm, pour la conception de l’établi,
comme décrit ci-dessus. Décider ensuite de l'emplacement des
trous décalés et si un décalage de 32 mm ou 48 mm est nécessaire.
