AGRANDIR LE DIAMÈTRE DES TROUS DE 3MM À 20MM
Figure 19

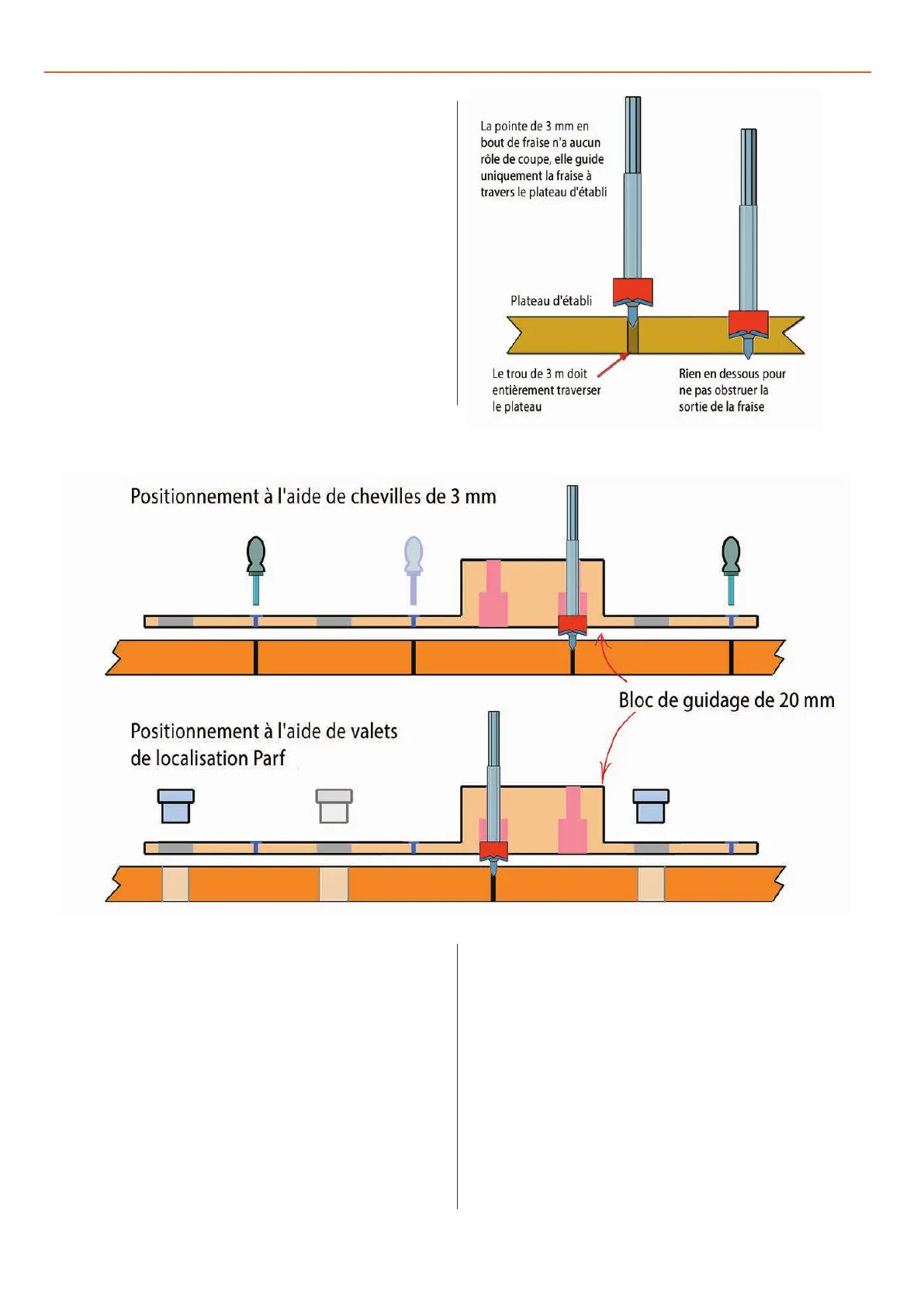

La fraise de 20 mm (Figure 18)
Le bloc de guidage de 20mm (Figure 19)
La fraise de 20mm est munie d'une pointe de 3mm à son
extrémité. Cette pointe n'a aucun rôle de coupe ; la fraise ne peut
donc être utilisée qu'une fois qu'un trou traversant de 3mm a été
foré dans le matériau du plateau d'établi. Il est recommandé de ne
positionner aucun support directement en dessous, à l'endroit où
la fraise de 20mm va ressortir : cela risquerait de l'endommager et
de compromettre la qualité du trou de sortie.
Les trous de 20mm sont percés en utilisant le bloc de guidage de
20mm, la fraise spéciale de 20mm et soit les chevilles de guidage
de 3mm, soit les valets de localisation Parf.
Le bloc de guidage de 20mm est fixé au plateau d'établi en cours
de façonnage, à l'aide soit des chevilles de 3mm, soit de valets
de localisation Parf. La fraise de 20mm peut être installée dans
deux positions, illustrées à la Figure 15, qui indique la méthode de
fixation utilisée.
Pour positionner le bloc de guidage de 20mm, introduire la fraise
de 20mm et utiliser sa pointe pour localiser le trou de 3mm à
agrandir. Fixer ensuite le bloc à l'aide soit des chevilles de 3mm,
soit des valets de localisation Parf.
Il n'est pas forcément nécessaire d'agrandir tous les trous de 3mm
;prendre le temps de réfléchir au nombre minimum de trous qui
sont requis pour façonner le plateau d'établi ou le poste de dé-
coupe pour scie plongeante. À la première utilisation du système
de guidage Parf, vous préférerez peut-être maintenir le bloc de
guidage de 20mm à l'aide de serre-joints, mais tant que le bloc est
maintenu solidement sur l'établi à l'aide de chevilles ou de valets,
les serre-joints ne sont pas nécessaires.
REMARQUE: la fraise TCT de 20mm fournie est munie d'un collier
de butée, ceci l'empêche de tomber à terre en fin de découpe,
une fois dégagée de la perceuse.
REMARQUE: il est conseillé de procéder en plusieurs étapes avec
le foret de 3mm et la fraise de 20mm. Forer un quart du trou et
rétracter légèrement la fraise, forer le quart suivant puis rétracter la
fraise, et ainsi de suite.
Figure 18
