ujk technology Parf MK II User Manual

25
CREACIÓN DE ORIFICIOS DE COMPENSACIÓN
Creación de orificios de compensación

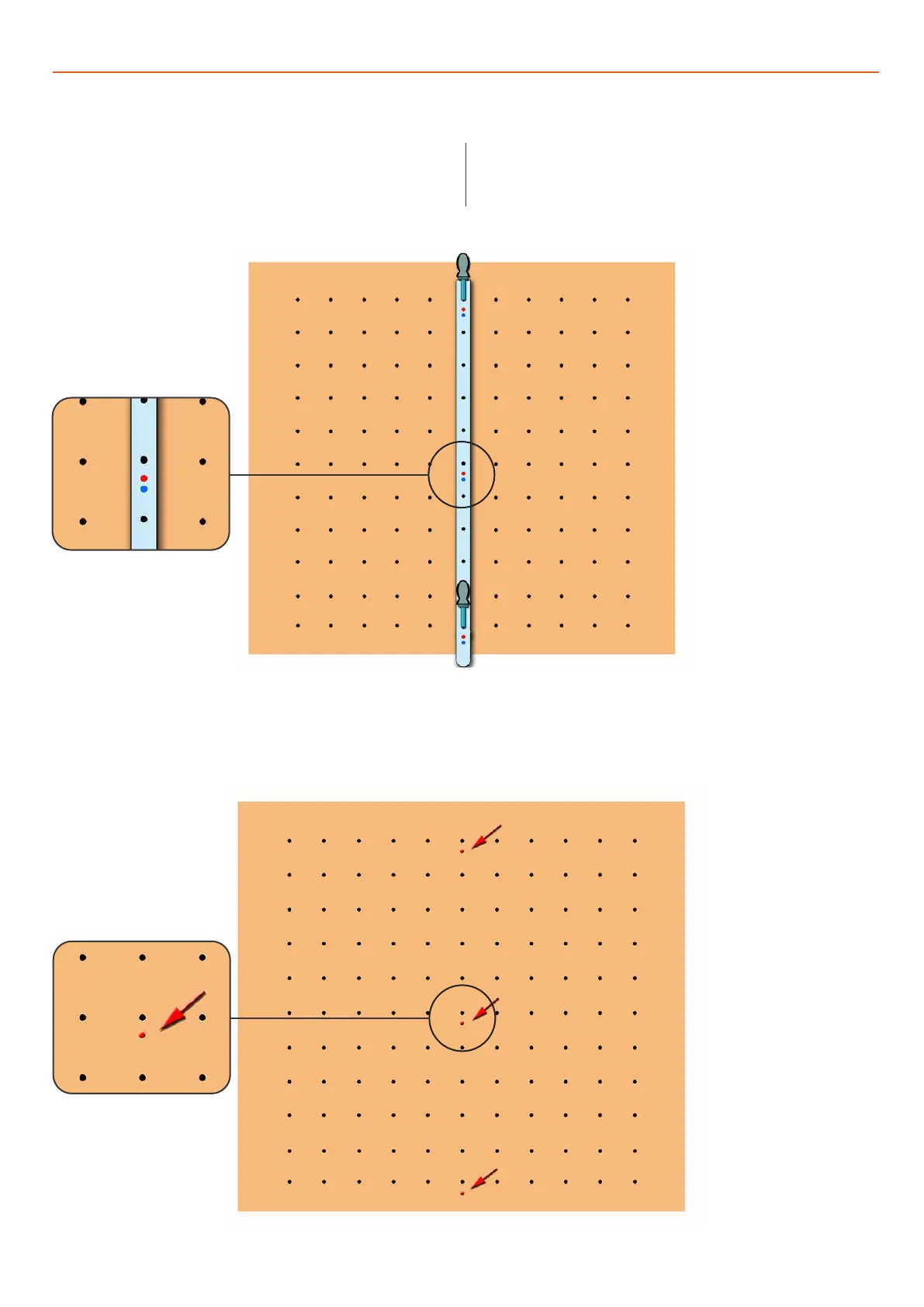

Figura 14
Figura 15
Las láminas Parf Mark 2 tienen tres conjuntos de orificios
de compensación. Son los que están cerca de los orificios
marcados como «0», «5» y «10». Cada conjunto tiene dos
orificios de compensación, uno está marcado como «32» y
el otro como «48» que representan compensaciones a 32 y a
48mm. Para crear el conjunto de orificios de compensación de
Fije una lámina Parf usando un par de clavijas de 3mm en la línea donde se van a crear el agujero o los agujeros de
compensación (Figura 14). A continuación, perfore los orificios de 3mm de la manera habitual utilizando las posiciones de
compensación requeridas (32 o 48mm que se muestran en rojo o azul respectivamente). De este modo se obtienen los tres
orificios de compensación mostrados en rojo (Figura 15).
3mm primero se genera la matriz de orificios de 3mm, en los
centros de 96mm, para el diseño de la mesa de trabajo, según
la descripción anterior. A continuación, decida dónde deben
ubicarse los orificios de compensación y si se requiere una
compensación a 32 o a 48mm.
