AMPLIACIÓN DE LOS ORIFICIOS DE 3MM A 20MM
Figura 19

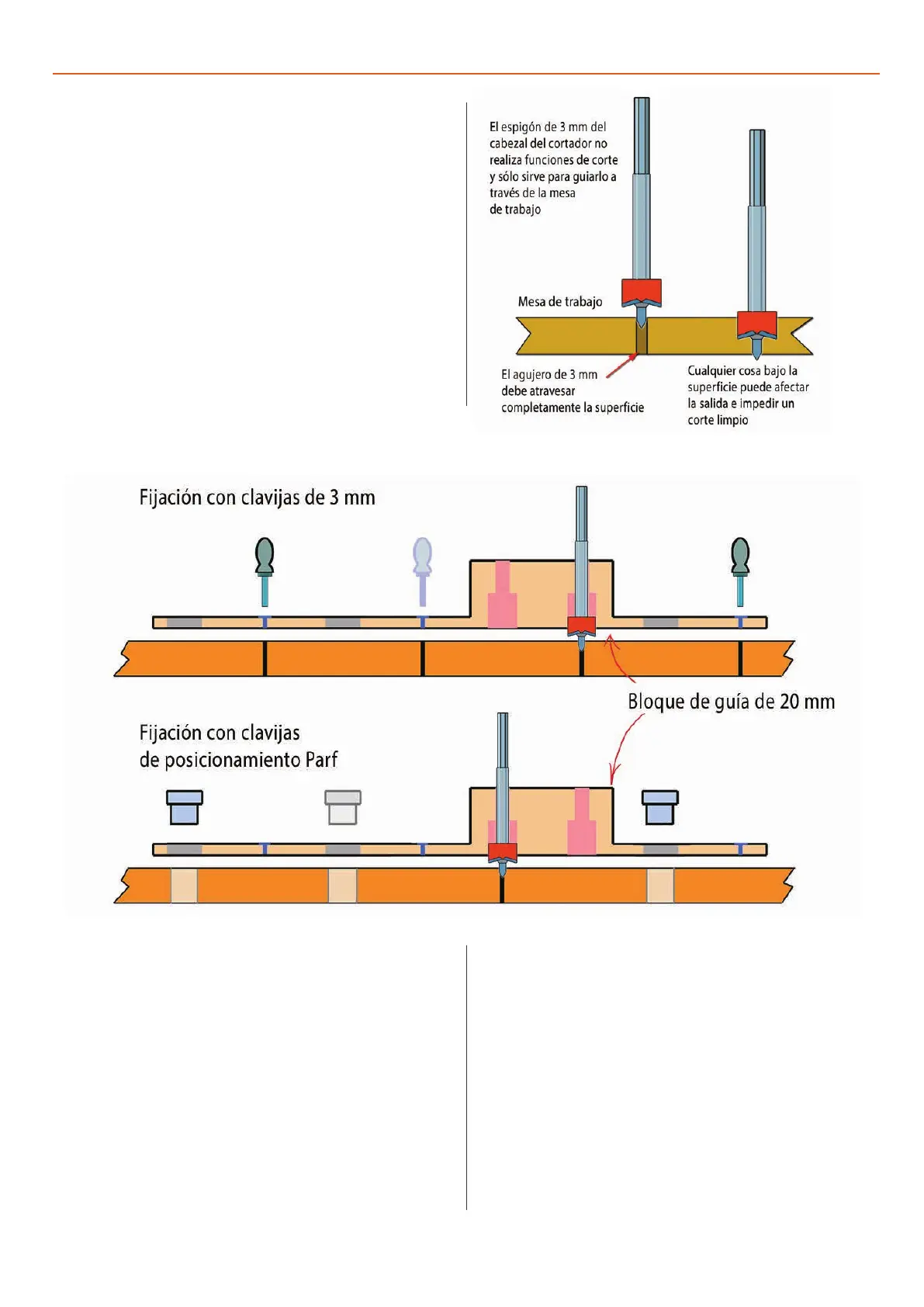

La cortadora de 20mm (Figura 18)
Plantilla de perforación de 20mm (Figura 19)
La cortadora de 20mm dispone de un espigón de 3mm en su
extremo. El espigón no realiza funciones de corte y, por lo tanto,
la cortadora solo se puede usar si anteriormente se ha realizado
un orificio de 3mm a través del material de la mesa de trabajo.
Se recomienda que no haya ningún soporte directamente
debajo del lugar por el que surgirá la cortadora de 20mm, dado
que esto puede dañar la cortadora y reducir la calidad del
agujero de salida.
Los agujeros de 20mm se crean mediante una plantilla de
perforación de 20mm, la cortadora especial de 20mm y las
clavijas de guía de 3mm o las clavijas de posicionamiento Parf.
La plantilla de perforación de 20mm se fija a la mesa de
trabajo que se está elaborando mediante las clavijas de 3mm o
las clavijas de posicionamiento Parf. La cortadora de 20mm se
puede colocar en dos posiciones, mostradas en la Figura 15, que
indica qué método de fijación se usa.
Para colocar la plantilla de perforación de 20mm, inserte la
cortadora de 20mm y use el espigón para encontrar el agujero
de 3mm que se va a ampliar. A continuación, fije la plantilla
con las clavijas de 3mm o las clavijas de posicionamiento Parf.
Es posible que no sea necesario ampliar todos los agujeros de
3mm y vale la pena valorar el número mínimo requerido para
crear su mesa de trabajo o estación de corte para sierra de
incisión. Cuando utilice el sistema de guía por primera vez, es
posible que prefiera fijar la plantilla de perforación de 20mm,
pero siempre que esta esté firmemente sujeta a la mesa de
trabajo con clavijas o ganchos de banco,
no se necesitarán abrazaderas.
NOTA: La cortadora con broca TCT de 20mm se suministra con
un collar de retén para evitar que se caiga al suelo al final del
corte después de soltarse de la perforadora.
NOTA: Se recomienda introducir y extraer tanto la broca de
3mm como la cortadora de 20mm varias veces. Perfore un
cuarto de la longitud necesaria y retire la broca ligeramente.
Perfore el cuarto siguiente, y vuelva a retirarla. Repita esta
operación sucesivamente.
Figura 18
