DAS KONZEPT
VERWENDUNG DER 3MMBOHRBUCHSEN
VERWENDUNG DER 3MMSTIFTE

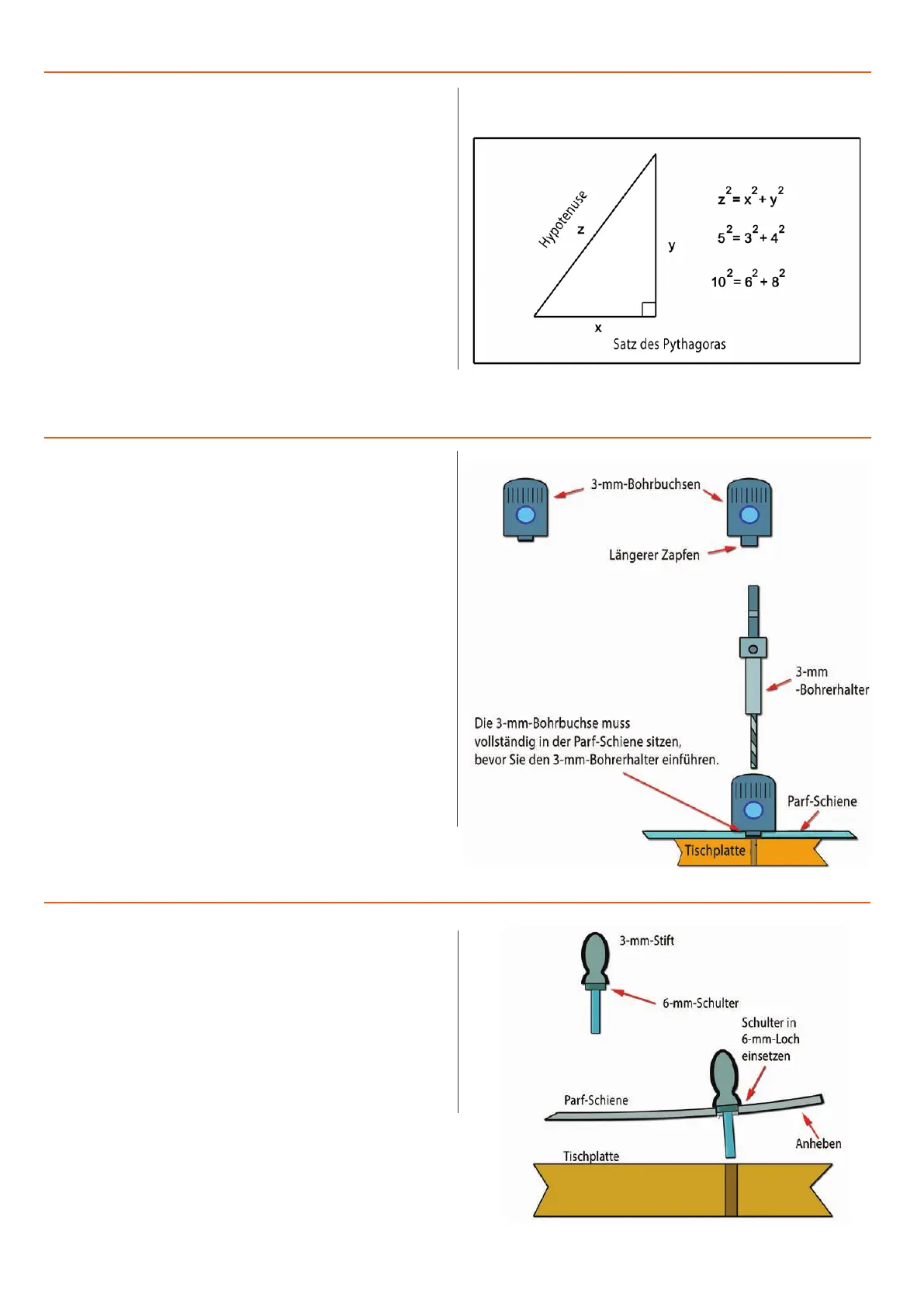

Das PGS-Konzept basiert auf dem Satz des Pythagoras:
In einem rechtwinkligen Dreieck ist die Summe der Katheten-
Quadrate gleich dem Quadrat der Hypotenuse. Tischler nutzen
dieses Wissen seit Jahrtausenden. Besonders nützlich ist der
Spezialfall für diesen Satz des Pythagoras: Wenn die Länge der
Seiten 3 und 4 Einheiten beträgt, dann ist die Hypotenuse 5
Einheiten lang.
Dieses Verhältnis bleibt selbst bei Verdoppelung der Werte
bestehen, also wenn die Länge der Seiten 6 und 8 Einheiten
beträgt, ist die Länge der Hypotenuse 10. Diese Werte liegen
dem Prinzip des PGS zugrunde. Eine Einheit entspricht 96 mm.
Mit nur zwei Parf-Schienen kann eine Lochreihe von präzise
platzierten 3-mm-Bohrungen gesetzt werden, wobei die
Querreihen im rechten Winkel zu den Längsreihen stehen.
Mithilfe der Bohrschablone können die 3-mm-Bohrungen dann
sehr genau ausgebohrt werden, um den endgültigen Raster
von 20-mm-Löchern zu erhalten.
Es gibt zwei 3-mm-Bohrbuchsen, die sehr ähnlich aussehen.
Auf der Unterseite befindet sich jeweils ein kurzer Vorsprung
oder Zapfen mit einem Durchmesser von 6 mm, der in die
6-mm-Löcher der Parf-Schienen passt. Es wird empfohlen, dass
zunächst eine Anbohrung sowohl mit dem 3-mm-Bohrer als
auch mit dem 20-mm-Forstnerbohrer erfolgt. Bohren Sie auf
Vierteltiefe und ziehen Sie den Bohrer etwas heraus, bohren Sie
das nächste Viertel und ziehen Sie ihn wieder heraus usw. Eine
3-mm-Bohrbuchse hat einen Zapfen, der durch eine einzelne
Parf-Schiene passt, während die andere Buchse einen
längeren Zapfen aufweist, der durch zwei Parf-Schienen passt.
Der 3-mm-Bohrerhalter wird mit einem 3-mm-Bohrer bestückt
und mit einem Gewindestift gesichert. Der Bohrerhalter passt
in beide 3-mm-Bohrbuchsen.
Der Zapfen der entsprechenden 3-mm-Bohrbuchse sollte in
das 6-mm-Loch der Parf-Schiene eingesetzt werden, bevor der
3-mm-Bohrerhalter montiert wird. Achten Sie immer darauf,
dass der Zapfen vollständig in der 6-mm-Bohrung der Parf-
Schiene sitzt, bevor Sie den 3-mm-Bohrerhalter einsetzen.
Hinweis: Die Nut im 3-mm-Bohrerhalter muss gelegentlich
abgewischt werden.
Abbildung 2
Abbildung 3
Abbildung 4
Die 3-mm-Stifte haben eine 6 mm breite Schulter, die in die
6-mm-Löcher der Parf-Schienen passt. Es ist wichtig, dass Sie
bei der Verwendung der 3-mm-Stifte mit den Parf-Schienen
überprüfen, ob die Stifte vollständig in den 6-mm-Löchern
sitzen.
TIPP: Wenn Sie einen Stift durch eine Parf-Schiene und in ein
vorhandenes 3-mm-Loch einsetzen, heben Sie ein Ende der
Parf-Schiene an, stecken Sie den 6-mm-Teil des Stifts in die
Parf-Schiene und drücken Sie den Stift erst dann in das 3-mm-
Loch.
