6 - ISTRUZIONI PER L’USO

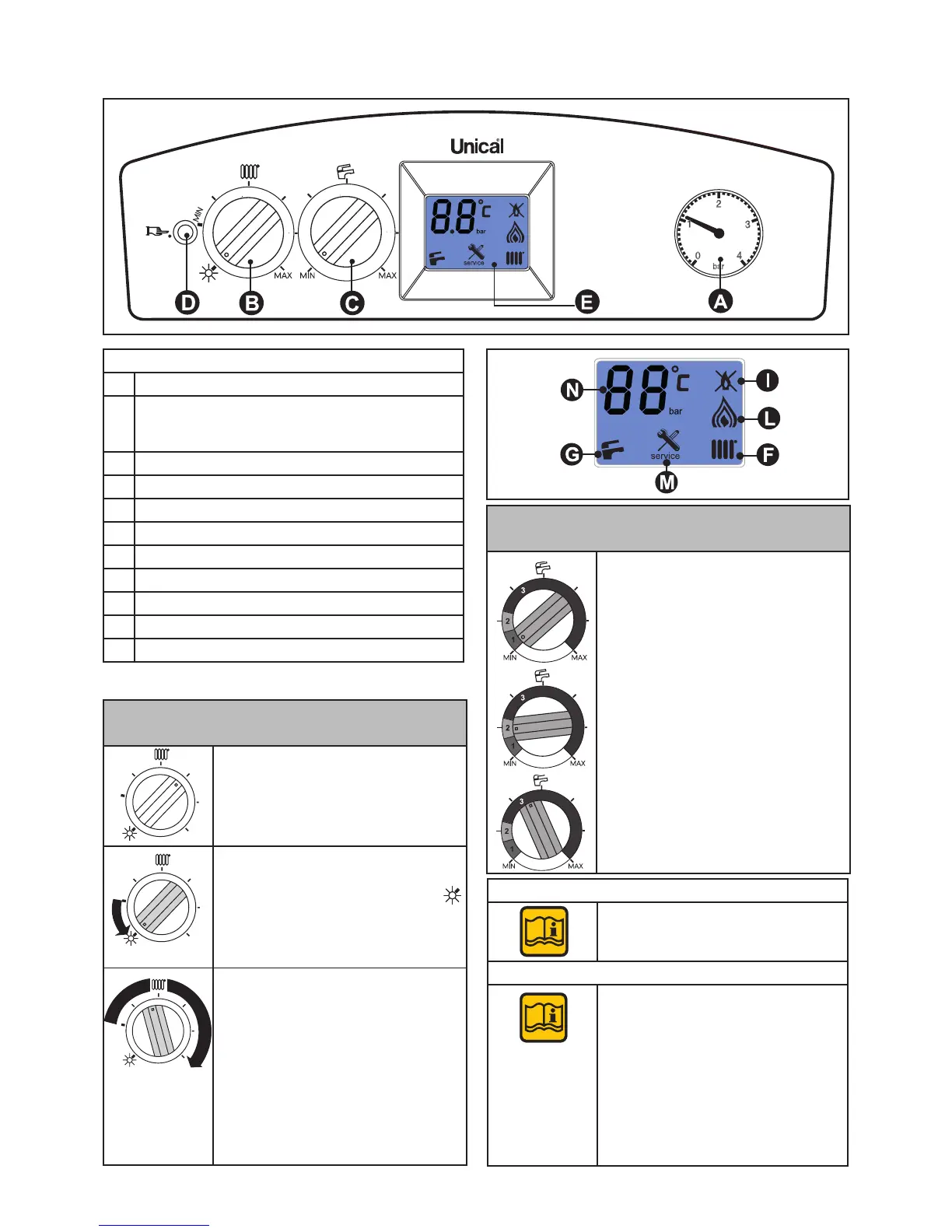

6.1 - PANNELLO DI COMANDO
LEGENDA
A Manometro
B Selettore Estate/Inverno + Regolatore
della temperatura riscaldamento locale
(richiesta da termostato ON-OFF)
C Regolatore temperatura acqua calda sanitaria
D Pulsante di sblocco/taratura/diagnosi
E Display informazioni
F Funzione riscaldamento attiva
G Funzione sanitaria attiva
I Simbolo di blocco
L Simbolo bruciatore in funzione
M Simbolo di guasto
N Indicazione temperatura o codice del guasto
B - Selettore Estate / Inverno +
Regolatore temperatura riscaldamento
Per mezzo di questa manopola
è possibile scegliere il modo di
funzionamento:
Estate (solo produzione acqua
calda sanitaria)
La manopola nella posizione
(Estate) indica che il riscaldamento
è escluso e rimane attiva la funzio-
ne antigelo.
Inverno (produzione acqua calda
sanitaria e regolazione temperatu-
ra riscaldamento).
Il posizonamento della manopola
nel campo indicato a lato, indica
che la caldaia è in modalità “Inver-
no”, e regola la temperatura dell’ac-
qua del circuito di riscaldamento.
La regolazione è compresa fra un
min. di 30°C e un max di 85°C.
C - Regolatore temperatura acqua calda
sanitaria
Per mezzo di questa manopola è
possibile regolare la temperatura di
prelievo dell’acqua calda sanitaria:
Pos. 1: ECO
Erogazione acqua a 38°C / posi-
zione VACANZE
Pos. 2: ECO-CONFORT
Erogazione acqua a 38°C
(con preriscaldo attivo, migliore
economicita’ di servizio)
Pos. 3: CONFORT
Erogazione acqua fra un minimo di
38°C e un massimo di 60°C.
BOLLITORE ESTERNO per modelli R
Nel caso di KON R, non collega-
ta ad un bollitore esterno posizio-
nare la manopola Pos 1.
TERMOSTATO AMBIENTE
La regolazione si riferisce alla
richiesta da termostato ON-OFF.
La temperatura richiesta
attraverso l’ingresso OT (Open
therm) va impostata sul Regola
Facile (massima temperatura
riscaldamento) ed è indipendente
dalla posizione della manopola se
non per l’abilitazione della modalità
“Inverno”.
