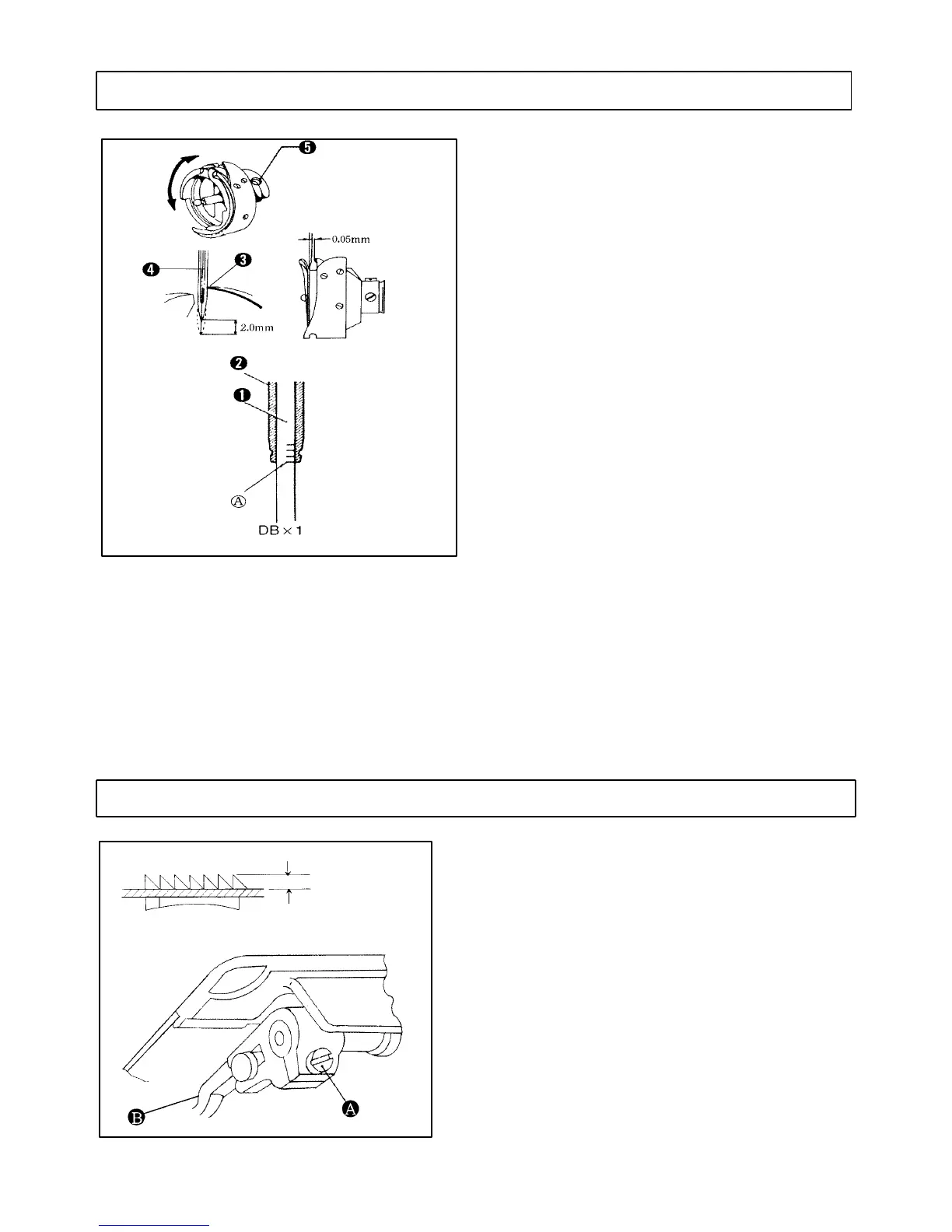

1. 가마 타이밍의 조정법 / ADJUSTING THE ROTARY HOOK TIMING
☞
나사⑤를 풀고, 바늘이 최하점에서 약 2㎜정도
상승했을 때 가마의 끝부분③이 바늘의 중심④과
일치되도록 가마를 돌려 가면서 조정하여 주십시오.
(바늘대①가 최하점에서 상승하여 그림과 같이
기선Ⓐ이 바늘대 붓싱②의 하단과 일치했을 때
가마의 끝이 바늘의 중심과 일치해야 합니다.)
☞
바늘과 가마의 간격이 약 0.05㎜가 되도록 조정하여
주십시오.
☞
조정후, 나사①를 조여 주십시오.
☞
LOOSEN THE SCREWS⑤, AND TURNING THE
ROTARY HOOK SO THAT ITS POINT MEETS
THE CENTER OF THE NEEDLE WHEN THE
NEEDLE IS LOCATED ABOVE 2.0㎜ FROM THE
LOWEST POSITION.
(RAISING THE NEEDLE BAR① FROM THE
LOWEST POSITION, MUST MEET THE END
OF ROTARY HOOK WITH THE CENTER OF
THE NEEDLE W HEN MEETING THE LINE OF
THE NEEDLE BARⒶ WITH THE LOWEST
POSITION OF NEEDL E BUSHING② AS SHOW N
IN FIG.)
☞
AD JUST THE CLEARANCE BETWEEN THE
ROTARY HOOK AND THE NEEDLE ABOUT 0.05㎜.
☞
AFTER ADJUS TING, TI GHTEN THE SCREWS①.
2. 톱니 높이 조정법 / ADJUSTING THE FEED D O G HEIGHT
☞
톱니의 높이는 침판보다 1. 2㎜정도 높아야 합니다.
☞
톱니의 높이를 조정하기 위해 나사Ⓐ를 풀고, 이송대Ⓑ
를 상하로 움직여가면서 높이를 조정하십시오.
☞
조정이 끝난 후 나사를 조여 주십시오.
☞
THE FEED DOG SHOULD BE 1.0㎜ HIGHER THAN
THE NEEDLE PLATE.
☞
TO ADJUST THE FEED DOG HEIGHT, LOOSEN
THE SCREWⒶ, AND THEN MOVE THE FEED
BAR ASS' Y Ⓑ U PW A RD O R DO WNWARD .
☞
AFTER ADJUSTING , TIGHTEN THE S CREWⒶ.
