- 22 -
7. 이동발의 이송량 조절 /
FEED PITCH ADJUSTMENT OF WALKING FOOT
☞
상부 이송량(이동발)과 하부 이송량(톱니)의 비율이
1:1로 조절되어 있으나 이동발 이송량은 작업상태에
따라 증감할 수 있다.

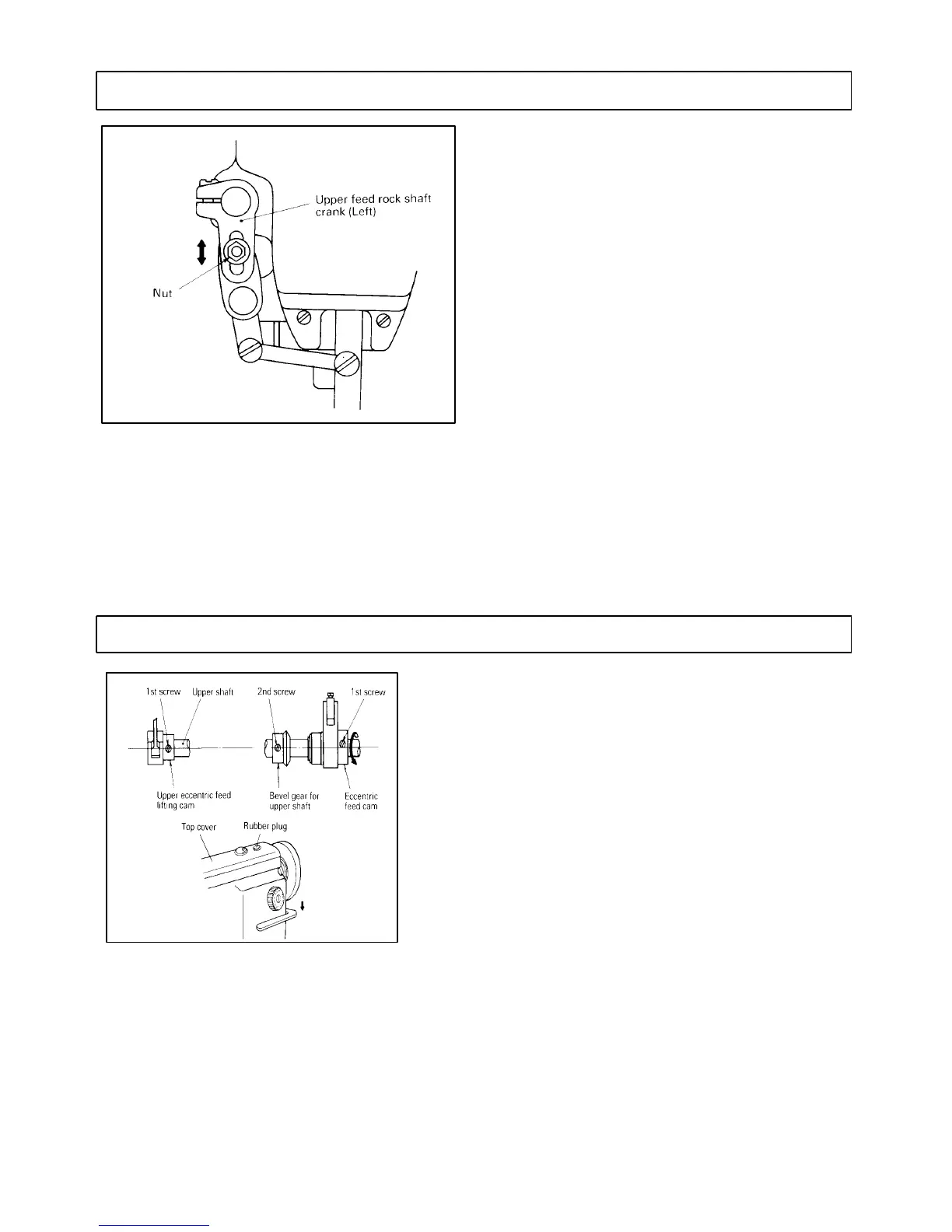

(1) 상부 이송 록 샤프트 크랭크(왼쪽) 위에 있는
너트를 풀고 피보트 브라케트의 위치를 조절하기
위하여 위 또는 아래로 움직여 주십시오.
위쪽으로 위치 → 이송피치 → 작음
아래쪽으로 위치 → 이송피치 → 큼
☞
THE RATIO OF THE UPPER FEED AMOUNT
(OF THE WALKING FOOT) TO THE LOWER
FEED AMOUNT (OF THE FEED DOG) HAS
BEEN ADJUSTED TO 1 : 1. HOWEVER, THE WALKING
FOOT FEEDI NG AMOUNT CAN BE
INCREASED OR DECREASED DEPENDING ON THE OPERATING
CONDI TI ONS.
(1) UNSCREW THE NUT LOCATED ON THE UPPER FEED ROCK SHAFT CRANK (LEFT), AND
SHIFT TO ADJUST THE POSITION OF THE PIVOT BRACKET UPWARD OR DOWNWARD.
UPPER POSITION → FEED PITCH → SMALL
LOWER POSITION → FEED PITCH → LARGE
8. 이송 타이밍 조절 / ADJUSTING FEED TIMING
☞
편심이송캠과 편심이송올림캠의 표준 위치는
왼쪽에 도시되어 있습니다.
☞
위치를 조절하기 위하여 먼저 상부커버를 열고
편심링을 적절히 움직입니다.
☞
편심이송캠은 상부커버에 있는 고무마개를
제거하고 조절할 수도 있습니다. 그러나 이
경우에는 내장된 기어가 은폐되어 있으므로
조절할 때 주의를 하여야 합니다
☞
THE STANDARD POSITION OF THE ECCENTRIC FEED CAM AND ECCENTRIC FEED LIFTI NG
CAM ARE ILLUSTRATED TO THE LEFT.
☞
TO ADJUST THE POSITION, FIRST OPEN THE TOP COVER.
PROPERLY SLIDE THE ECCENTRIC RING.
☞
THE ECCENTRIC FEED CAM CAN ALSO BE ADJUSTED BY REMOVI NG THE RUBBE R PL UG
LOCATED ON THE TOP COVER.
IN THE LATTER CASE, HOWEVER, THE BUILT-IN BEVEL GEAR IS CONCEALED, CARE
SHOULD BE TAKEN WHEN ADJUSTING.
