GENERAL DESCRIPTION
The Optical Smoke Detector type FD 3030 is designed to provide early warning of a fire condition,
by reacting upon a fixed smoke concentration level in the protected area. The principle of
functioning is based upon smoke particles entering the optical chamber causing distraction of
infrared rays within the chamber.The activation threshold of the detector is factory set at a specific
smoke concentration level.

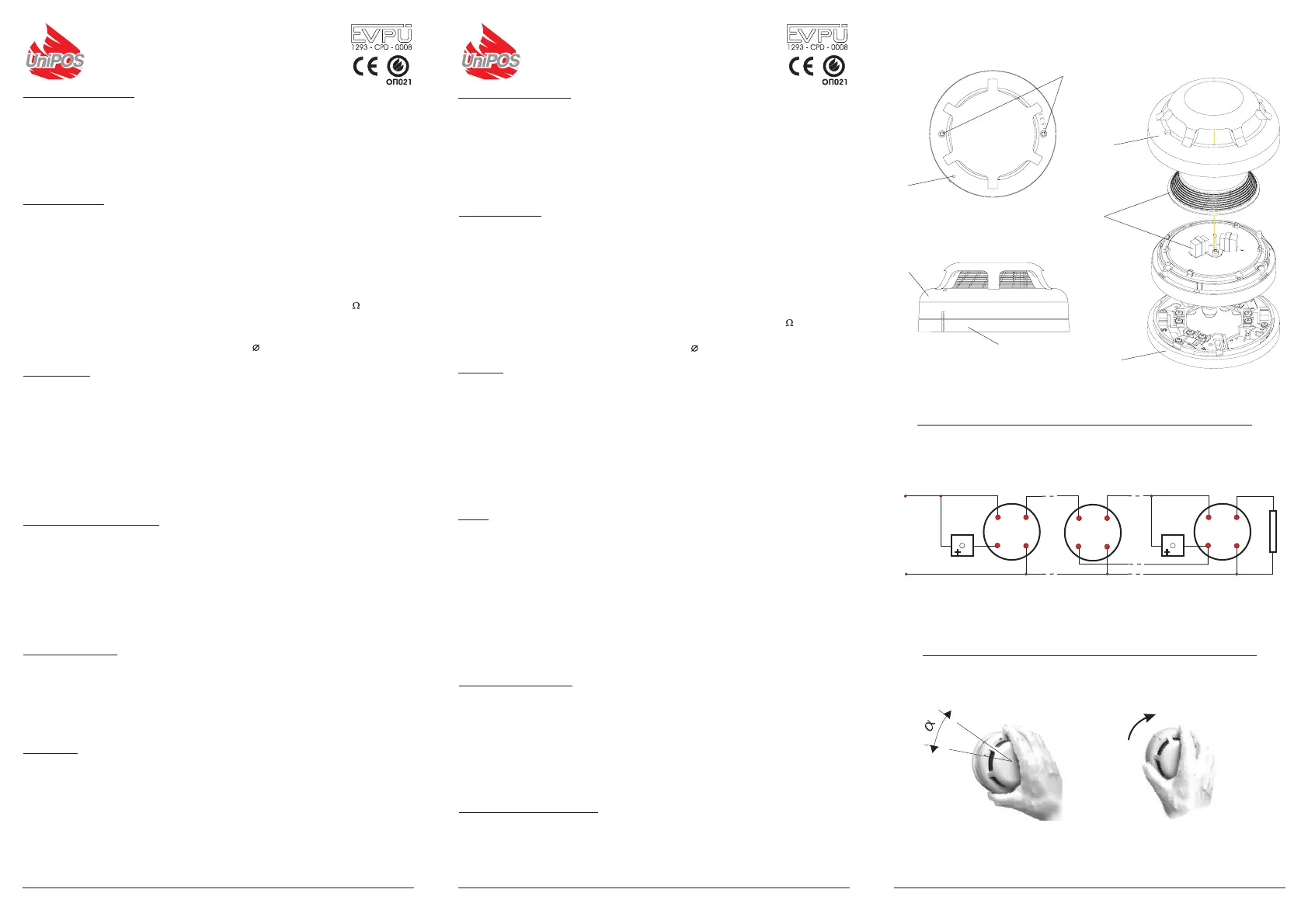

The fire detector consists of a circuit board and a smoke detection chamber, mounted within the
plastic body (Fig.1, position 5). A flat pivot point screw (optional, Fig.1, position 4) is provided to
prevent unauthorized removal of the detector's head (Fig.1, position 2). Two LEDs, (Fig.1, position
3) illuminate to indicate fire condition state of the fire detector and offer 360 visibility.
INSTALLATION
Optical smoke fire detector type FD3030 operates with bases type 3000 (standard base), 3000D
(base with Schottky diode), 3000R (base with relay output), 3000DR (base with Schottky diode
and a 500 resistor).
To install the fire detector and its base follow the sequence:
1. Fix the base on the ceiling of the protected premises using appropriate fixings.
2. Complete the wiring as shown on fig. 2 and in accordance with the construction projects of the
site.
3. Replace the detector head on the base and rotate it in a clockwise direction to reach the base's
leading channels (Fig.3, position 1). Continue rotating in a clockwise direction to complete
location. The bench marks of the head and the base should fully coincide (Fig. 3, position2).
4. Lock the detector head to the base by screwing the flat pivot point screw clockwise (Fig. 1,
position 4), using a special screwdriver, ensure not to over tighten. To unlock the detector head
unscrew the flat pivot point screw and release the fire detector head.
Ω
TESTING THE FIRE DETECTOR
Test the fire detector after installation, as a part of the site's fire alarm system or after maintenance,
in accordance with the requirements set in section Service schedule.
To test the fire detector using a smoke probe follow the sequence:
1. Apply power to the fire detector from the fire alarm line. The range of the power is defined in
section Technical data. You may supply power from the fire control panel or from an additional
power supply unit.
2. Wait for 1 minute to settle the power in the fire alarm line and exert influence on the fire detector
by smoke generator or another device with aerosol simulator of smoke. Within 30 seconds the fire
detector shall enter fire condition and the LEDs (Fig.1, position 3) will illuminate.
3. Interrupt the power supply form the fire alarm line for a moment. The fire detector shall enter
duty mode and the LEDs (Fig.1, position 3) will be extinguished.
SERVICE SCHEDULE
The service of the fire detectors shall be completed with the following periodicity:
1. Inspection for visible physical damage - weekly
2. Satisfactory operation test in real conditions - monthly
3. Check and clean dust contamination - every 6 months
4. Check and clean base and head contacts and connections -Annually
To complete task 3 remove the chamber's upper part. Brush the optical system and the lenses.
The chamber's upper part can be detergent washed, rinsed and dried.
ATTENTION: When locating the optical chamber fix the upper part so that bench marks.
WARRANTY
The warrant period is 36 months from the date of purchase. The manufacturer guarantees the
normal operation of the unit providing that the requirements set herein have been observed. The
manufacturer does not bear warranty liabilities for damages caused through accidental
mechanical damage, misuse, adaptation or modification after production. The manufacturer
bears warranty liabilities for damages in the fire detector caused through manufacturer's fault only.
TECHNICAL DATA
Supply voltage U - (12-30)V DC
Average current consumption in quiescent state - < 80
Alarm state current
- with base type 3000 and 3000D - 8 mA /12V, 20 mA/22,5V, 25 mA/30V
- with base type 3000R and 3000DR - 18 mA/12V, 50 mA/22,5V, 55 mA/30V
Sensitivity - in compliance with EN 54-7
Protected area - up to 120 (in accordance with
EN54)
Installation height - up to 16 (in accordance with EN54)
Output in alarm state at terminal 1 - OC type, through a 500 resistor
Degree of protection - IP 40
Operational temperature range - minus 10 / plus 60
Relative humidity resistance - (93 ± 3) % at 40
Dimensions (incl. base) - 106 mm, h 48 mm
Weight (incl. base) - 0,160kg
L
A
m
m
°С °С
°С
2
μ
Manufacturer: UniPOS Ltd., 114 Grenaderska Street, Pleven 5800, Bul
aria, http://www.unipos-b
.com
OPTICAL SMOKE DETECTOR
TYPE
FD 3030
INSTRUCTION MANUAL 01-3030-06-05
1293
DETECTOR ÓPTICO DE HUMOS
TIPO
FD 3030
INSTRUCCIÓN 01-3030-06-05
DESCRIPCIÓN GENERAL
El detector óptico de humos, tipo FD 3030 está diseñado para proporcionar la detección temprana
de incendios en la etapa de su desarollo, reaccionando un nivel de concentración predeterminado
de humo en el área de protección.
El principio de funcionamiento del detector óptico de humos se basa en la distorsión de rayos
infrarrojos de las partículas de humo que se encuentran en la cámara óptica. La sensibilidad al
humo se
El detector consta de una placa de circuito y una cámara óptica (fig.1, pos. 6), montados en
cuerpo de plástico (fig.1, pos.5).El tornillo (opción fig.1, pos.4) previene un desmontaje no
reglamentario del detector óptico d .Los dos LEDs
(fig.1, pos.3) indican un estado de (Incendio) del detector y permiten visibilidad 360 .
programa en condiciones de la planta industrial.
e humos de la base (fig.1, pos.1)
C
(fig.1, pos.2)
o
DATOS TÉCNICOS
Alimentación (U) - (12-30) V DC
Área de protección - hasta 120 metros cuadr. (según EN 54)
Altura del montaje -hasta 16 metros (según EN 54)
C
Nivel de protección - IP 40
Límites de temperatura de trabajo - de - 10 C
Peso del detector óptico de humos con base tipo 3000 - 0,160 kg
Corriente media en estado de reposo - <80 A
Corriente media en estado de alarma - 8 mA/12V, 20mA/22,5V,25mA/30V
- de tipo general 3000 y tipo 3000D - 8mA/12V, 20mA/22,5V, 25mA/30V
- de tipo general 3000R y tipo 3000DR - 18mA/12V,50mA/22,5V, 55mA/30V
Sensibilidad - de acuerdo a EN 54-7
Salida de estado de alarma de borne 1 - tipo O por resistor 500
hasta 60
Resistencia a la humedad relativa - (93±3) %a t. 40
Dimensiones con base - 106 mm, h48 mm
μ
C
C
o
o
MONTAJE
El detector óptico de humos, tipo FD 3030 se usa con bases, tipos 3000 (estándar) 3000 D (con
diodo Shotki) 3000 R con salida de relé, 3000 DR (con diodo Shotki y resisitor 500
Al hacer el montaje del detector óptico de humos y la base se debe observar la consecuencia que
se da a continuación:
2. Efectuar montaje eléctrico según fig.2 y el diseño de trabajo de la obra concreta
3. Colocar el detector óptico de humos sobre la base, girando en sentido a las agujas del reloj
hasta coincidir dentro de los canales conductores de la base (fig.3, pos.1) Seguir girando al
detector óptico de humos en sentido del reloj hasta el tope. Las marcas del detector óptico de
humos y la base deben coincidir (fig.3, pos.2)
4. Cerrar el detector óptico de humos con la base al tornillar el tornillo (fig.1, pos.4) con un
destornillador especial en sentido a las agujas del reloj hasta el tope sin apretar mucho. El abrir se
efectua destornillando el tornillo hasta aflojar el detector óptico de humos de la base.
)
1. Fijar la base al techo del recinto que se vigila, mediante tirafondos y tornillos de madera
TESTS
Al detector óptico de humos se le hace un test después del montaje como una parte del sistema
detector de humos en la obra o después de realizar manutención técnica según los requisitos del
capítulo “manutención técnica” de la presente instrucción. Al hacer el test con humo se debe
observar la consecuencia que se da a continuación:
1. Dar tensión de alimentación al detector óptico de humos de la línea detectora a la cual está
montado. El valor de la tensión de alimentación está determinado en el capítulo (datos técnicos)
de la presente instrucción. La tensión de alimentación se puede dar de la central de detección de
humo o una fuente de corriente adicional.
2. Esperar un minuto después de constatar la tensión de alimentación en la línea de detección de
humo y accionar al detector óptico de humos con generador de humo u otro equipo con imitador
de humo con aerosoles. En un tiempo no más de 30 seg. después de reaccionar, el detector óptico
de humos se debe fijar en estado (incendio) y los diodos ópticos del cuerpo del detector ópt
encender
ico de
humos (fig.1, pos.3) se deben .
3. Para la alimentacion desde el sistema del fuego para un momento. El detector de humo entrara
en modo de operacion normal y los LEDs (fig 1, posicion 3) se apagaran.
MANUTENCIÓN TÉCNICA
La manutención técnica del detector óptico de humos se debe efectuar teniéndose en cuenta la
periodicidad siguiente:
1. Inspección externa de visibles daños mecánicos - semanal
ión de la capacidad de trabajo en condiciones reales - mensual
3. Limpiezaprofilácticadepolvo - 6 meses
4. Inspección profiláctica y limpieza del sistema de contactos - 1 año
2. Inspecc
Las actividades del punto 3 se realizan después de desmontar la cámara óptica. Con un pequeño
cepillo se cepilla el laberinto y el sistema óptico. Para el laberinto se admite usar productos de
limpieza, enjuague y secado.
ATENCIÓN: Al armar la cámara óptica el pasador del laberinto debe entrar en el agujero del
tabique
OBLIGACIONES DE GARANTÍA
El período de garantía es de 36 meses (treinta y seis) a partir de la fecha de la venta. La empresa-
productora garantiza el funcionamiento normal del detector óptico de humos a condición de que
se han observado las exigencias de explotación de la presente instrucción. La empresa-
productora no asume obligaciones de garantía para defectos provocados por daños mecánicos,
el uso del producto no según su destinación o si hay cambios o modificaciones, efectuados
después de la producción. La empresa-productora se responsabiliza solamente para las averías
en el detector óptico de humos, provocadas por culpa de ella misma.
Productor: UniPOS, República de Bulgaria, CP 5800, Pleven, C/ Grenaderska, 114, http://www.unipos-bg.com
1293
Фиг. 2 / Fig. 2
Фиг. 3 / Fig. 3
5
4
21
RI-1 RI-N
FD-nFD-1+iFD-1
L+
L-
Rk
5
4
21
5
4
21
12
1
2
4
Фиг.1/ .1Fig
5
1
6
