US Blaster USB 3451 - Page 11

USB 3451 / 3461 / 3471 / 3481
AUTOVERSTERKER MET HOOG VERMOGEN

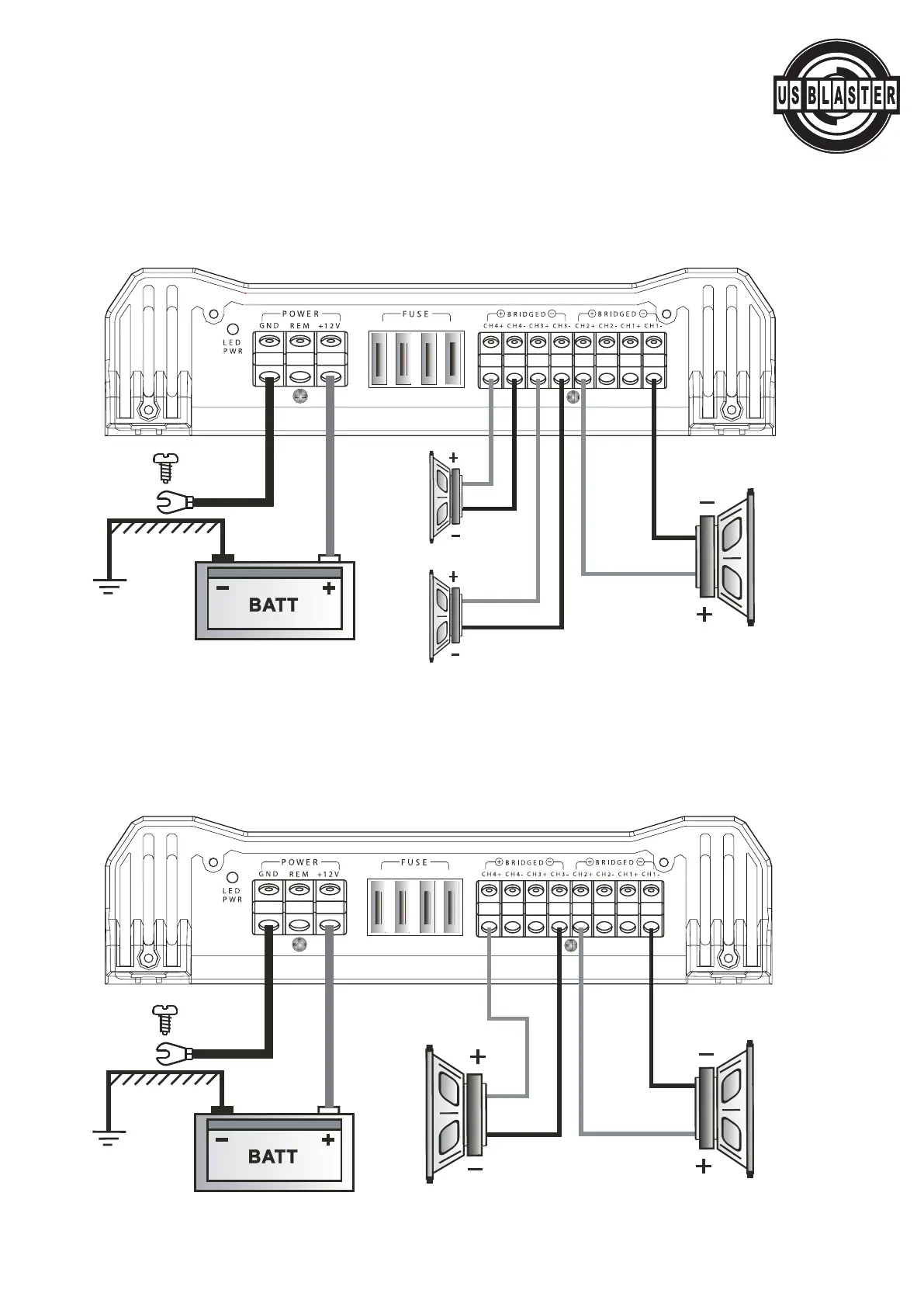

SCHEMA VAN ELEKTRISCHE AANSLUITINGEN
VAN DRIEKANAALSSYSTEEM IN DE OVERBRUGGINGSMODE
SCHEMA VAN ELEKTRISCHE AANSLUITINGEN
VAN TWEEKANAALSSYSTEEM IN OVERBRUGGINGSMODE
© US Blaster Europe BV
Aansluiten aan het
chassis van het
voertuig*.
Aansluiten aan het
chassis van het
voertuig*.
LUIDSPREKERSIMPEDANTIE 4 – 8 Ω
LUIDSPREKER 2 – 4 Ω
LUIDSPREKER 4 – 8 Ω
