USB 3451 / 3461 / 3471 / 3481
AMPLIFICATEUR D’AUTOMOBILES PERFORMANT

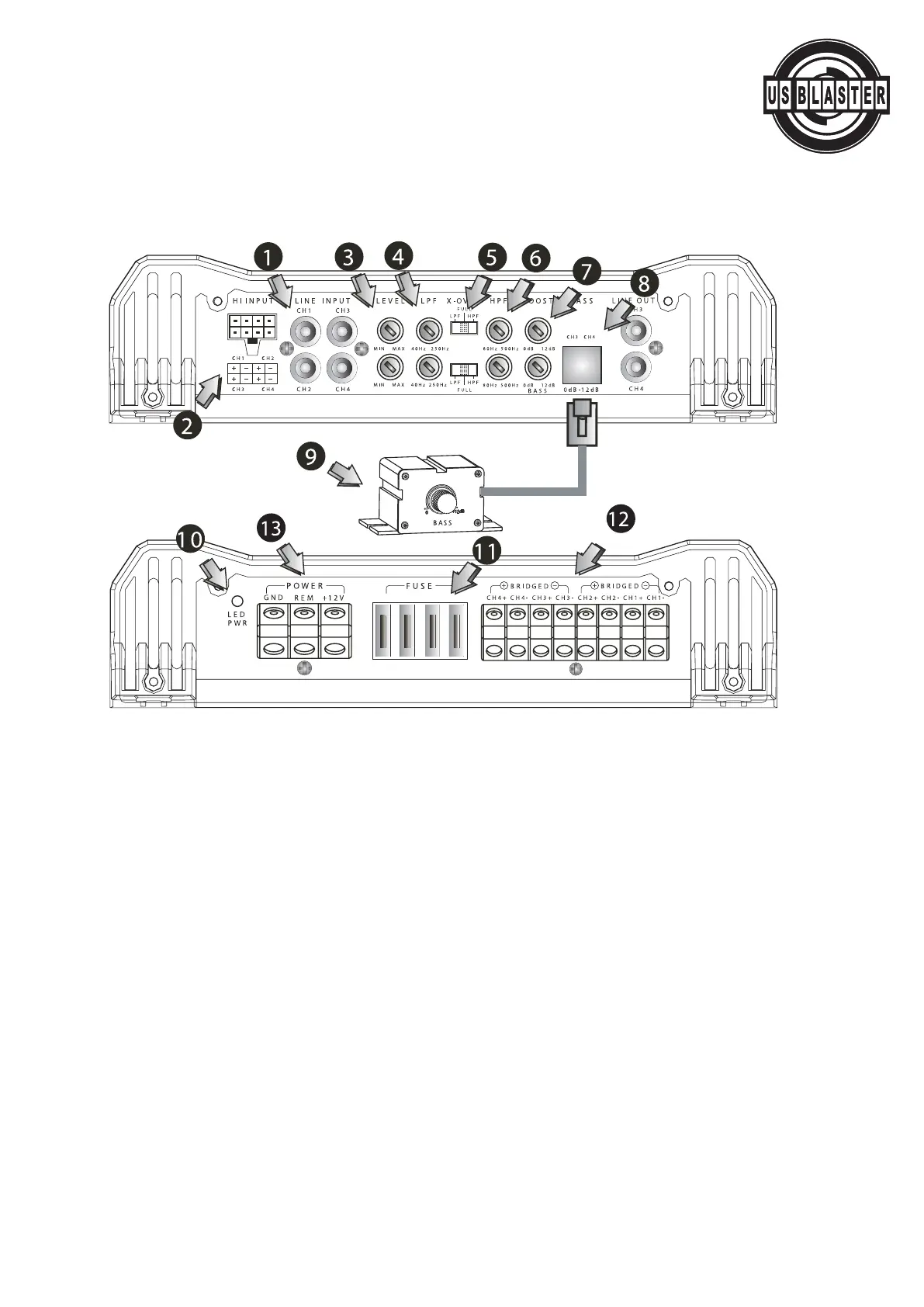

DESCRIPTION D’ELEMENTS DE COMMANDE ET DES CONNECTEURS
1 LINE INPUT connecteurs d’entrée du signal porteur. Entrée des canaux droit et gauche
dans l’amplificateur. C’est dans ces connecteurs d’entrée où viennent les connecteurs de sortie du
préamplificateur de la source du signal sonore (unité principale d’un système audio, lecteur CD,
DAT etc.) ou de la bifurcation électronique externe.
2 HIGH INPUT entrée haut niveau. Bornes pour entrée du signal du haut niveau.
3 LEVEL réglage du volume sonore.
4 LPF commande du filtre passe–bas (fréquences de 40 Hz à 250 Hz).
5 X-OVER commutateurs permettant de passer au filtre passe–haut (HPF), la bande de fré-
quence toute entière (FULL) ou le filtre passe–bas (LPF)
6 HPF commande du filtre passe–haut (fréquences de 80 Hz à 500 Hz).
7 BASS BOOST commande d’amplification de basses fréquences (amplification de 0 dB à +12 dB).
8 REMOTE CONTROLLER OUTLET la télécommande de l’amplification de basses fréquen-
ces vient dans ce connecteur. Avant de l’utiliser, mettez la commande BASS BOOST à 0 dB.
9 REMOTE CONTROLLER pour l’amplificateur de basses fréquences (de 0 dB à + 12 dB).
10 INDICATOR LIGHT La lumière bleue de cette diode lumineuse signifie que l’amplificateur
est en marche. Si le témoin devient rouge, la protection automatique de l’amplificateur a été activée.
11 FUSE Un coupe–circuit fusible automatique standard. Pour le changer, utilisez un fusible de
mêmes paramètres.
12 SPEAKER Bornes de connexion des haut–parleurs.
