USB 3451 / 3461 / 3471 / 3481
LEISTUNGSVOLLER AUTOMOBILVERSTÄRKER

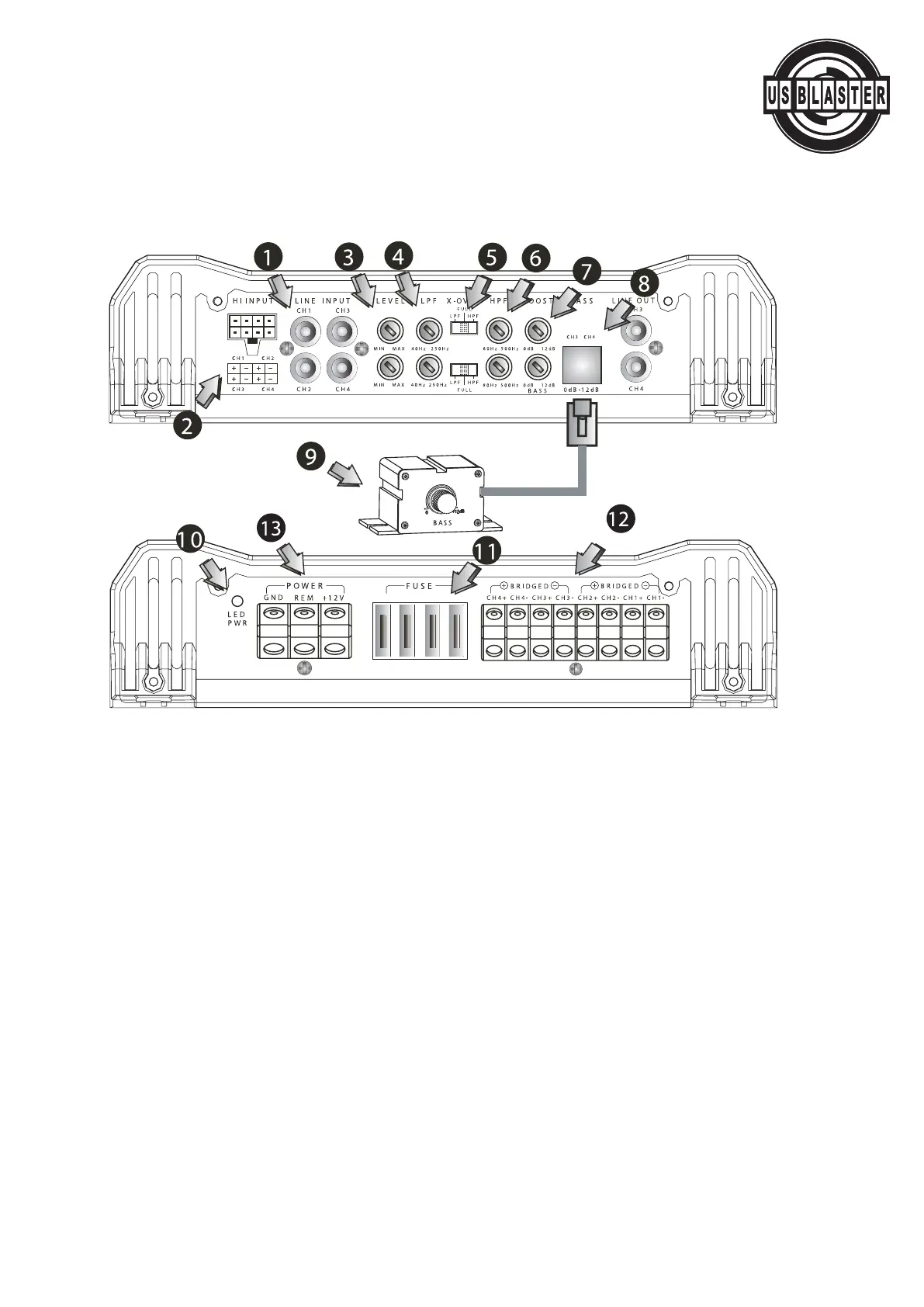

BESCHREIBUNG DER BEDIENELEMENTE UND STECKVERBINDUNGEN
1 LINE INPUT Eingangsstecker der Trägerschwingung. Eingänge des rechten und linken
Verstärkerkanals. An diese Eingangsstecker werden Ausgangsstecker des Vorverstärkers der
Quelle des akustischen Signals (Haupteinheit des Audiosystems, CD-Player, DAT, usw.), bzw. elek-
tronische Signalweiche angeschlossen.
2 HIGH INPUT störsicherer Eingang. Klemmen für den Eingang des störsicheren Signals.
3 LEVEL Bedienung der Lautstärke.
4 LPF Tiefpassbedienung (Frequenzbereich 40 Hz bis 250 Hz).
5 X-OVER Schalter, mit denen auf den Hochpass (HPF), den ganzen Frequenzbereich (FULL),
bzw. den Tiefpass (LPF) umgeschaltet werden kann.
6 HPF Hochpassbedienung (Frequenzbereich 80 Hz bis 500 Hz).
7 BASS BOOST Bedienung zum Hervorheben der Tiefen (Hervorhebung im Bereich 0 dB bis +12 dB).
8 REMOTE CONTROLLER OUTLET an diesen Stecker wird die Fernbedienung der
Tiefenhervorhebung angeschlossen. Bevor Sie die Fernbedienung benutzen, stellen Sie die Bedienung
BASS BOOST auf 0 dB.
9 REMOTE CONTROLLER zur Bedienung der Tiefenhervorhebung (im Bereich 0 dB bis 12 dB).
10 INDICATOR LIGHT Wenn diese LED-Diode blau leuchtet, bedeutet es, dass der
Verstärker arbeitet, leuchtet die Anzeige rot, ist der Verstärkerselbstschutz aktiv.
11 FUSE Standardmäßige automatische Schmelzsicherung. Möchten Sie die Sicherung austau-
schen, müssen Sie eine Sicherung mit denselben Parametern verwenden.
12 SPEAKER Klemmen für den Lautsprecheranschluss
© US Blaster Europe BV
